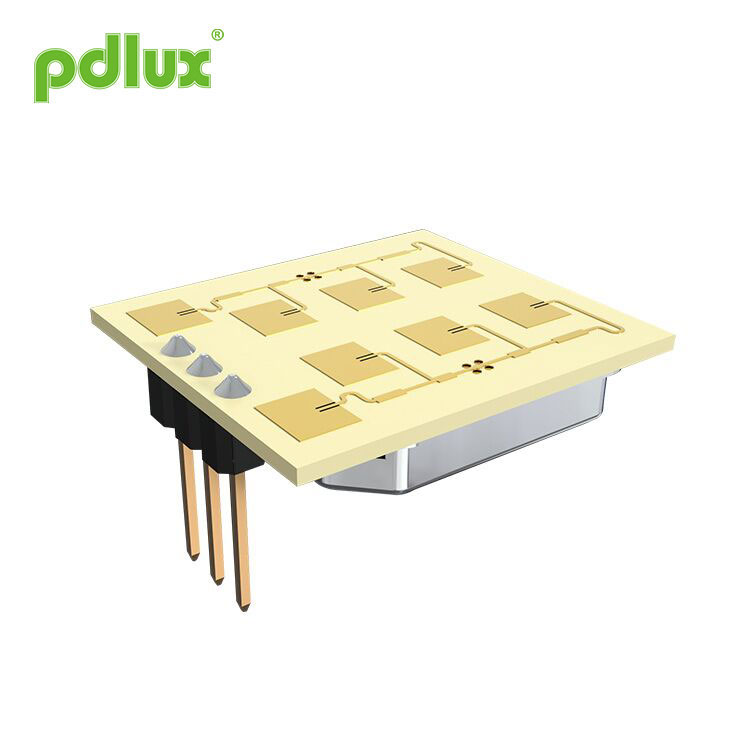

Capteur radar 24 GHz haute performance de petite taille

Vous pouvez être assuré d'acheter un capteur radar 24 GHz haute performance de petite taille Pdlux dans notre usine et nous vous offrirons le meilleur service après-vente et une livraison rapide.

Modèle:PD-V18-A

envoyer une demande

En tant que fabricant professionnel, nous aimerions vous fournir un capteur radar 24 GHz haute performance de petite taille Pdlux. Et nous vous offrirons le meilleur service après-vente et une livraison rapide. Nous avons près de dix ans d'expérience dans la production et la vente, avec des ressources techniques et une technologie de production matures, dans l'attente de devenir un partenaire à long terme avec vous. Le PD-V18-A est un capteur d'ondes hautes performances à angle étroit en bande K (24,125 GHz). Avec l'algorithme du circuit amplificateur et du MCU, des produits d'application avec différentes fonctions peuvent être produits. Par exemple : il est utilisé pour les portes automatiques à induction sans contact, les interrupteurs à induction sans contact et d'autres produits d'application.

Conforme à la norme EN 300440-V2.1.1、EN 62479：2010

Directive RED - 2014/53/UE

Conformément à la partie 15.249 de la FCC

Conforme à la directive EN 62321,ROHS - 2011/65/UE

Conforme à la directive REACH - 1907/2006/CE

Application
Main sans contact
capteur d'ondes
Détection d'intrus
Angle étroit haut
performance

Modèle de faisceau d'antenne	Taille des produits

Paramètre	Remarques	Min.	Tapez	Max.	Unités
Tension d'alimentation	VCC	3.0	5.0	5.25	V
Consommation de courant	CCI	≈20	<30	<35	mA
Mode de fonctionnement	Alimenté par PWM, il peut contrôler le courant de fonctionnement à 3-15 mA
Largeur d'impulsion	Timpulsion	-30~+65			℃
Température de stockage	Tstg	-dix		+60	℃
Temps stable		<5			µSec
Bruit		3.5	4.0	4.5	mVrms
Fréquence	Paramètre	f	24.000	24.125	24.250
Puissance rayonnée (PIRE)	Moue	<2.0	<2,5	<3,0	mW
Humidité ambiante de stockage	45%~65%				RH

AVERTISSEMENT : la plage de détection réelle est liée au gain d'amplification du signal du circuit, à la disposition globale du PCBA et au seuil du MCU.

Remarque 1 : Les émissions rayonnées sont conçues pour répondre aux règles FCC et CE.

Remarque 2 : La force du signal reçu (RSS) est mesurée avec une perte totale sur le trajet à 1 voie de 70 dB.
Remarque 3 : Les tensions de bruit sont mesurées de 10 Hz à 100 Hz au port de sortie, à l'intérieur d'une chambre anéchoïque.

Remarque 4 : le fonctionnement par impulsion est recommandé
