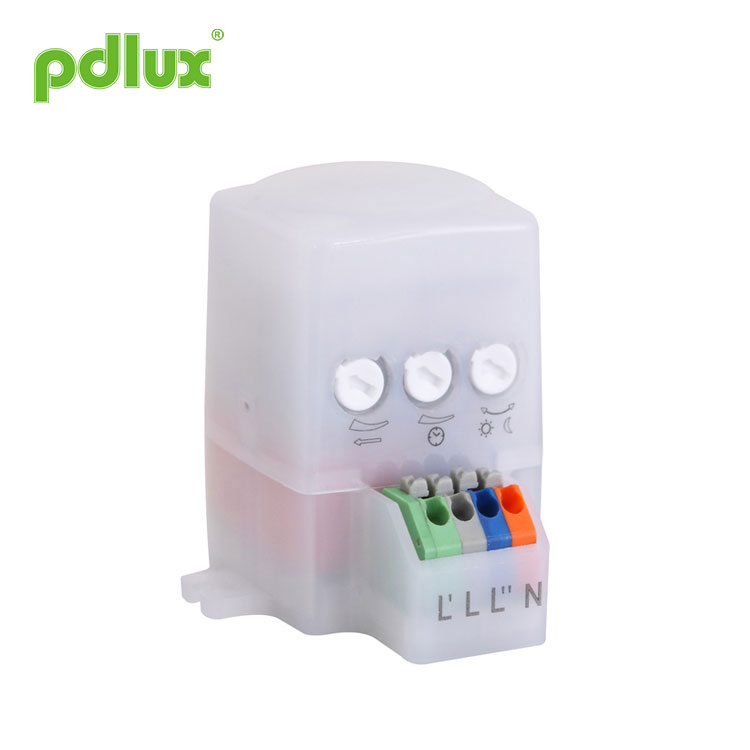

Détection à 360 ° du plafond du capteur à micro-ondes

PDLUX PD-MV1017B
La détection au plafond à 360 ° du capteur à micro-ondes est un capteur à micro-ondes numérique de haute précision dont la plage de détection est de 360 ° et la fréquence de travail est de 5,8 GHz. Il est basé sur le principe Doppler qui intègre l'émission et la réception. Il adopte le MCU (Micro Control Unit) qui augmente considérablement sa précision et diminue son taux de défaut. Il est d'apparence délicate et de structure compacte.

envoyer une demande

Instruction du capteur micro-ondes PD-MV1017B

Résumé

La détection au plafond à 360 ° du capteur à micro-ondes est un capteur à micro-ondes numérique de haute précision dont la plage de détection est de 360 ° et la fréquence de travail est de 5,8 GHz. Il est basé sur le principe Doppler qui intègre l'émission et la réception. Il adopte le MCU (Micro Control Unit) qui augmente considérablement sa précision et diminue son taux de défaut. Il est d'apparence délicate et de structure compacte. Il peut être connecté indépendamment aux charges ou facilement installé à l'intérieur des éclairages avec un abat-jour en verre ou en plastique. Il est largement appliqué dans les passages, les toilettes, les ascenseurs, les ménages ou d'autres espaces publics pour une protection de sécurité ou des économies d'énergie. La détection de plafond à 360 ° du capteur à micro-ondes s'applique à plusieurs brevets techniques et constitue le choix parfait pour votre vie intelligente.

EN 61058-1:2002+A2:2008

EN 50317:2002

EN 301 489-1 V1.8.1(2008-04)

EN 301 489-3 V1.4.1 (2002-08)

EN 300 440-1 V1.5.1 (2009-03)

EN 300 440-2 V1.3.1 (2009-03)

Caractéristiques

1. Non-danger de rayonnement : sa puissance d'émission est inférieure à 0,3 mW, ce qui ne nuit pas au corps humain.

2. Performances fiables et stables : il applique le filtrage RC et le filtrage numérique dans le traitement numérique. Il utilise également la technologie de déclenchement numérique zéro, c'est-à-dire qu'au point zéro, il sera automatiquement connecté ou déconnecté. Il utilise le relais haute puissance Tyco pour contrôler la sortie, ce qui garantit ses performances fiables. Il adopte une puce de gestion de l'alimentation pour garantir ses performances stables en 100-240V/AC.

3. Réglage à distance : il est conçu avec la fonction à distance, c'est-à-dire que vous pouvez prérégler sa fonction par potentiomètre ou télécommande selon vos besoins pratiques. Vous pouvez facilement régler et sélectionner la fonction dans un rayon de 12 mètres.

Caractéristiques

Source d'alimentation: 100-240V/AC

Fréquence d'alimentation : 50/60 Hz

Puissance d'émission : <0,3 mW

Charge nominale :

2400W/10A,Max,tungstène(cos(p=1 )(220-240V/AC) 600W/5A,Max,fluorescent(cos(p=0,5)(220-240V/AC)

1200W/10A,Max,tungstène(cos(p=1)(100-130V/AC)

300W/5A,MaxJfluorescent(cos(p=0,5)(100-130V/AC) Température de fonctionnement : -15°C-+70°C

Niveau de protection : IP20, Classe II

Installation assis: à l'intérieur, montage au plafond

Système HF : onde électrique 5,8 GHz CW, bande ISM Angle de détection : 360°(installation au plafond), 180°(installation murale)

Portée de détection:

1-11 m (rayons) (réglable), (installation au plafond) 25 m Max. (réglable), (Installation murale) Réglage de l'heure : 8sec-12min, (réglable) Contrôle de la lumière : 10-1000LUX, (réglable)

Consommation d'énergie: environ 0.5W

Informations sur le capteur

Applications

Les micro-ondes peuvent pénétrer dans le verre, le plastique et le bois, ainsi le capteur micro-ondes peut être installé à l'intérieur de l'abat-jour fait d'une certaine épaisseur de verre, de plastique ou de bois. Par exemple, l'application dans les éclairages, ce n'est qu'en établissant une connexion comme indiqué ci-dessous que vous pouvez changer les éclairages communs en éclairages à détection automatique.

Mode de connexion un :
Connectez N, L à l'alimentation ; Connectez N, L' à la charge.
Connectez la charge à L', la charge fonctionnera lorsque le signal

Mode de connexion deux :
Connectez N, L à l'alimentation ; Connectez N, L" à la charge.
Connectez la charge à L", la charge fonctionnera, lorsque le signal sera détecté, la charge cessera de fonctionner.

L'application ci-dessus à l'intérieur des éclairages est l'une des multiples utilisations pratiques. Vous pouvez également en installer un ou plusieurs à l'intérieur du plafond ou du sol pour contrôler l'ensemble de la coursive.
Rappel amical : lors de l'installation de deux ou plusieurs micro-ondes ensemble, vous devez vous tenir à 4 mètres l'un de l'autre, sinon les interférences entre eux entraîneront une réaction d'erreur.

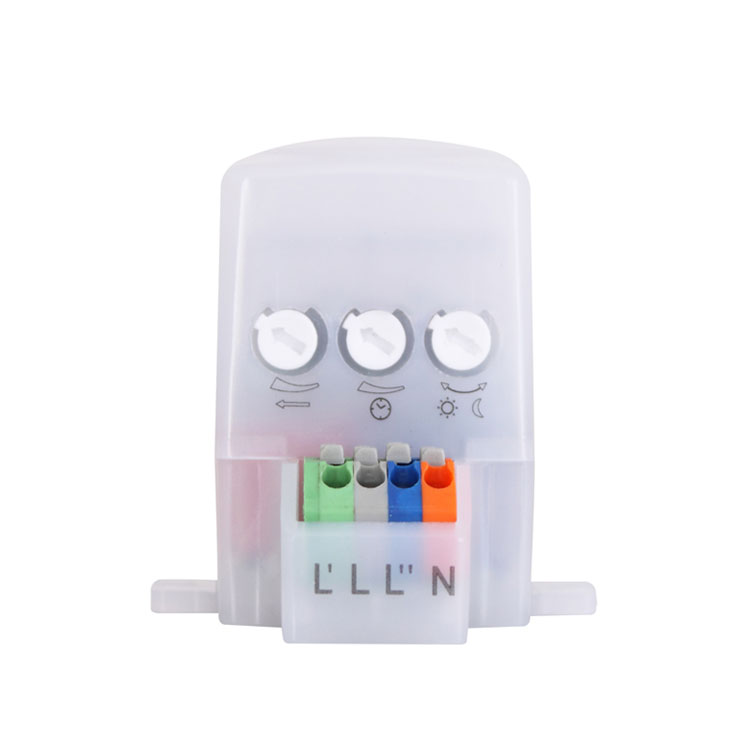

Mode de réglage un : potentiomètre
La détection de plafond à 360 ° du capteur à micro-ondes peut prendre du temps pour ajuster les valeurs avant qu'elles ne répondent à vos besoins.

(1)Réglage de la plage de détection (sensibilité)

La portée de détection est le terme utilisé pour décrire les rayons du cercle grossièrement coulé sur le sol lorsqu'il est installé à une hauteur de 2,5 m. Tourner le bouton complètement dans le sens inverse des aiguilles d'une montre est la plage minimale, complètement dans le sens des aiguilles d'une montre est le maximum.

Remarque : la plage de détection ci-dessus est obtenue dans le cas d'une personne mesurant entre 1,6 m et 1,7 m avec une silhouette médiane et se déplaçant à une vitesse de 1,0^1,5 m/s. si la stature, la silhouette et la vitesse de déplacement de la personne changent, la plage de détection changera également.

Remarque : lors de l'utilisation de la détection au plafond à 360 ° du capteur à micro-ondes, veuillez régler la sensibilité (plage de détection) à une valeur appropriée mais au maximum pour éviter la réaction anormale causée par la détection facile du mauvais mouvement par les feuilles et rideaux soufflants, petits animaux ou l'interférence du réseau électrique et des équipements électriques. Tout ce qui est mentionné ci-dessus conduira à la réaction d'erreur. Lorsque le produit ne fonctionne pas normalement, essayez de réduire la sensibilité de manière appropriée, puis testez-le. Le mouvement humain provoquera l'induction du capteur. Par conséquent, lorsque vous effectuez un test de fonctionnement, veuillez quitter la région d'induction et ne pas faire de mouvement pour empêcher le capteur fonctionne en continu.

Rappel amical : lors de l'installation de deux ou plusieurs micro-ondes ensemble, vous devez vous tenir à 4 mètres l'un de l'autre, sinon les interférences entre eux entraîneront une réaction d'erreur.

(2) Réglage de l'heure

Il peut être défini de 8 secondes (tourner à fond dans le sens inverse des aiguilles d'une montre) à 12 minutes (tourner à fond dans le sens des aiguilles d'une montre). Tout mouvement détecté avant que ce temps ne se soit écoulé redémarrera le chronomètre. Il est recommandé de sélectionner le temps le plus court pour ajuster la plage de détection et pour effectuer le test de marche.

REMARQUE: lorsque la lumière s'éteint automatiquement, il faudra 1 seconde avant que le capteur soit prêt à détecter un autre mouvement, c'est-à-dire que seul le signal détecté 1 seconde plus tard peut la lumière s'allumer automatiquement.

La détection au plafond à 360 ° du capteur à micro-ondes sert principalement au réglage du temps de retard à partir du moment où le signal est détecté et l'allumage automatique de la lumière jusqu'à l'extinction automatique de la lumière. Vous pouvez définir le temps de retard à votre besoin pratique. Mais vous feriez mieux de réduire le temps de retard pour des raisons d'économie d'énergie, car le capteur à micro-ondes a la fonction de détection continue, c'est-à-dire que tout mouvement détecté avant l'expiration du temps de retard redémarrera la minuterie et la lumière restera allumée seulement s'il y a un humain dans la zone de détection.

Réglage de la lumière

Il peut être défini dans la plage de 10 à 1000 LUX. Tourner le bouton complètement dans le sens inverse des aiguilles d'une montre est d'environ 10 lux, complètement dans le sens des aiguilles d'une montre est d'environ 1000 lux. Lors du réglage de la zone de détection et de l'exécution du test de marche à la lumière du jour, vous devez tourner le bouton à fond dans le sens des aiguilles d'une montre.

Remarqueï s'il vous plaît ne pas ajuster les trois boutons fonctionnels à l'excès. C'est parce que les trois boutons fonctionnels ont été connectés directement aux composants, il y a un petit bouchon dans chacun des trois composants, lorsque vous ajustez les boutons du début à la fin, le tour excessif endommagera le bouchon et conduira au 360 ° demi-tour sans arrêt. La limite de plage de réglage est de 270°, veuillez faire attention à cela.

Réglage de la manière deux : Télécommande
ON : appuyez sur ON, la charge connectée continuera à fonctionner pendant 6 heures, puis passera automatiquement en mode AUTO.
OFF : appuyez sur OFF, la charge connectée sera éteinte pendant 6 heures puis passera automatiquement en mode AUTO.
AUTO : appuyez sur AUTO, le capteur passe en mode de détection automatique, c'est-à-dire que lorsque le signal est détecté et que l'intensité lumineuse ambiante est inférieure à la valeur prédéfinie, la charge fonctionne.

Rappel amical : il existe deux manières de définir sa fonction et la dernière définition sera effective et sera toujours valable même si le capteur redémarre.

1ã€ Être installé sur l'objet à bascule entraînera une réaction d'erreur.
2ã€ Le rideau tremblant soufflé par le vent entraînera une réaction d'erreur. Veuillez sélectionner l'endroit approprié pour l'installation.
3ã€ Être installé là où le trafic est occupé entraînera une réaction d'erreur.
4ã€ Les étincelles produites par certains équipements à proximité entraîneront une réaction d'erreur.

La faute et la solution

Faute	Cause de la panne	Solution
La charge ne fonctionne pas.	L'éclairage est mal réglé,	Ajustez le réglage de la charge.
	La charge est cassée.	Changer la charge.
	L'alimentation est coupée.	Mettez sous tension.
La charge fonctionne tout le temps.	Il y a un signal continu dans la zone de détection.	Vérifiez les paramètres de la zone de détection.
La charge fonctionne lorsqu'aucun signal de mouvement n'est détecté.	La lampe n'est pas bien installée, de sorte que le capteur ne parvient pas à détecter des signaux fiables.	Réajustez le lieu d'installation.
	Le signal de mouvement est détecté par le capteur (mouvement derrière le mur, mouvement de petits objets, etc.)	Vérifiez les paramètres de la zone de détection.
La charge ne fonctionne pas lorsqu'un signal de mouvement est détecté.	La vitesse de déplacement est trop rapide ou la zone de détection définie est trop petite.	Vérifiez les paramètres de la zone de détection.

â— Veuillez confirmer avec l'installation professionnelle.

â— Pour des raisons de sécurité, veuillez couper l'alimentation avant les opérations d'installation et de retrait.

â— Toute perte causée par un mauvais fonctionnement, le fabricant n'assume aucune responsabilité.

Nous nous engageons à promouvoir la qualité et la fiabilité du produit, cependant, tous les composants électroniques ont certaines probabilités de devenir inefficaces, ce qui causera des problèmes. Lors de la conception, nous avons prêté attention aux conceptions redondantes et adopté un quota de sécurité pour éviter tout problème.

Cette instruction, sans notre permission, ne doit pas être copiée à d'autres fins.
