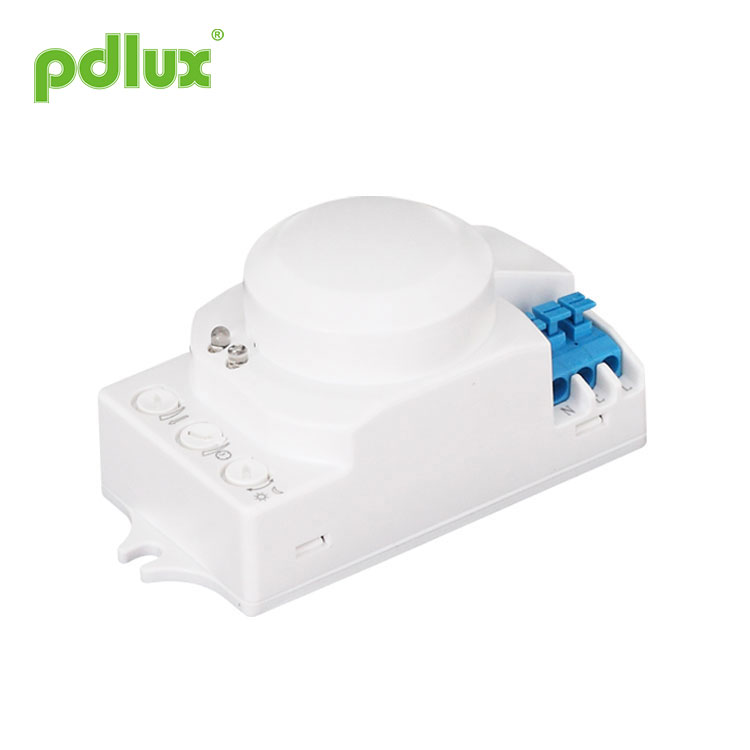

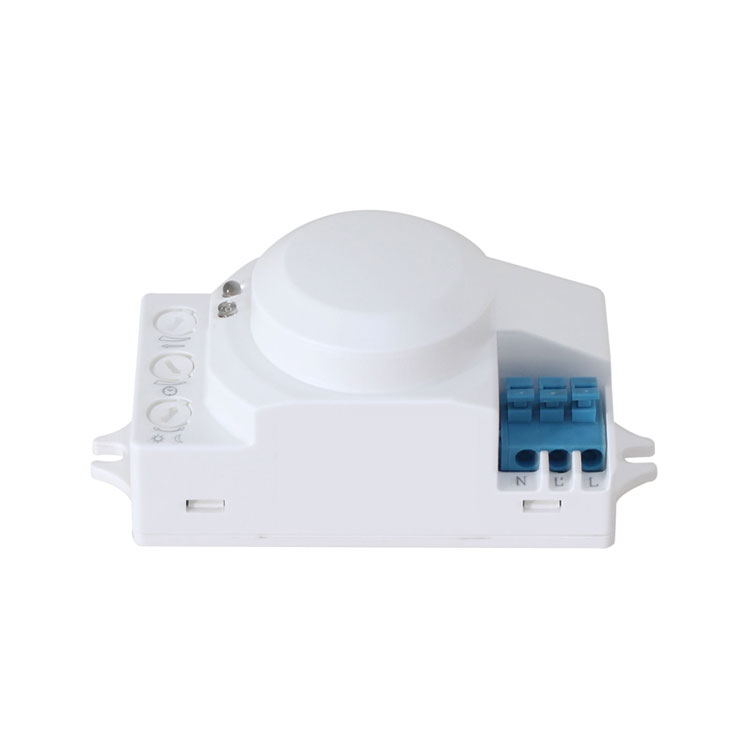

Capteur micro-ondes à technologie de passage à zéro
PDLUX PD-MV1005-Z
Le capteur à micro-ondes à technologie de passage à zéro est un capteur d'objet en mouvement qui peut détecter une plage de 360 ° et si la fréquence de fonctionnement est de 5,8 G. L'avantage de ce produit est un état de fonctionnement stable (température de fonctionnement stable : -15 ° C ~ + 70 ° C), Le PD-MV1005-Z adopte un capteur à micro-ondes (sortie haute fréquence < 0,2 mW), de sorte qu'il est sûr et fonctionne mieux que le capteur infrarouge.
envoyer une demande
Instruction du capteur micro-ondes PD-MV1005-Z
Utilisation du terrain et introduction
Le capteur à micro-ondes à technologie de passage à zéro est un capteur d'objet en mouvement qui peut détecter une plage de 360 ° et si la fréquence de fonctionnement est de 5,8 G. L'avantage de ce produit est un état de fonctionnement stable (température de fonctionnement stable : -15 ° C ~ + 70 ° C), Le PD-MV1005-Z adopte un capteur à micro-ondes (sortie haute fréquence < 0,2 mW), de sorte qu'il est sûr et fonctionne mieux que le capteur infrarouge.
Le capteur à micro-ondes à technologie de passage à zéro utilise le MCU pour calculer avec précision les informations du commutateur et contrôle avec précision le relais à activer au point zéro de l'onde sinusoïdale, de sorte que chaque charge soit activée. Au point zéro de l'onde sinusoïdale, le problème de courant d'appel causé par le mode de contrôle conventionnel lorsque la haute tension de l'onde sinusoïdale est allumée est évité, en particulier le grand relais de dommage de courant généré par le condensateur de grande capacité sous l'impact de la haute tension sous la charge. En raison de la diversification des charges électriques actuelles, en particulier les lampes à LED, les lampes à économie d'énergie et les lampes fluorescentes ont toutes des condensateurs avec des capacités différentes. C'est une catastrophe pour les relais. Parfois, une lampe LED de 50W peut générer des surintensités de 80 à 120A. Le relais ordinaire 10A ne peut supporter que 3 fois le courant d'appel, et il est probable que le relais soit cassé en quelques jours ou plusieurs fois. C'est pourquoi le capteur conventionnel sur le marché a une courte durée de vie et un faible courant de charge.
Afin de surmonter ce problème, ce produit adopte un calcul de précision numérique avancé pour activer la charge lorsque l'onde sinusoïdale est à potentiel zéro, résolvant ainsi le problème de courant de surtension de charge, améliorant considérablement la capacité de charge et prolongeant la durée de vie du produit. La dernière méthode de contrôle de la technologie des capteurs de production en série peut facilement contrôler n'importe quelle charge. C'est un produit moyen et haut de gamme. Bien que le coût soit augmenté par rapport à la version conventionnelle, la fiabilité et la durée de vie du produit sont considérablement augmentées. Ce produit équivaut à choisir la tranquillité d'esprit et à choisir la sécurité.
Notez que la sortie haute fréquence de ce capteur est <0,2 mW, ce qui n'est qu'un 5000ème de la puissance de transmission d'un téléphone portable ou de la sortie d'un four à micro-ondes. |
|
Caractéristiques Source d'alimentation: 220-240VAC 50/60Hz Puissance d'émission : <0,2 mWCharge nominale : 1200 W. toute charge Installation assis: à l'intérieur, montage au plafond Angle de détection : 360° |
Plage de détection (22°C) : 2-10m(rayons) (réglable) Réglage de l'heure : 8 sec à 12 min ((réglable) Contrôle de la lumière : 2 ~ 2000LUX (réglable) Température de fonctionnement : -15°C-+70°CSystème HF : onde électrique 5,8 GHz CW, bande ISM |
Informations sur le capteur
Il peut être installé à l'intérieur d'un produit en verre et en plastique, car ces matériaux ont peu d'effet sur les micro-ondes. Relier
Utilisé en plafonnier
Le capteur à micro-ondes à technologie de passage à zéro peut être utilisé dans plus de domaines que les exemples ci-dessus.
Vous pouvez également installer un PD-MV1005-Z directement au plafond pour contrôler une allée. Il n'y a pas de problème.
Le capteur à micro-ondes à technologie de passage à zéro vous attendra fidèlement. Il allumera automatiquement la lumière lorsque vous passerez et éteindra automatiquement la lumière lorsque vous vous éteignez. Vous pouvez régler le délai de fermeture en fonction de vos besoins. Par exemple, vous pouvez régler le bouton TIME pour sélectionner le temps de retard de 12 minutes lorsque vous pensez revenir dans 10 minutes. Le bouton TIME est le suivant (rester à l'écart de la zone de détection après avoir ajusté le temps de test ou que le temps de détection sera inexact lorsqu'un objet en mouvement est à nouveau détecté par le produit).
Si vous voulez que le PD-MV1005-Z détecte une petite zone, vous pouvez simplement ajuster le bouton de détection SENS à la plage dont vous avez besoin (vous devrez peut-être ajuster quelques fois jusqu'à ce que vous pensiez que cela convient). Si vous voulez que la lumière puisse être allumé lorsque la luminance des circonstances est inférieure à une certaine valeur, vous pouvez simplement ajuster le bouton LUX (le bouton de luminance de travail) pour sélectionner la valeur de luminance (vous devrez peut-être ajuster quelques fois jusqu'à ce que vous pensiez que cela convient).
|
La plage de détection est le terme utilisé pour décrire les rayons de la zone de détection plus ou moins circulaire produite au sol après avoir monté le capteur lumineux à une hauteur de 2,5 m, tournez la commande de détection à fond dans le sens inverse des aiguilles d'une montre pour sélectionner la plage de détection minimale (env. 2 m de rayon) et à fond dans le sens des aiguilles d'une montre pour sélectionner la plage de détection maximale (environ 10 m de rayon). |
Remarque : la plage de détection ci-dessus est obtenue dans le cas d'une personne mesurant entre 1,6 m et 1,7 m avec une silhouette médiane et se déplaçant à une vitesse de 1,0 à 1,5 m/s. si la stature, la silhouette et la vitesse de déplacement de la personne changent, la plage de détection changera également.
ATTENTION:Lorsque vous utilisez ce produit, veuillez régler la sensibilité à une position appropriée dont vous avez besoin, veuillez ne pas régler la sensibilité au maximum, pour éviter que le produit ne fonctionne normalement en raison d'un mauvais mouvement.Parce que la sensibilité est trop élevée, détectez facilement le mauvais mouvement par le vent qui souffle sur les feuilles et les rideaux, les petits animaux et le mauvais mouvement par l'interférence du réseau électrique et de l'équipement électrique. Tous ceux qui conduisent le produit ne fonctionne pas normalement !
Lorsque le produit ne fonctionne pas normalement, essayez de réduire la sensibilité de manière appropriée, puis testez-le.
Réglage de l'heure
|
La lumière peut être réglée pour rester allumée pendant une période comprise entre env. 8sec (tourner complètement dans le sens inverse des aiguilles d'une montre) et un maximum de 12 minutes (tourner complètement dans le sens des aiguilles d'une montre). Tout mouvement détecté avant que ce temps ne se soit écoulé redémarrera le chronomètre. Il est recommandé de sélectionner le temps le plus court pour régler la zone de détection et pour effectuer le test de marche. |
Remarque : une fois la lumière éteinte, il faut env. 1 seconde avant qu'il ne puisse recommencer à détecter un mouvement. La lumière ne s'allumera en réponse au mouvement qu'une fois cette période écoulée.
Réglage de la lumière
|
Le seuil de réponse lumineuse choisi peut être infiniment d'env. 2-2000lux. Tournez-le complètement dans le sens inverse des aiguilles d'une montre pour sélectionner le fonctionnement du crépuscule à l'aube à environ 2 lux. Tournez-le complètement dans le sens des aiguilles d'une montre pour sélectionner le fonctionnement à la lumière du jour à environ 2000 lux. Le bouton doit être tourné à fond dans le sens des aiguilles d'une montre lors du réglage de la zone de détection et de l'exécution du test de marche à la lumière du jour. |
Remarque : veuillez ne pas trop ajuster les trois boutons fonctionnels. C'est parce que les trois boutons fonctionnels ont été connectés directement aux composants, il y a un petit bouchon dans chacun des trois composants, lorsque vous ajustez les boutons du début à la fin, le tour excessif endommagera le bouchon et conduira au 360 ° demi-tour sans arrêt. La limite de plage de réglage est de 270°, veuillez faire attention à cela.
1. Être installé dans l'objet à bascule entraînera un mauvais fonctionnement.
2. Le rideau tremblant qui est soufflé par le vent entraînera un mauvais fonctionnement, veuillez sélectionner l'emplacement d'installation approprié.
3. Être installé à l'endroit où la circulation est dense entraînera un mauvais fonctionnement.
4. Cela entraînera un mauvais fonctionnement lorsqu'il y aura des étincelles produites par certains équipements à proximité.
Dépannage
Mauvais fonctionnement | Cause | Remède |
La charge ne fonctionnera pas | • mauvais réglage de l'éclairage sélectionné | • Ajuster le réglage |
• charge défectueuse | • Changer de charge | |
• interrupteur secteur OFF | • Allumer | |
La charge fonctionne toujours | • mouvement continu dans la zone de détection | • Vérifier le réglage de la zone |
La charge fonctionne sans aucun mouvement identifiable | • le capteur non monté pour détecter le mouvement de façon fiable | • Montez le boitier en toute sécurité |
• un mouvement s'est produit, mais non identifié par le capteur (mouvement derrière le mur, mouvement d'un petit objet à proximité immédiate de la lampe, etc.) | • Vérifier le réglage de la zone | |
La charge ne fonctionnera pas despite movement | • les mouvements rapides sont supprimés pour minimiser les dysfonctionnements ou la zone de détection que vous avez définie est trop petite | • Vérifier le réglage de la zone |
Si vous souhaitez utiliser le PD-MV1005-Z seul, vous pouvez également commander la coque spécialement conçue pour le produit à installer, ou vous pouvez sélectionner directement le produit PD-MV1005-Z-A. Le degré de protection du PD-MV1005-Z-A est IP55, donc le PD-MV1005-Z-A est meilleur que le PD-MV1005-Z avec une qualité d'étanchéité supérieure.
Lieux d'application (selon les besoins du client sélectionnés.)
