Le mur 180° détecte les capteurs à micro-ondes

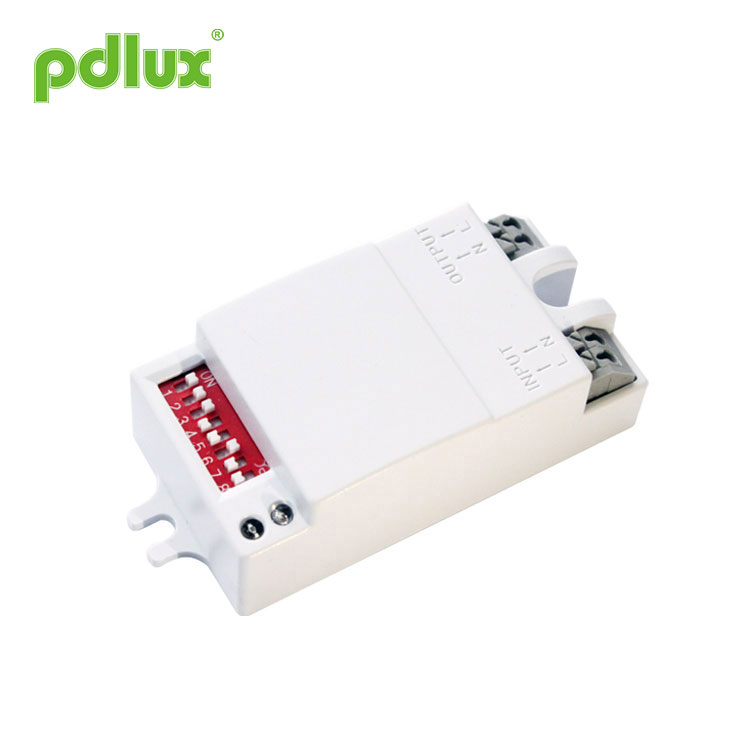

Instruction du capteur micro-ondes PD-MV1027-Z

Taille du produit

Caractéristiques

Source d'alimentation: 220-240VAC, 50Hz/60Hz
Système HF : onde électrique 5,8 GHz CW, bande ISM
Charge nominale : 1200 W max. toute charge
Niveau de protection : IP20, Classe II
Puissance d'émission : <0,2 mW
Angle de détection : 360°
Portée de détection : 2m-4m-6m-8m (rayons) (réglable)
Réglage de l'heure : 8sec-1min-6min-12min-20min, (réglable)
Contrôle de la lumière : 10LUX-50LUX-150LUX-> 2000LUX, (réglable)
Installation assis: à l'intérieur, montage au plafond
Température de fonctionnement : -15°C~+70°C

Résumé

Le mur 180° détecte les capteurs à micro-ondes est un capteur numérique à micro-ondes de haute précision dont la plage de détection est de 360 ​​° et la fréquence de travail est de 5,8 GHz. Il est basé sur le principe doppler qui intègre l'émission et la réception. Le mur 180° détecte les capteurs à micro-ondes adopte le MCU (Micro Control Unit) qui augmente considérablement sa précision et diminue son taux de défaut. Il est d'apparence délicate et de structure compacte. Il peut être connecté indépendamment aux charges ou facilement installé à l'intérieur des éclairages avec un abat-jour en verre ou en plastique. Il est largement appliqué dans les passages, les toilettes, les ascenseurs, les ménages ou d'autres espaces publics pour une protection de sécurité ou des économies d'énergie. Il s'applique à plusieurs brevets techniques et est le choix parfait pour votre vie intelligente.

Le mur 180° détecte les capteurs à micro-ondes utilise le MCU pour calculer avec précision les informations du commutateur et contrôle avec précision le relais à activer au point zéro de l'onde sinusoïdale, de sorte que chaque charge soit activée. Au point zéro de l'onde sinusoïdale, le problème de courant d'appel causé par le mode de contrôle conventionnel lorsque la haute tension de l'onde sinusoïdale est allumée est évité, en particulier le grand relais de dommage de courant généré par le condensateur de grande capacité sous l'impact de la haute tension sous la charge. En raison de la diversification des charges électriques actuelles, en particulier les lampes à LED, les lampes à économie d'énergie et les lampes fluorescentes ont toutes des condensateurs avec des capacités différentes. C'est une catastrophe pour les relais.

Parfois, une lampe LED de 50W peut générer des surintensités de 80 à 120A. Le relais ordinaire 10A ne peut supporter que 3 fois le courant d'appel, et il est probable que le relais soit cassé en quelques jours ou plusieurs fois. C'est pourquoi le capteur conventionnel sur le marché a une courte durée de vie et un faible courant de charge.

Afin de surmonter ce problème, ce produit adopte un calcul de précision numérique avancé pour activer la charge lorsque l'onde sinusoïdale est à potentiel zéro, résolvant ainsi le problème de courant de surtension de charge, améliorant considérablement la capacité de charge et prolongeant la durée de vie du produit. La dernière méthode de contrôle de la technologie des capteurs de production en série peut facilement contrôler n'importe quelle charge. C'est un produit moyen et haut de gamme. Bien que le coût soit augmenté par rapport à la version conventionnelle, la fiabilité et la durée de vie du produit sont considérablement augmentées. Ce produit équivaut à choisir la tranquillité d'esprit et à choisir la sécurité.

Informations sur le capteur

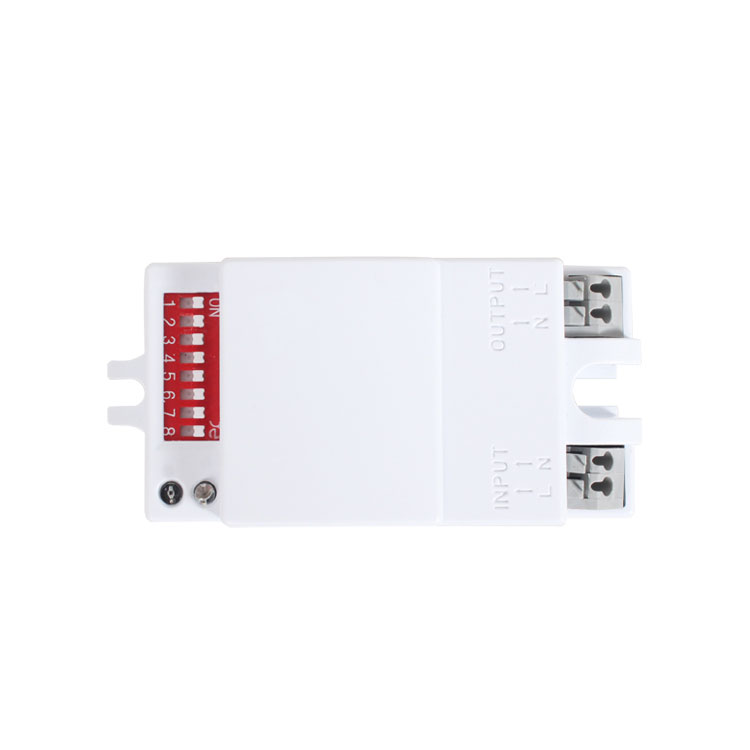

Mode de réglage : commutateur DIP

Réglage de la plage de détection (sensibilité) S1 S2
La portée de détection est le terme utilisé pour décrire les rayons du cercle à peu près coulé sur le sol lorsqu'il est installé à une hauteur de 3 m. Pour régler le commutateur sur ON est "T†"，to OFF est "0". Lisez à droite le tableau correspondant de la position du commutateur à la plage de détection.

Remarque : lors de l'utilisation de ce produit, veuillez régler la sensibilité (plage de détection) à une valeur appropriée mais au maximum pour éviter la réaction anormale causée par la détection facile du mauvais mouvement par les feuilles et les rideaux soufflants, les petits animaux ou l'interférence de la puissance réseau et équipement électrique. Tout ce qui est mentionné ci-dessus conduira à la réaction d'erreur. Lorsque le produit ne fonctionne pas normalement, essayez de réduire la sensibilité de manière appropriée, puis testez-le. Le mouvement humain provoquera l'induction du capteur, donc lorsque vous effectuez un test de fonction, veuillez quitter la région d'induction et ne pas faire de mouvement pour empêcher le capteur de fonctionner en continu.

Réglage de l'heure S3 S4 S5

Wall 180° Detect Les capteurs micro-ondes peuvent être définis de 8 secondes à 20 minutes. Tout mouvement détecté avant que ce temps ne se soit écoulé redémarrera le chronomètre. Il est recommandé de sélectionner le temps le plus court pour ajuster la plage de détection et pour effectuer le test de marche. Pour régler le commutateur sur ON, UV\ sur OFF est "0". Lisez à droite le tableau correspondant de la position du commutateur au temps de retard.

Wall 180° Detects Microwave Sensors est principalement destiné au réglage du temps de retard à partir du moment où le signal est détecté et l'allumage automatique de la lumière jusqu'à l'extinction automatique de la lumière. Vous pouvez définir le temps de retard à votre besoin pratique. Mais vous feriez mieux de réduire le temps de retard pour des raisons d'économie d'énergie, car le capteur à micro-ondes a la fonction de détection continue, c'est-à-dire que tout mouvement détecté avant l'expiration du temps de retard redémarrera la minuterie et la lumière restera allumée seulement s'il y a un humain dans la zone de détection.

Réglage de la lumière S6 S7 S8

Mur 180° Détecte Les capteurs à micro-ondes peuvent être définis dans la plage de 10~> 2000 LUX. Pour régler le commutateur sur ON, UV\ sur OFF est "0". Lisez à droite le tableau correspondant de la position du commutateur à la valeur de contrôle de la lumière.

Caractéristiques

1.Dommage sans rayonnement : sa puissance d'émission est inférieure à 0,2 mW, ce qui ne nuit pas au corps humain.

2. Forte capacité anti-interférence, peut fonctionner dans la plage de température de -15 ° C à + 70 ° C.

3.La fréquence est constante et la dérive de fréquence ne se produira pas dans la plage de fréquences.

Applications

Les micro-ondes peuvent pénétrer dans le verre, le plastique et le bois, ainsi le capteur micro-ondes peut être installé à l'intérieur de l'abat-jour fait d'une certaine épaisseur de verre, de plastique ou de bois. Par exemple, l'application dans les éclairages, ce n'est qu'en établissant une connexion comme indiqué ci-dessous que vous pouvez changer les éclairages communs en éclairages à détection automatique.

L'application à l'intérieur des éclairages est l'une des multiples utilisations pratiques. Vous pouvez également en installer un ou plusieurs à l'intérieur du plafond ou du sol pour contrôler l'ensemble de la coursive. Rappel amical : lors de l'installation de deux ou plusieurs micro-ondes ensemble, vous devez vous tenir à 4 mètres l'un de l'autre, sinon les interférences entre eux entraîneront une réaction d'erreur.

1〠Être installé sur l'objet à bascule entraînera une réaction d'erreur.
2〠Le rideau tremblant soufflé par le vent entraînera une réaction d'erreur. Veuillez sélectionner l'endroit approprié pour l'installation.
3〠Être installé là où le trafic est occupé entraînera une réaction d'erreur.
4〠Les étincelles produites par certains équipements à proximité entraîneront une réaction d'erreur.

â— Veuillez confirmer avec l'installation professionnelle.
â— Pour des raisons de sécurité, veuillez couper l'alimentation avant les opérations d'installation et de retrait.
â— Toute perte causée par un mauvais fonctionnement, le fabricant n'assume aucune responsabilité.
