Résumé

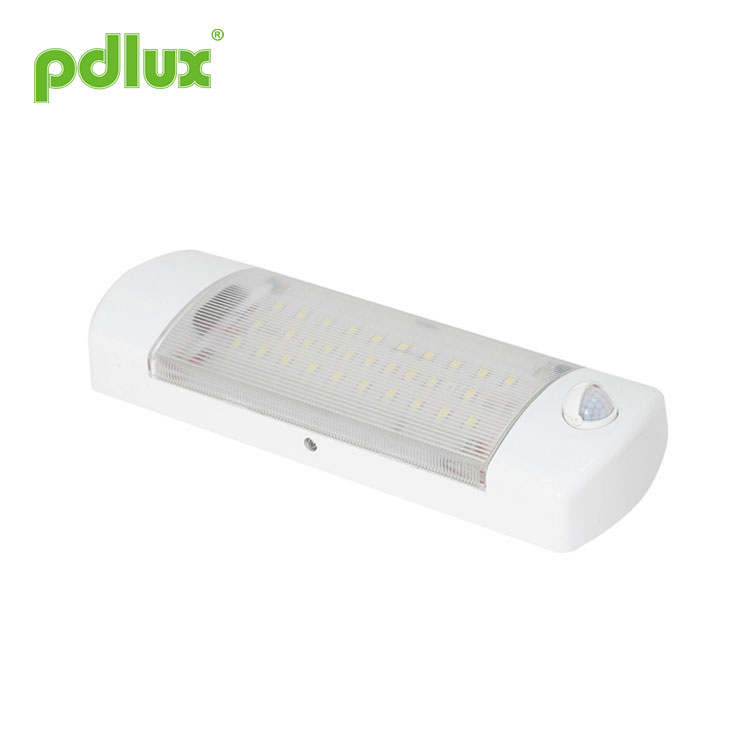

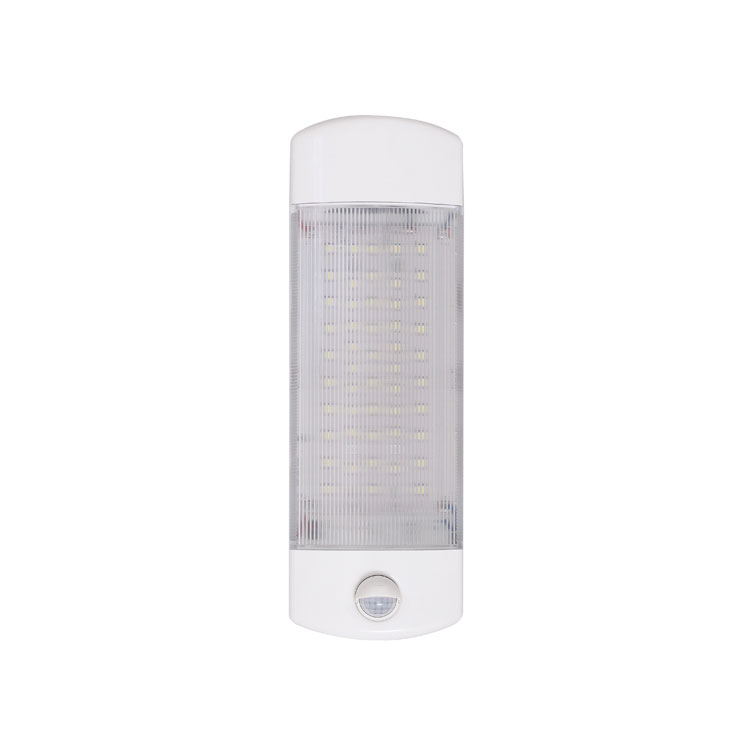

La LED en tant que source de lumière moderne est devenue la tendance de développement dans l'industrie de l'éclairage avec les caractéristiques d'un rendement élevé, d'une longue durée de vie et d'une consommation d'énergie relativement faible. Comment l'utiliser de manière raisonnable et efficace est la question clé dans l'industrie de l'éclairage. Les PD-PIR2021 sont conçus avec 30 LED (0,2 W). Sa disposition raisonnable rend le flux de chaleur uniforme et permet d'obtenir l'efficacité lumineuse la plus optimisée. Et une lampe LED de 6 W peut générer presque la même luminosité qu'une lampe halogène de type résistance de 40 W. Sa durée de vie est 100 fois plus longue que celle des lampes halogènes ordinaires. Elle peut fonctionner avec un interrupteur à capteur humain, ce qui la rend plus économe en énergie et sécurisée. la lumière s'allume quand on entre et s'éteint quand on sort. Les lampes LED sont un substitut idéal en tant que source de lumière à économie d'énergie.
Caractéristiques
Source d'alimentation : 220-240 V/AC
Fréquence d'alimentation : 50 Hz
Charge nominale : 6 W max.
Plage de détection : 12 m (Max)(24°C)
Réglage de l'heure : min : 7 ± 3 sec
maximum : 6 ± 2 min (réglable)
Contrôle de la lumière : <10LUX ~ lumière du jour (réglable)
Angle de détection : 130°
Température de fonctionnement : –10˚C ~ +40˚C
Humidité de travail : <93 % HR
Hauteur d'installation : 1,8 m ~ 3,5 m
(Installation au plafond ou au mur)
Vitesse de mouvement de détection : 0,6 ~ 1,5 m/s
Quantité de LED : 30 pièces.
Puissance d'une seule LED : 0,2 W
Flux lumineux : 280lm
Nom de chaque pièce Pièces d'assemblage
Informations sur le capteur
Spectrogramme
Installation
Étape 1 Marquez la position du trou avec un crayon après avoir déterminé l'endroit où vous souhaitez installer le produit. (Fig.1)
Remarque : s'il s'agit d'un mur en bois, il n'est pas nécessaire d'utiliser une vis d'expansion en plastique, il suffit de fixer la vis avec le tournevis.
Étape 2: Percez des trous sur les murs là où il y a une marque de crayon avec une perceuse électrique et insérez les vis d'expansion en plastique à l'intérieur du trou. (Fig.2)
Étape 3 Connectez le câble à la lampe à travers les ouvertures d'entrée de câble. (Fig.3)
Étape 4 S'il s'agit d'un mur en bois, il n'est pas nécessaire d'utiliser une vis d'expansion en plastique, il suffit d'enfoncer la vis avec le tournevis. (Fig.4a). S'il ne s'agit pas d'un mur en bois, veuillez vous référer à l'étape 2. (Fig. 4b)
Étape 5 Fixez le couvercle au pied de la lampe qui a été installé sur le mur. (Fig.5)
Étape 6 Ouvrez le couvercle du panneau de commande vers le bas, réglez les boutons de commande, puis couvrez le panneau de commande vers le haut. (Fig.6)
Le contrôle de la lumière de travail peut être réglé dans la plage de 10 à 2 000 LUX, le contrôle de la lumière est d'environ 10 LUX lors d'une rotation dans le sens inverse des aiguilles d'une montre jusqu'à la fin, le contrôle de la lumière est d'environ 2 000 LUX lors d'une rotation dans le sens des aiguilles d'une montre jusqu'à la fin. Le bouton doit être tourné jusqu'au bout dans le sens inverse des aiguilles d'une montre lors du test de marche ou du réglage de la plage de détection pendant la journée.
Il peut être réglé entre 5 secondes (rotation dans le sens inverse des aiguilles d'une montre jusqu'à la fin) et 8 minutes (rotation dans le sens des aiguilles d'une montre jusqu'à la fin). La minuterie comptera lorsque le capteur détecte un signal en mouvement avant la fin de la dernière fois, nous vous conseillons donc de tu ferais mieux de régler le temps au minimum lorsque tu fais la détection
Remarque : le capteur doit attendre 1 seconde pour fonctionner à nouveau après l'extinction de la lumière. Ce n'est qu'après la fin du temps que la lumière s'allumera à nouveau lors de la détection du signal.
Remarque : Ne forcez pas trop lors du réglage des trois boutons car ils sont assemblés directement sur le composant ! Il y a un petit dispositif de limitation dans le composant, qui sera brisé si vous forcez trop lorsque le bouton est tourné jusqu'au bout. Si cela se produit, les boutons pivoteront à 360 ° sans limitation de l'appareil. Veuillez noter que l'angle de réglage limité des boutons est de 270°.
Défaut et solution
Faute
Cause de l'échec
Solution
Ne fonctionne pas avec la charge
Éclairage mal réglé, la charge est cassée
Ajuster le réglage de la charge
Le courant est coupé
Changer la charge
Il y a un signal continu dans la zone de détection
Mettez sous tension
Travailler tout le temps avec la charge
Le capteur n'a pas été installé correctement
Vérifier les paramètres de la zone de détection
Lorsqu'il n'y a pas de signal en mouvement, travaillez avec la charge
Les capteurs n'ont pas réussi à emballer correctement car ils ne peuvent pas détecter le signal de manière fiable
Réinstaller le revêtement extérieur
Le signal de mouvement est détecté par le capteur (mouvement derrière le mur, mouvement de petits objets, etc.)
Vérifier les paramètres de la zone de détection
Lorsqu'il y a un signal en mouvement, travaillez avec la charge
Le corps en mouvement est trop rapide ou la zone de détection est trop petite
Vérifier les paramètres de la zone de détection
1. Les LED en série peuvent fonctionner lorsque tous les joints sont installés en place.
2. Veuillez ne pas retirer ou connecter une autre lampe lorsqu'elle est allumée.
3. Lorsque les LED en série sont endommagées, vous avez besoin d'un technicien expérimenté pour réparer en utilisant les LED de même valeur.
● Veuillez confirmer auprès d'un installateur professionnel.
● Veuillez couper l'alimentation électrique avant les opérations d'installation et de retrait.
● Assurez-vous d'avoir coupé l'alimentation électrique pour des raisons de sécurité.
● Une mauvaise opération a provoqué des pertes, le fabricant n'assume aucune responsabilité.
Les vis utilisées sur le boîtier de la lampe sont courantes lorsqu'elles sont envoyées de l'usine. Les vis en acier inoxydable de type Y spécifiques dans le sac en plastique pour vis sont utilisées pour fixer l'abat-jour une fois que le technicien a terminé l'installation. C'est pour protéger l'électricité. choc.
