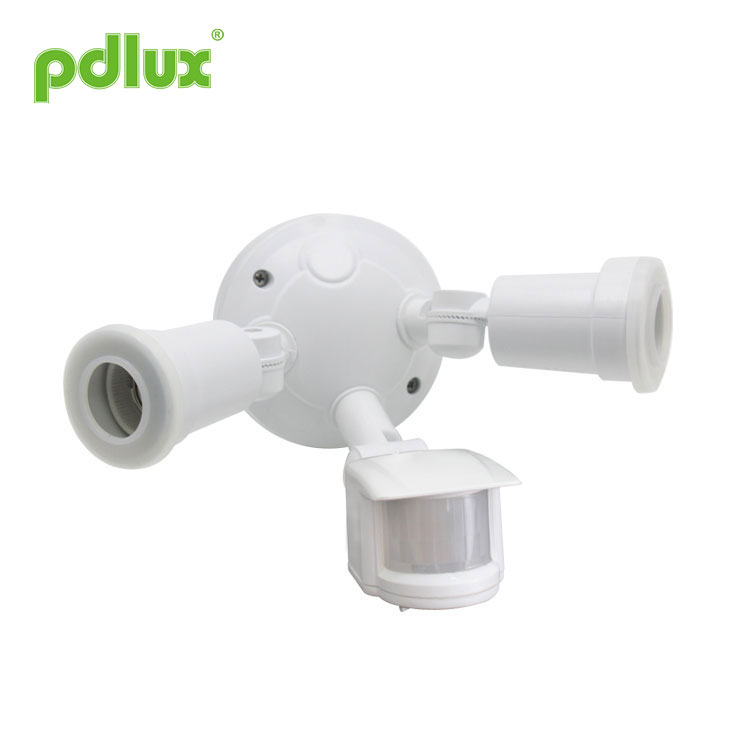

Lampe à détecteur de mouvement LED avec détecteur de mouvement Pir

Instructions pour la lampe à capteur infrarouge PD-PIR-62F

Résumé

Ce produit est une lampe à économie d'énergie, qui peut s'allumer quand on arrive et s'éteindre quand on part. Il peut identifier automatiquement le jour et la nuit. Il adopte un détecteur de décharge d'énergie infrarouge, la technologie IC et SMD, ses performances sont stables et fiables. Quand un eEntrez dans le champ de détection et déclenchez-le, le capteur infrarouge fonctionnera et allumera la lampe. Au moment du départ, la lampe s'éteindra automatiquement.

Caractéristiques

Fonction

1. Il peut identifier automatiquement le jour et la nuit, le contrôle de la lumière de l'opération de démarrage peut être ajusté librement, il peut fonctionner la nuit et s'arrêter pendant la journée, il peut être ajusté par les utilisateurs ;
2. Plage de détection réglable : elle peut être ajustée en fonction de l'emplacement d'utilisation ;
3. Réglage de l'heure réglable : il peut être ajusté en fonction du lieu local ;
4. Le réglage du temps est ajouté continuellement, si l'on se déplace dans le champ de détection lorsque la lampe est allumée, le temps d'éclairage sera calculé à nouveau sur la base du repos de la dernière induction et retardera automatiquement le temps d'éclairage.

Installation

Connectez la source d'alimentation à la lampe selon le schéma de connexion lorsque vous l'installez.
Sélectionnez la position d'installation spécifique selon le schéma suivant :
I. L'angle de détection (vue de dessus)
II. Le champ de détection puissant (la flèche indique la direction de déplacement)
III. Mauvais champ de détection
IV. Portée et portée de détection (vue latérale)

Processus d'installation :
1) Déchargez le support de lampe, fixez la base au mur ;
2) Connectez la source d'alimentation selon le schéma de connexion sur le panneau inférieur ;
3) Fixez la lampe sur le socle, puis électrifiez-la.

Note

Évitez de l'installer là où le soleil brille ou le flux d'air et la température changent de manière évidente ;
Évitez de toucher la fenêtre de détection avec des objets pointus ou des polluants grossiers ;
Pour une couverture maximale de la zone, l'unité doit être montée à 2,5 m au-dessus du sol. Si le montage de l'unité à 2,5 m n'est pas pratique, l'unité peut être montée soit dans l'un ou l'autre, soit plus bas, mais la distance effective plus grande varie par rapport aux spécifications ;
L'unité fonctionne en détectant une source de chaleur en mouvement dans une zone plus grande. Le capteur doit être ajusté pour pointer légèrement vers le bas pour un fonctionnement optimal. Les ampoules doivent également être réglées pour pointer légèrement vers le bas pour un meilleur fonctionnement. REMARQUE : assurez-vous que les têtes d'éclairage ne doivent pas être réglées pour éclairer directement le PIR ou à proximité du capteur, sinon la chaleur de l'ampoule affectera le capteur ;
Si vous n'êtes pas familier avec le câblage électrique, il est recommandé de faire appel aux services d'un électricien qualifié qui peut garantir que l'installation est conforme aux codes électriques nationaux et locaux ;
Évitez de l'exposer dans un endroit directement pluvieux ;
Un projecteur est recommandé. Ne dépassez pas 75 W × 2 watts au total.

Test

Après l'installation, tournez le bouton TIME (2) jusqu'à la fin (min) dans le sens inverse des aiguilles d'une montre avant de l'électrifier ; tournez le bouton LUX (3) jusqu'au bout (max) dans le sens des aiguilles d'une montre. La lampe doit être allumée après l'avoir électrifiée, faites-la réinduire 30 s après son extinction. Si tout est normal, tournez le bouton de réglage de l'heure pour régler la durée d'éclairage selon votre désir, le bouton LUX (3) pour régler le contrôle de la lumière et le bouton SEN (1) pour définir la plage de détection.

ATTENTION:

Lorsque vous utilisez ce produit, veuillez régler la sensibilité à la position appropriée dont vous avez besoin. Veuillez ne pas régler la sensibilité au maximum, pour éviter que le produit ne fonctionne normalement en raison d'un mauvais mouvement. Parce que la sensibilité est trop élevée, détectez facilement le mauvais mouvement en le vent souffle les feuilles et les rideaux, les petits animaux et les mauvais mouvements dus à l'interférence du réseau électrique et des équipements électriques. Tous
ceux-ci conduisent le produit ne fonctionne pas normalement !
Lorsque le produit ne fonctionne pas normalement, essayez de réduire la sensibilité de manière appropriée, puis testez-le.

Un problème et une manière résolue

1. La charge ne fonctionne pas :
a : Veuillez vérifier si le câblage de connexion de l'alimentation et de la charge est correct ;
b : Veuillez vérifier si la charge est bonne ;
c : Veuillez vérifier si le jeu de lampes de travail correspond à la lumière ambiante.

2. La sensibilité est faible :
R : Veuillez vérifier s'il y a un obstacle devant la fenêtre de détection pour recevoir le signal ;
b : Veuillez vérifier si la température ambiante est trop élevée ;
c : Veuillez vérifier si la source du signal d'induction se trouve dans les champs de détection ;
d : Veuillez vérifier si la hauteur d'installation correspond à la hauteur indiquée dans les instructions ;
e : Veuillez vérifier si l'orientation du déplacement est correcte.

3. La lampe du capteur ne peut pas arrêter la charge automatiquement :
a : Veuillez vérifier s'il y a un signal continu dans le champ de détection ;
b : Veuillez vérifier si le réglage de l'heure est le plus long ;
c : Veuillez vérifier si la puissance correspond aux instructions ;
d : Veuillez vérifier si la température à proximité de la lampe du capteur change de manière évidente, comme la climatisation ou la centrale.
chauffage etc

● Lors d'une utilisation dans différents environnements, veuillez ne pas régler la sensibilité au maximum. Parce que cela pourrait facilement entraîner un dysfonctionnement.
● Veuillez confirmer auprès d'un installateur professionnel.
● Veuillez couper l'alimentation électrique avant les opérations d'installation et de retrait.
● Assurez-vous d'avoir coupé l'alimentation électrique pour des raisons de sécurité.
● Une mauvaise opération a provoqué des pertes, le fabricant n'assume aucune responsabilité.

Nous nous engageons à promouvoir la qualité et la fiabilité du produit, cependant, tous les composants électroniques ont certaines probabilités de devenir inefficaces, ce qui entraînera des problèmes. Lors de la conception, nous avons prêté attention aux conceptions redondantes et adopté des quotas de sécurité pour éviter tout problème.
Cette instruction, sans notre autorisation, ne doit pas être copiée à d’autres fins.
