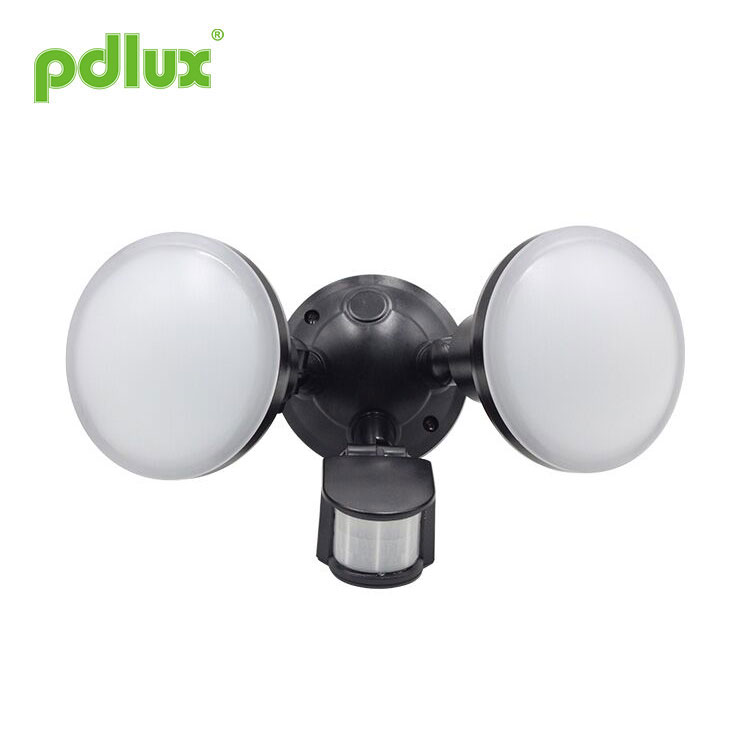

Lampe frontale double avec capteur infrarouge

En tant que fabricant professionnel, nous aimerions vous fournir une lampe frontale double Pdlux® avec capteur infrarouge. Et nous vous offrirons le meilleur service après-vente et une livraison rapide.

Caractéristiques

Informations sur le capteur

IMPORTANT : desserrez toutes les vis du capteur et des bras de la lampe avant d'effectuer des réglages.
REMARQUE : Orientez toujours les boutons de commande du capteur vers le bas pour garantir un fonctionnement correct.

Pour obtenir les meilleurs résultats pour une utilisation extérieure, votre projecteur activé par le mouvement doit être solidement monté sur un mur ou sous un avant-toit. Pour un fonctionnement idéal, la tête du capteur doit être située à environ 2,5 m au-dessus de la zone où le mouvement doit être détecté. Cela fournira la meilleure sensibilité de numérisation et la meilleure zone de détection.

détails du produit

Installation

L'installation et le câblage doivent être effectués par un électricien agréé.

MONTAGE MURAL

Ouvrez la boîte de jonction. Placez le couvercle arrière de la boîte de jonction sur la position de montage et marquez les trous de vis. Utilisez les deux trous de montage à l'intérieur de la boîte de jonction et assurez-vous que le marquage « TOP » pointe vers le haut.
Percez des trous appropriés, puis faites passer le câble d'alimentation à travers le joint en caoutchouc à l'arrière de la boîte de jonction. Avant de fixer la boîte de jonction en place, scellez tout trou dans le mur à travers lequel passe le câble d'alimentation afin de le rendre résistant aux intempéries. Installez maintenant les vis pour fixer la boîte de jonction à la surface de montage, en vous assurant à nouveau que le marquage « TOP » pointe vers le haut.

MONTAGE D'AOUT-TOUT

Utilisez une procédure similaire au montage mural, mais le marquage « TOP » doit pointer vers l'extérieur de l'avant-toit. Veillez à ne pas endommager ou percer le câblage dissimulé avec les vis de montage, en particulier lors du montage sous un avant-toit.

Mise en place

Ne serrez pas trop et n'utilisez pas de force excessive lors du réglage de la tête du capteur ou des bras de la lampe.

Desserrez les vis du coude/joint pour effectuer le réglage.

A. Ajustez la direction du bras du capteur et des bras de la lampe en fonction de la zone de détection souhaitée. Desserrez les vis coudées du bras de la lampe avant d'effectuer des réglages. N'utilisez pas de force excessive lors des réglages des bras de la lampe.

B. Inclinez le capteur légèrement vers le bas vers la zone de détection. L'articulation du capteur doit être tournée pour ajuster le capteur afin qu'il soit face à la zone de détection requise. Si nécessaire, desserrez la vis de serrage de l'articulation du bras du capteur.

C. Inclinez les bras de la lampe par rapport à la surface de montage et dirigez-les approximativement vers le bas, loin de la tête du capteur.

D. Serrez les vis coudées – ne serrez pas trop.

Test

1. Après l'installation, tournez l'interrupteur d'alimentation (SENS) à fond dans le sens inverse des aiguilles d'une montre et le bouton de temps (TIME) dans le sens inverse des aiguilles d'une montre jusqu'à ce que l'appareil soit allumé. Tournez le bouton de contrôle de la lumière (LUX) dans le sens des aiguilles d'une montre jusqu'à sa valeur maximale.

2 Allumez l'appareil, la lumière peut s'allumer après 30 s. Une fois qu'il s'est éteint, donnez-lui à nouveau un sens après 5 secondes.

3. Si tout va bien, vous pouvez régler le cycle d'éclairage en ajustant le bouton de temps, vous pouvez régler le cycle d'éclairage en fonction de vos besoins, vous pouvez régler la lumière ambiante, régler le bouton pour régler la distance de détection.

ATTENTION:

Lorsque vous utilisez ce produit, veuillez régler la sensibilité à la position appropriée dont vous avez besoin. Veuillez ne pas régler la sensibilité au maximum, pour éviter que le produit ne fonctionne normalement à cause d'un mauvais mouvement. Parce que la sensibilité est trop élevée, détectez facilement le mauvais mouvement en le vent souffle les feuilles et les rideaux, les petits animaux et les mauvais mouvements dus à l'interférence du réseau électrique et des équipements électriques. Tous ces éléments indiquent que le produit ne fonctionne pas normalement ! Lorsque le produit ne fonctionne pas normalement, veuillez essayer de réduire la sensibilité de manière appropriée, puis testez-le.


Note

Évitez de l'installer là où il y a du soleil ou un courant d'air et la température change évidemment.
Évitez de heurter l'objectif avec des objets pointus et des polluants grossiers.
S'il y a une différence entre le produit et les instructions, veuillez vous référer principalement au produit.

Un problème et une manière résolue

1. La charge ne fonctionne pas :
a : Veuillez vérifier si le câblage de connexion de l'alimentation et de la charge est correct ;
b : Veuillez vérifier si la charge est bonne ;
c : Veuillez vérifier si l'ensemble de lampes de travail correspond à la lumière ambiante.

2. La sensibilité est faible :
R : Veuillez vérifier s'il y a un obstacle devant la fenêtre de détection pour recevoir le signal ;
b : Veuillez vérifier si la température ambiante est trop élevée ;
c : Veuillez vérifier si la source du signal d'induction se trouve dans les champs de détection ;
d : Veuillez vérifier si la hauteur d'installation correspond à la hauteur indiquée dans les instructions ;
e : Veuillez vérifier si l'orientation du déplacement est correcte.

3. La lampe du capteur ne peut pas éteindre la charge automatiquement :
a : Veuillez vérifier s'il y a un signal continu dans le champ de détection ;
b : Veuillez vérifier si le réglage de l'heure est le plus long ;
c : Veuillez vérifier si la puissance correspond aux instructions ;
d : Veuillez vérifier si la température à proximité de la lampe du capteur change de manière évidente, comme la climatisation ou le chauffage central, etc.

Avertissement!

Lors d'une utilisation dans différents environnements, veuillez ne pas régler la sensibilité au maximum, car cela pourrait facilement entraîner un dysfonctionnement.
● Veuillez confirmer auprès d'un installateur professionnel.
● Veuillez couper l'alimentation électrique avant les opérations d'installation et de retrait.
● Assurez-vous d'avoir coupé l'alimentation électrique pour des raisons de sécurité.
● Une mauvaise utilisation a provoqué des pertes, le fabricant n'assume aucune responsabilité.

Nous nous engageons à promouvoir la qualité et la fiabilité du produit. Cependant, tous les composants électroniques ont certaines probabilités de devenir inefficaces, ce qui entraînera des problèmes. Lors de la conception, nous avons prêté attention aux conceptions redondantes et adopté un quota de sécurité pour éviter tout problème. Les instructions, sans notre autorisation, ne doivent pas être copiées à d'autres fins.
