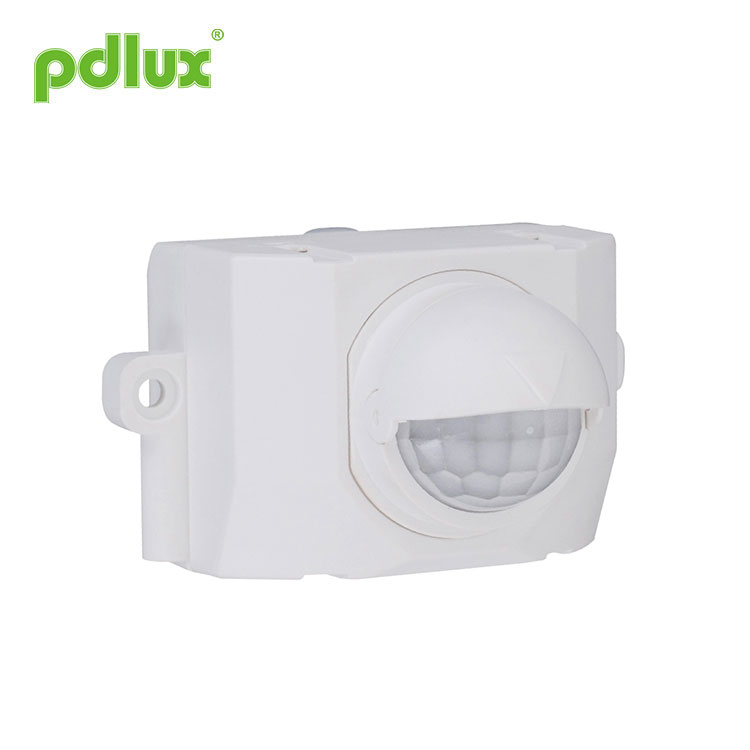

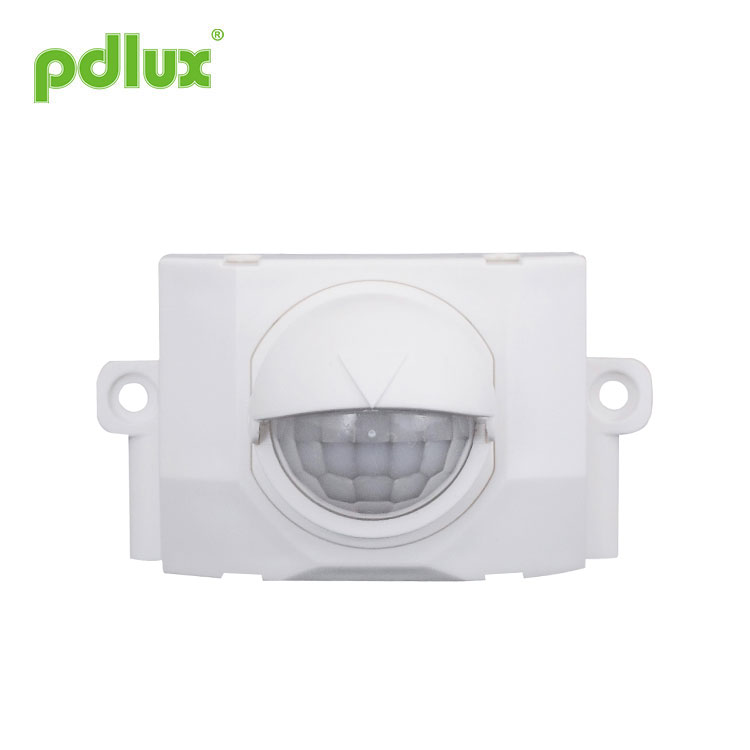

Détecteur Infrarouge Extérieur IP66

Vous pouvez être assuré d'acheter le détecteur infrarouge extérieur IP66 dans notre usine et nous vous offrirons le meilleur service après-vente et une livraison rapide. Il peut être allumé quand on arrive et s'éteindre automatiquement après le départ. Ses performances sont stables. Il peut identifier le jour et la nuit. La lumière peut s'allumer lorsque l'on entre dans le champ de détection et se déplacer, elle peut s'éteindre automatiquement après avoir quitté le champ de détection.

Caractéristiques

(incorporé dans les appareils de classe II uniquement)

Source d'énergie	220-240 VCA 100-130 VCA
Fréquence du secteur	50/60 Hz
Portée de détection	8 ± 2 m maximum (22 °C)
Angle de détection	120°
Réglage de l'heure	Min : 7 sec ± 3 sec
maximum	6min ± 2min (réglable)
Contrôle de la lumière	<5LUX ~ 2000LUX (réglable)
Température de fonctionnement	–10°C ~ +40°C
Humidité de travail	<95% HR
Détecter la vitesse de déplacement	0,6 m/s -1,5 m/s
Charge nominale :	1200 W maximum. / 5 A tungstène (cosφ=1)(220-240VAC) 300 W maximum. / 2,5 A fluorescent (cosφ=0,5)(220-240VAC) 600 W maximum. / 2,5 A tungstène (cosφ=1)(100-130VAC) 150 W maximum. / 1,275 A fluorescent (cosφ=0,5)(220-240VAC)

Informations sur le capteur

Schéma des fils de connexion

Attention à l'installation
1. Dans la zone sensorielle, il ne devrait pas y avoir d'isolement ;
2. Vous ne devez pas installer l'appareil face à une fenêtre et dans un endroit où la température change rapidement (comme la climatisation, une cuisinière) pour éviter de travailler ;
3. Devant la fenêtre de détection, il ne doit pas y avoir d'objet en mouvement, comme un ventilateur suspendu, etc.
4. Si vous n'êtes pas familier avec l'électricité, suggérez à un électricien ou à un humain expérimenté d'installer l'appareil.

Test

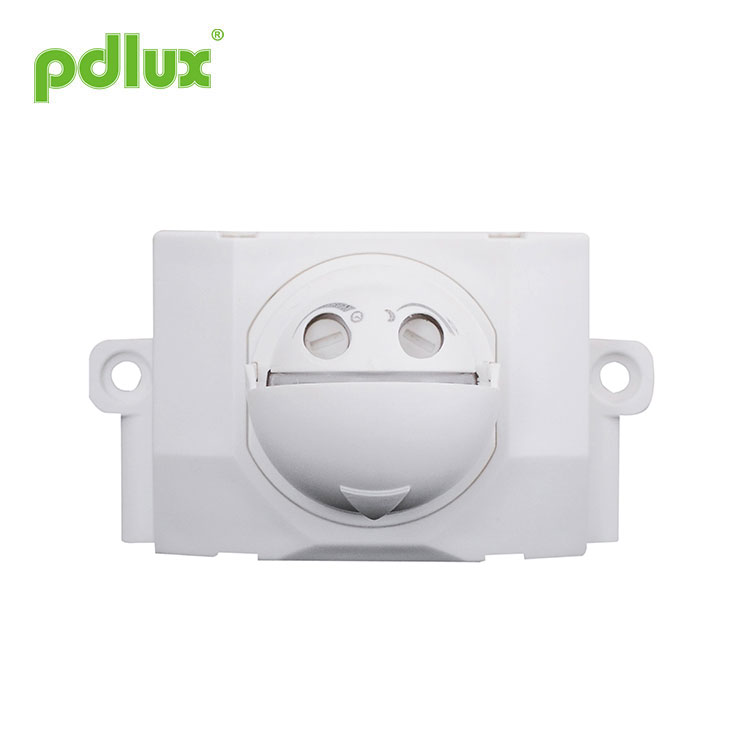

1. Le bouton de contrôle de la lumière pour régler le maximum (jour), le bouton de réglage de l'heure au minimum ;
2. Et environ 30 s plus tard, la lampe est passée à l'état de fonctionnement, la main devant la fenêtre de la sonde du capteur dans l'induction en secouant le signal du capteur, la lumière de la lumière immédiatement, en l'absence d'induction soutenue sous 7 s ± 2 s ou donc c'est parti ;
3. Bouton de commande de la lumière au minimum (nuit), lumières éteintes, la main devant la fenêtre de la sonde du capteur tremble, la lumière ne brille pas. Un objet opaque (tel qu'un tissu) couvre la fenêtre de détection, le temps d'induction, les lumières et les signaux en l'absence de lampe à induction sous 7 s ± 2 s éteinte comme d'habitude.

Gênant

1. La charge ne fonctionne pas, veuillez vérifier :
① si la connexion de l'alimentation et de la charge est correcte ou non ;
② si la charge est bonne ou non ;
③ si la lampe de travail que vous réglez est conforme ou non à la lumière ambiante.

2. La sensibilité est faible, veuillez vérifier :

①qu'il y ait une isolation devant la fenêtre de détection pour affecter ou non le signal de réception du capteur ;
②si la température ambiante est trop élevée ou non ;
③si la source du signal de détection est dans la plage de détection ou non ;

3. Le capteur ne peut pas arrêter la charge, veuillez vérifier :
① s'il y a ou non un signal de détection continu dans la plage de détection ;
②Que la puissance soit conforme aux spécifications requises ou non ;
③Si la température à proximité du capteur change rapidement, par exemple : climatisation, chauffage, etc.

Ce manuel concerne la programmation du contenu actuel de ce produit, il y a des changements et des modifications du fabricant sans préavis !

Il est strictement interdit de copier le contenu du manuel d'instructions à toute autre fin sans l'autorisation de l'entreprise.
