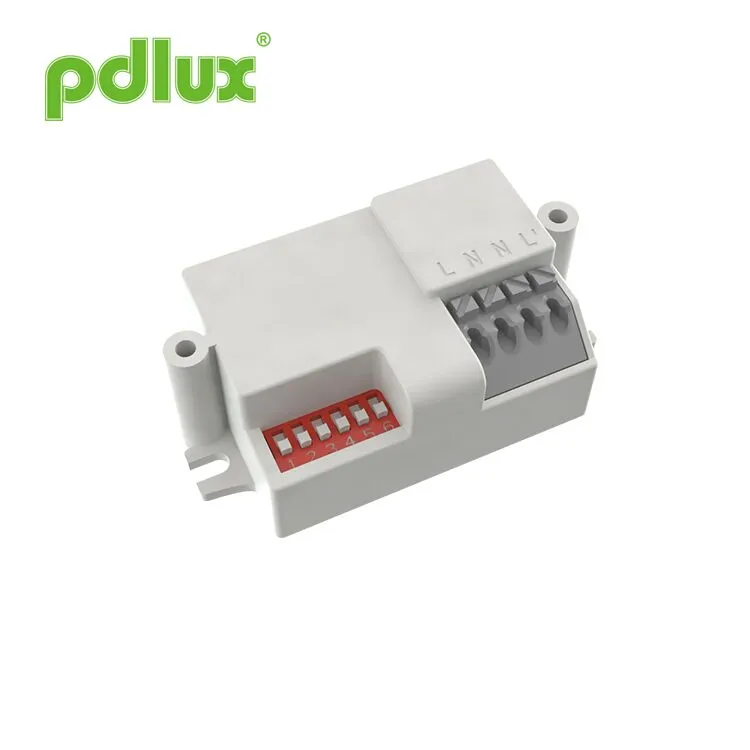

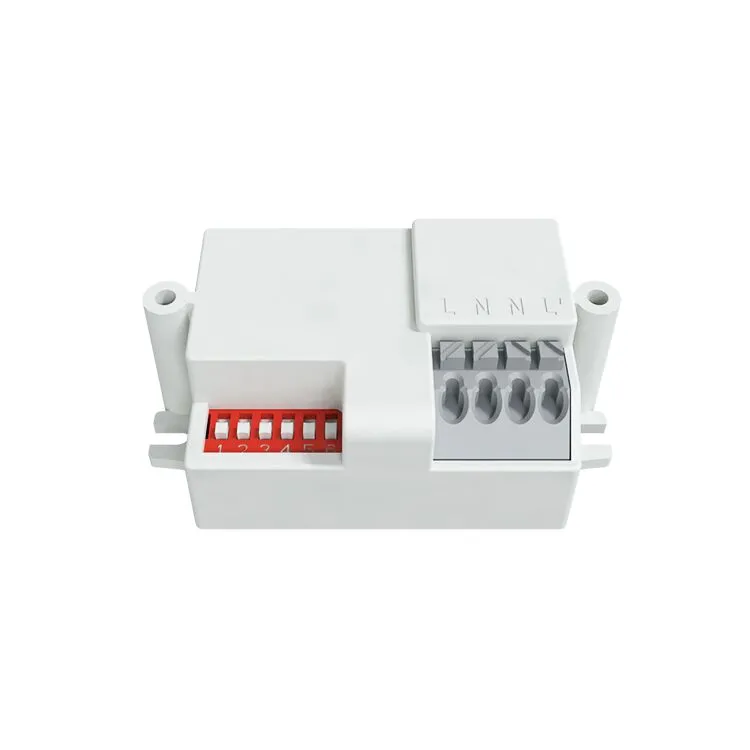

PDLUX PD-MV1031 360 ° Capteur de mouvement micro-ondes de montage pour l'éclairage auto / désactivé
Il s'agit d'un capteur de micro-ondes numériques HI-PROCISE dont la plage de détection est à 360 ° et la fréquence de travail est de 5,8 GHz. Il est basé sur le principe Doppler qui intègre l'émission et la réception. Il adopte MCU (Micro Control Unit) qui augmente considérablement sa précision et diminue son taux de défaut. Il est délicat en apparence et en structure compacte. Il peut être connecté indépendamment aux charges ou facilement installés à l'intérieur des éclairages avec un abat-jour en verre ou en plastique. Il est largement appliqué dans le passage, les toilettes, l'ascenseur, les ménages ou d'autres zones publiques pour la protection de la sécurité ou l'économie d'énergie.
envoyer une demande

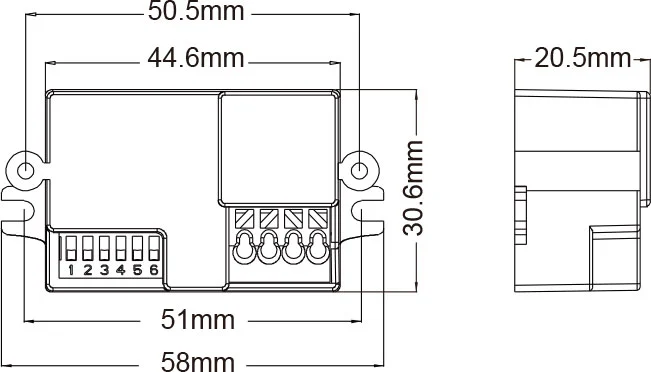

Taille du produit
Résumé
Il s'agit d'un capteur de micro-ondes numériques HI-PROCISE dont la plage de détection est à 360 ° et la fréquence de travail est de 5,8 GHz. Il est basé sur le principe Doppler qui intègre l'émission et la réception. Il adopte MCU (Micro Control Unit) qui augmente considérablement sa précision et diminue son taux de défaut. Il est délicat en apparence et en structure compacte. Il peut être connecté indépendamment aux charges ou facilement installés à l'intérieur des éclairages avec un abat-jour en verre ou en plastique. Il est largement appliqué dans le passage, les toilettes, l'ascenseur, les ménages ou d'autres zones publiques pour la protection de la sécurité ou l'économie d'énergie.
Caractéristiques
1. NORAGE NO RADIATION: Sa puissance d'émetteur est inférieure à 0,2 MW, ce qui ne fait pas de mal au corps humain.
2. Capacité anti-ingérence forte, peut fonctionner dans la plage de température de -15 ℃ - + 70 ℃.
3.La fréquence est constante et la dérive de fréquence ne se produira pas dans la plage de fréquences.
Informations de capteur

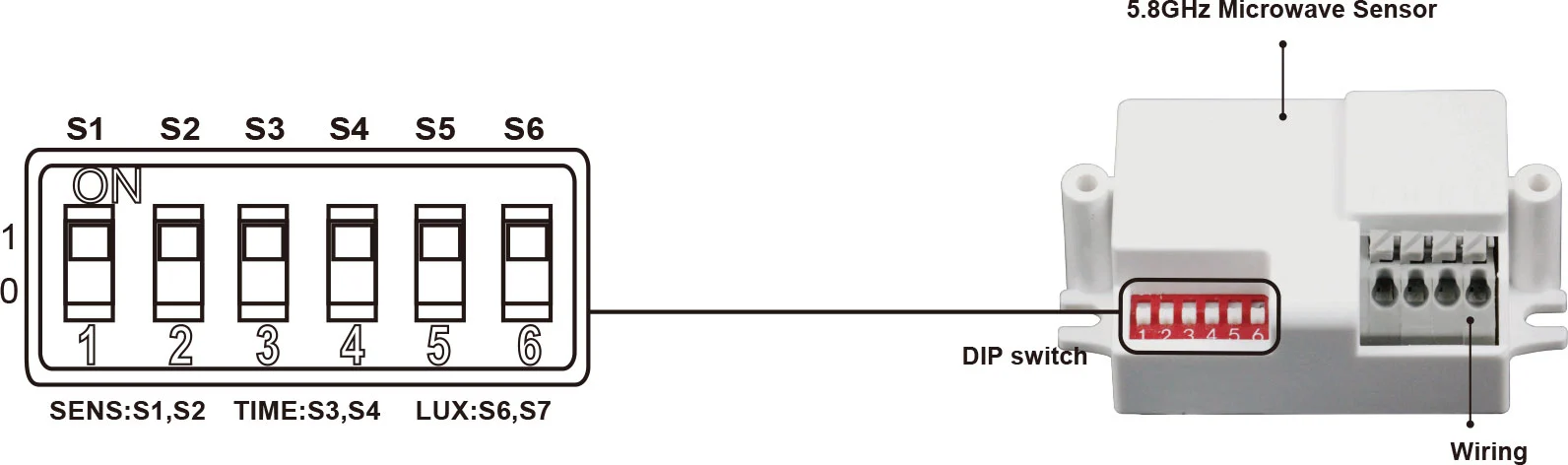

Réglage de la manière: interrupteur DIP
Caractéristiques
| Source d'alimentation: | 100-277vac |
| Fréquence de puissance: | 50 / 60Hz |
| Système HF: | 5,8 GHz （Fréquence centrale） onde électrique CW, bande ISM |
| Charge nominale: | 800W Max.Tungsten (220-277VAC) 200W Max.Fluorescent & LED (220-277VAC) 400W Max.Tungsten (100-130VAC) 100W Max.Fluorescent & LED (100-130VAC) |
| Niveau de protection: | IP20, classe II |
| Puissance de transmission: | <0,2 MW |
| Angle de détection: | 360 ° |
| Plage de détection: | 3m-5m-7m (rayons.) (Réglable) |
| Réglage du temps: | 5SEC-120SEC-200SEC, (réglable) |
| Contrôle léger: | 10lux-50Lux-> 2000Lux, (réglable) |
| Installation Sit: | à l'intérieur, montage au plafond |
| Consommation d'énergie: | environ 0,5W |
| Température de travail: | -15 ° C ~ + 70 ° C |

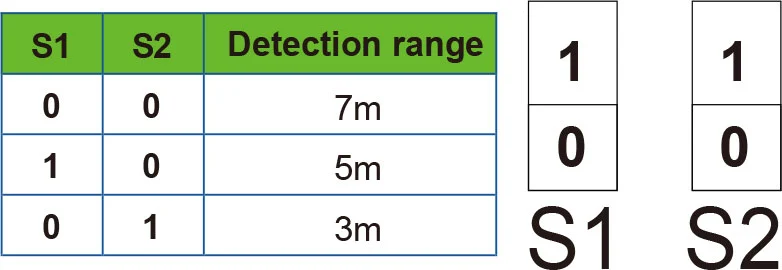

Réglage de la plage de détection (sensibilité) S1 S2

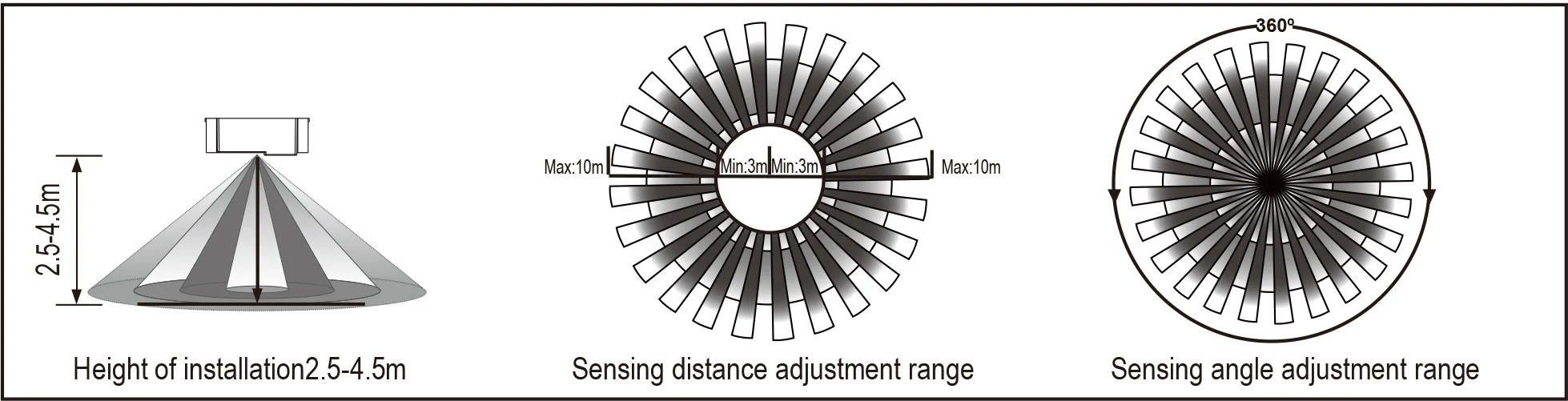

La plage de détection est le terme utilisé pour décrire les rayons de la coulée à peu près en cercle sur le sol lorsqu'il est installé à la hauteur de 3 m. Pour régler l'interrupteur sur ON est "1", OFF est "0".
AVIS: Lorsque vous utilisez ce produit, veuillez ajuster la sensibilité (plage de détection) à une valeur appropriée mais le maximum pour éviter la réaction anormale causée par la détection facile du mauvais mouvement par les feuilles et les rideaux de soufflage, les petits animaux ou l'interférence de la réseau électrique et de l'équipement électrique. Tous les ci-dessus conduiront à la réaction d'erreur. Lorsque le produit ne fonctionne pas normalement, veuillez essayer de réduire la sensibilité de manière appropriée, puis de la tester. Le mouvement humain provoquera l'induction du capteur, donc lorsque vous sous les tests de fonction, veuillez quitter la région d'induction et ne pas faire de mouvement pour empêcher le travail continu du capteur.

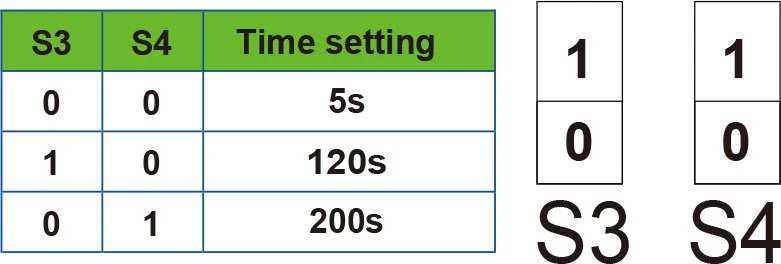

Temps Réglage S3 S4
Il peut être défini de 5 secondes à 200 secondes. Tout mouvement détecté avant cette époque de redémarrage de la minuterie. Il est recommandé de sélectionner les plus courts pour ajuster la plage de détection et pour effectuer le test de marche. Pour régler l'interrupteur sur ON est "1", OFF est "0".
Il s'agit principalement de régler le temps de retard à partir du moment où le signal a détecté et illustré automatiquement jusqu'à la lumière automatique. Vous pouvez définir le délai de retard à votre besoin pratique. Mais vous feriez mieux de réduire le temps de retard pour la réduction de l'économie d'énergie, car le capteur micro-ondes a la fonction de détection continue, c'est-à-dire que tout mouvement détecté avant que le temps de retard ne redémarre la minuterie et que la lumière ne se poursuive que s'il y a des humains dans la plage de détection.

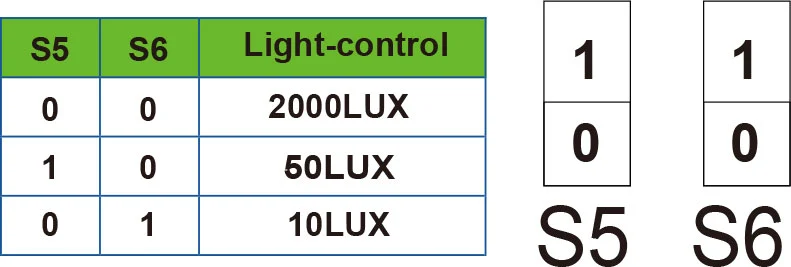

Paramètre de contrôle léger S5 S6
Il peut être défini dans la plage de 10 ~> 2000 lux. Pour régler l'interrupteur sur ON est «1», OFF est «0».
Ce manuel concerne la programmation de contenu actuelle de ce produit, il y a des modifications et des modifications pour le fabricant sans préavis!
Il est strictement interdit de copier le contenu du manuel d'instructions à toute autre fin sans l'autorisation de l'entreprise.
| Faute | Échec Cause | Solution |
| La charge ne fonctionne pas. | L'illumination lumineuse est réglée de manière incorrecte. | Réglez le réglage de la charge. |
| La charge fonctionne tout le temps. | La charge est cassée. | Changer la charge. |
| La puissance est désactivée. | Allumez la puissance. | |
| Il y a un signal continu dans la région de la détection. | Vérifiez les paramètres de la zone de détection. | |
| La charge fonctionne lorsqu'il n'y a pas de signal de mouvement détecté. | La lampe n'est pas bien installée afin que le capteur ne détecte pas des signaux fiables. | Réajustez le lieu d'installation. |
| Le signal mobile est détecté par le capteur (mouvement derrière le mur, le mouvement des petits objets, etc.) | Vérifiez les paramètres de la zone de détection. | |
| La charge ne fonctionne pas lorsqu'il y a un signal de mouvement détecté. | La vitesse de mouvement est trop rapide ou la zone de détection définie est trop petite. | Vérifiez les paramètres de la zone de détection. |
Avertissement! Les situations suivantes entraîneront une réaction d'erreur.
1.Breing installé sur l'objet à bascule entraînera une réaction d'erreur.
2. Le rideau tremblant soufflé par le vent entraînera une réaction d'erreur. Veuillez sélectionner l'endroit approprié à installer.
3.Ber installé où le trafic est occupé conduira à une réaction d'erreur.
4. Les étincelles produites par certains équipements à proximité entraîneront une réaction d'erreur.
● Veuillez confirmer avec une installation préfestionnelle.
● À des fins de sécurité, veuillez couper l'électricité avant les opérations d'installation et de retrait.
● Toute perte causée par une mauvaise opération, le fabricant n'assume aucune responsabilité.
