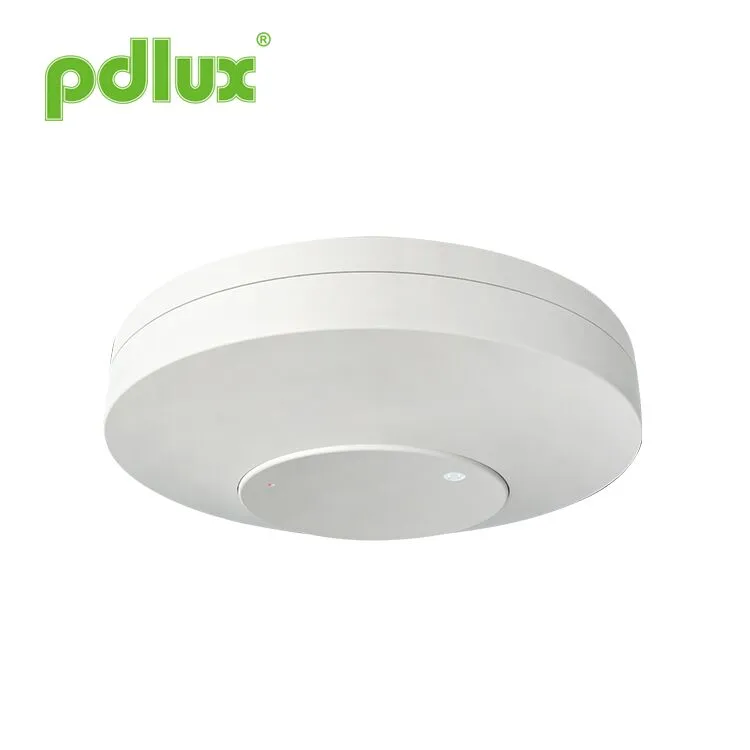

PDLUX PD-M330-C 5,8 GHz Détecteur de présence humaine MMWave
Utilisez FMCW pour détecter les personnes dans une zone spécifiée. En combinant le traitement du signal radar avec un algorithme de détection humaine précis, une détection humaine à haute sensibilité peut être obtenue, ce qui peut détecter des cibles humaines mobiles et stationnaires. La présence biologique (principalement le corps humain) avec des caractéristiques telles que la respiration et le rythme cardiaque dans la plage de détection est détectée, afin que le corps humain puisse être détecté sans mouvements corporels, y compris les personnes endormies.
Modèle:PD-M330-C
envoyer une demande
Résumé
Utilisez FMCW pour détecter les personnes dans une zone spécifiée. En combinant le traitement du signal radar avec un algorithme de détection humaine précis, une détection humaine à haute sensibilité peut être obtenue, ce qui peut détecter les cibles humaines mobiles et stationnaires. La présence biologique (principalement le corps humain) avec des caractéristiques telles que la respiration et le rythme cardiaque dans la plage de détection est détectée, afin que le corps humain puisse être détecté sans mouvements corporels, y compris les personnes endormies.
Caractéristiques
| Fréquence de fonctionnement: | 5,8 GHz |
| Charge nominale: | 800W (résistif) / 300W (capacitif) |
| Tension nominale: | 100-240V AC, 50 / 60Hz |
| Signal de sortie: | Interrupteur marche / arrêt |
| Consommation d'énergie en veille: | <0,4W |
| Hauteur d'installation: | 2,5 à 6 m |
| Rayon de détection: | > 2-6 m (réglable) |
| Plage de contrôle de la lumière: | 5-300lux - jour |
| Délai d'arrêt: | 10 secondes à 8 minutes (Définissez l'arrêt de retard temps au besoin) |
| Niveau de protection: | Ip20 |

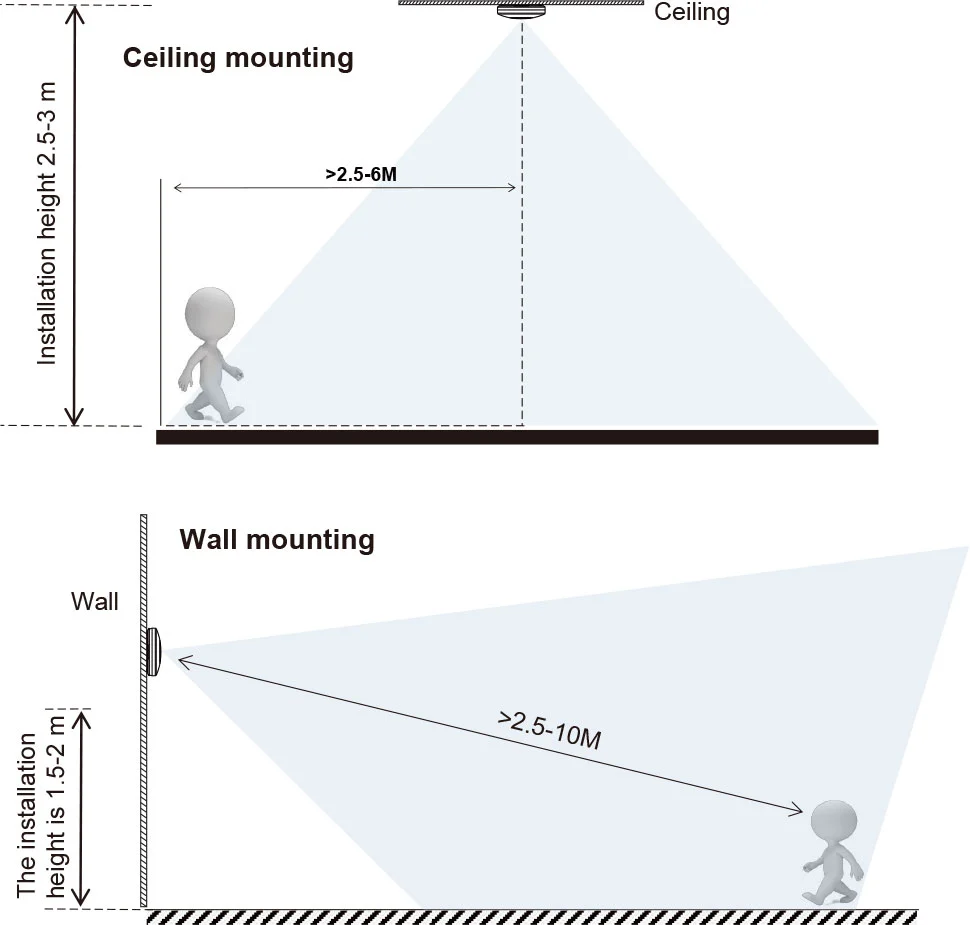

Diagramme schématique de la distribution des zones de détection
Fonction
Identifiez automatiquement jour et nuit. Peut ajuster la lumière ambiante en fonction de votre désir: lorsque vous tournez au soleil (max), cela fonctionnera pendant la journée et la nuit. Lorsqu'elle est tournée vers la lune (min), cela ne fonctionnera que dans moins de 10 circonstances. Quant à l'ajustement, veuillez vous référer à Testing Way.
Le retard est ajouté en permanence: lorsqu'il reçoit le deuxième signal d'induction après la première inductance, il calculera à nouveau le temps sur le reste de la première fois de base. (Réglez l'heure)
Réglage du retard: peut être défini selon les besoins. La valeur minimale est de 10 secondes et la valeur maximale est de 8 minutes

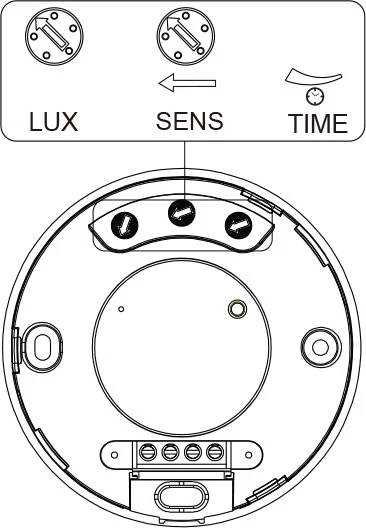

(1) réglage de contrôle de la lumière
Ajustez la lumière de travail. Tournez dans le sens horaire pour l'augmenter et tourner dans le sens antihoraire pour le diminuer. Lorsque vous transformez Mini, il ne fonctionnera que sous le contrôle de la lumière environ 10lux, lorsqu'il est transformé en max, il peut fonctionner n'importe quel contrôle léger.
(2) Réglage du temps
Réglez le réglage du temps du travail de charge. Tournez dans le sens des aiguilles d'une montre pour l'augmenter et tourner dans le sens anticipée pour la diminuer. Le réglage du temps est d'environ 8 min lorsqu'il est tourné en maximum, et le réglage du temps est d'environ 10 secondes lorsqu'il est tourné en min.
(3) Réglage de la plage de détection (sensibilité)
La distance de détection est minimale lors du tournant dans le sens antihoraire vers le bas, et maximum lorsque vous tournez dans le sens horaire vers le bas.
La plage maximale de la cible de détection radar est de 6 m de distance de ligne droite entre le corps humain et le capteur, et la plage de détection est de 2 à 6 m.
Remarque: Lorsque la lumière sera automatique, il faudra 1 seconde avant que le capteur ne soit prêt à détecter un autre mouvement, c'est-à-dire que le signal détecté uniquement 1 seconde plus tard peut-il être automatique.
Il s'agit principalement de régler le temps de retard à partir du moment où le signal a détecté et illustré automatiquement jusqu'à la lumière automatique. Vous pouvez définir le délai de retard à votre besoin pratique. Mais vous feriez mieux de réduire le délai de retard pour l'économie d'énergie, car le capteur infrarouge a la fonction de détection continue, c'est-à-dire que tout mouvement détecté avant que le délai de retard ne redémarre la minuterie et la lumière ne se maintiendra que s'il y a des humains dans la plage de détection.

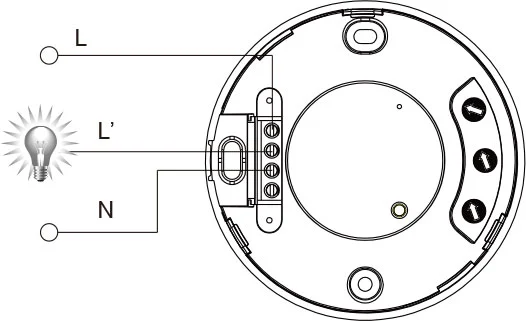

Diagramme de fil de connexion
● Connectez N, L avec la puissance;
● Connectez N, L ’avec charge.

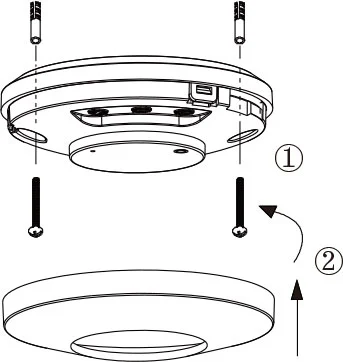

Instruction d'installation
NOTE:
Avant d'installer l'alimentation de l'interrupteur
Test
1. Tournez Lux Bouton dans le sens des aiguilles d'une montre jusqu'au maximum (Soleil). Tournez le bouton de temps dans le sens antihoraire jusqu'au minimum.
2. Après la puissance, si aucun signal continu n'est détecté, la charge contrôlée cessera de fonctionner après 10 secondes à 8 minutes.
3. Une fois détecté, la charge fonctionne et le voyant est allumé. Après 10 secondes à 8 minutes, si aucun signal continu n'est détecté, la lumière de l'indicateur cesse de fonctionner. Si un signal est détecté après 10 secondes, la charge doit commencer à fonctionner, le voyant doit s'allumer et cesser de fonctionner après 5 secondes à 8 minutes. À l'heure actuelle, aucun signal continu n'est détecté.
4. Faites pivoter le bouton Lux dans le sens antihoraire jusqu'au minimum. Si le test est effectué sur 10lux ou plus, la charge ne doit pas fonctionner après le fonctionnement de la charge inductive; Mais si vous couvrez la fenêtre de détection avec un objet opaque (serviette, etc.), la charge fonctionnera. En l'absence de signaux de détection, la charge doit cesser de fonctionner dans les 10 secondes à 8 minutes.
Ce manuel concerne la programmation de contenu actuelle de ce produit, il y a des modifications et des modifications pour le fabricant sans préavis!
Il est strictement interdit de copier le contenu du manuel d'instructions à toute autre fin sans l'autorisation de l'entreprise.
