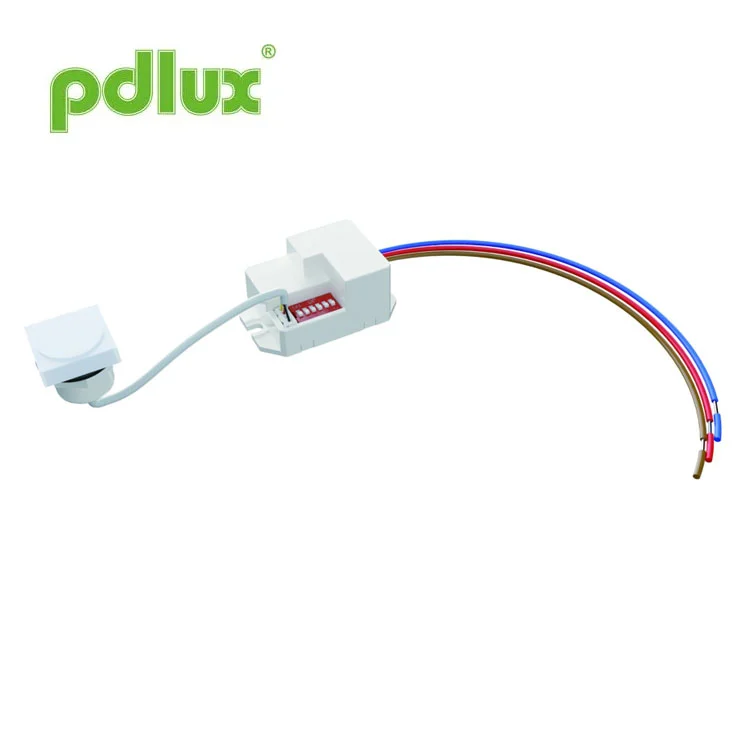

Nouveau capteur micro-ondes à tête carrée 5,8 GHz pour cage d'escalier et couloir étroits
Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
Modèle:PD-MB15Y
envoyer une demande

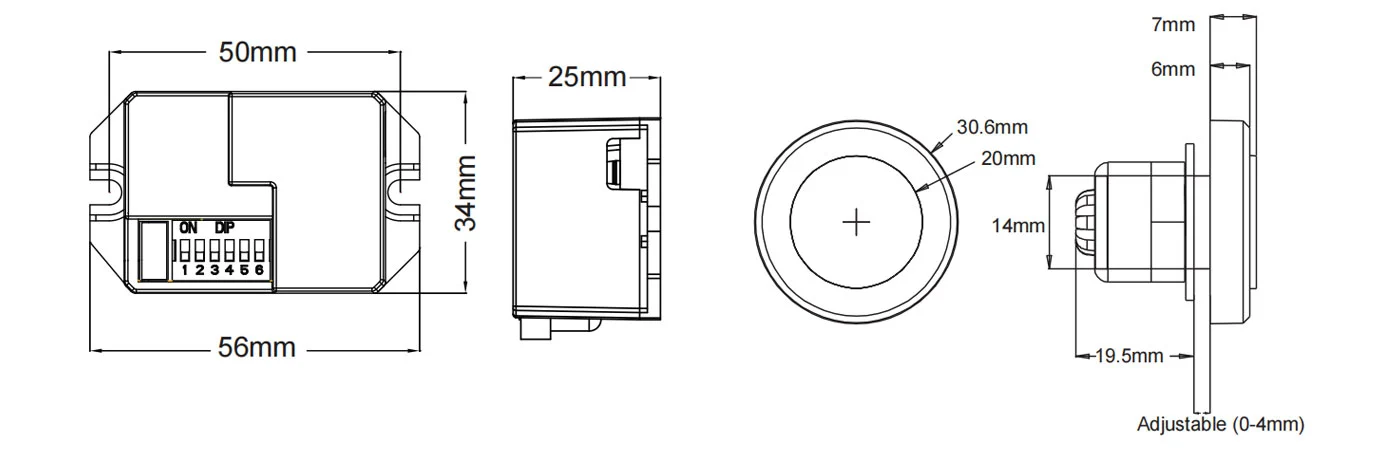

Taille du produit
Résumé
Il s'agit d'un capteur micro-onde numérique de haute précision dont la plage de détection est de 360° et la fréquence de travail est de 5,8 GHz. Il est basé sur le principe Doppler qui intègre l'émission et la réception. Il adopte un MCU (Micro Control Unit) qui augmente considérablement sa précision et diminue son taux de défauts. Il est d’apparence délicate et de structure compacte. Il peut être connecté indépendamment aux charges ou installé facilement à l'intérieur des luminaires avec abat-jour en verre ou en plastique. Il est largement appliqué dans les passages, les toilettes, les ascenseurs, les ménages ou autres espaces publics pour la protection de la sécurité ou les économies d'énergie.
Caractéristiques
1. Non-radiation : sa puissance d'émission est inférieure à 0,2 mW, ce qui ne nuit pas au corps humain.
2. Forte capacité anti-interférence, peut fonctionner dans la plage de température de-15 ℃ à + 70 ℃.
3. La fréquence est constante et la dérive de fréquence ne se produira pas dans la plage de fréquences.

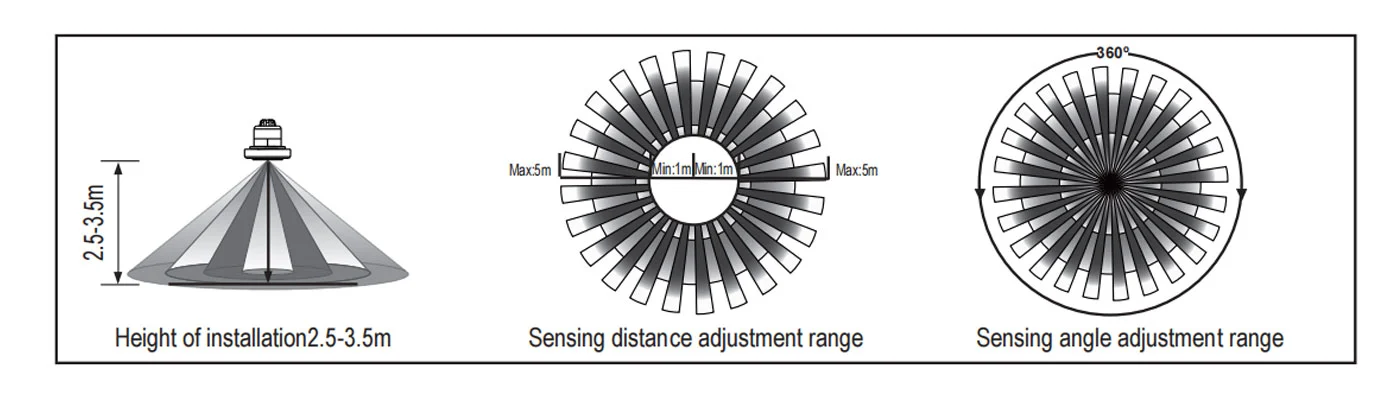

Informations sur le capteur

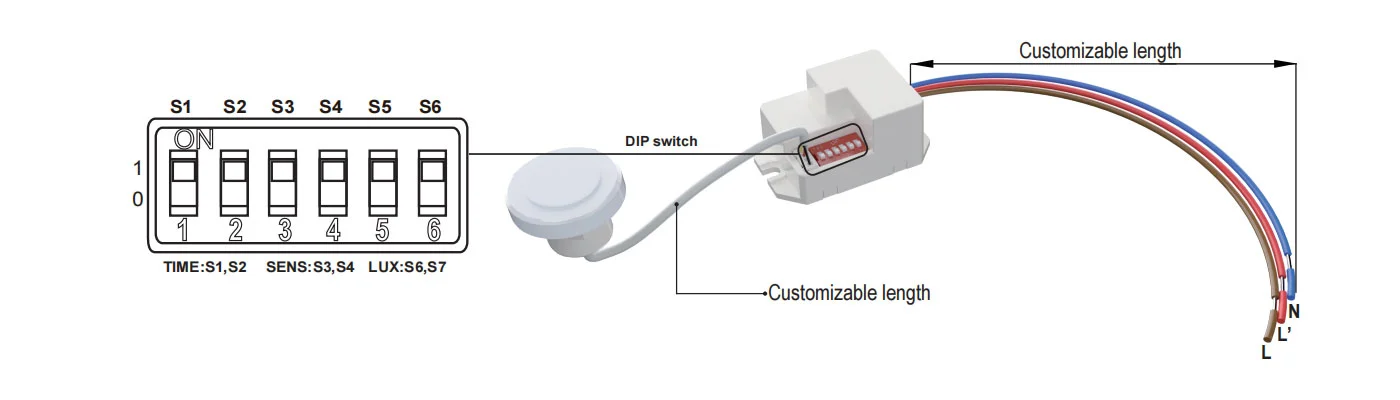

Mode de réglage : commutateur DIP
Caractéristiques
=| Source d'alimentation | 220-240 VCA |
| Fréquence du secteur | 50Hz |
| Système HF | 5,8 GHz (fréquence centrale) onde électrique CW, bande ISM |
| Charge nominale | 800W Max. tungstène 200 W max. fluorescent et LED. |
| Niveau de protection | IP20, classe II |
| Site d'installation | en intérieur, montage au plafond |
| Puissance d'émission | <0,2mW |
| Angle de détection | 360° |
| Plage de détection | 1m-2m-4m-5m (rayons) (réglable) |
| Réglage de l'heure | 8sec-3min-10min-15min, (réglable) |
| Contrôle de la lumière | 10LUX-50LUX->2000LUX, (réglable |
| Consommation d'énergie | environ 0,5 W |
| Température de travail | -15°C~+70°C |
Réglage de l'heure S1 S2
Il peut être défini entre 8 secondes et 15 minutes. Tout mouvement détecté avant l’expiration de ce délai relancera le chronomètre. Il est recommandé de sélectionner le temps le plus court pour ajuster la plage de détection et effectuer le test de marche. Pour régler le commutateur sur ON, c'est « 1 », sur OFF, c'est « 0 ».
Il s'agit principalement du réglage du temps de retard à partir du moment où le signal est détecté et l'allumage automatique de la lumière jusqu'à l'extinction automatique de la lumière. Vous pouvez définir le temps de retard selon vos besoins pratiques. Mais vous feriez mieux de réduire le temps de retard pour des raisons d'économie d'énergie, puisque le capteur à micro-ondes a la fonction de détection continue, c'est-à-dire que tout mouvement détecté avant l'expiration du temps de retard redémarrera la minuterie et la lumière restera allumée uniquement s'il y a un humain dans la plage de détection.
Réglage de la plage de détection (sensibilité) S3 S4
La portée de détection est le terme utilisé pour décrire les rayons du cercle grossier projeté sur le sol lorsqu'il est installé à une hauteur de 3 m. Pour régler le commutateur sur ON, c'est « 1 », sur OFF, c'est « 0 ».
Remarque : lors de l'utilisation de ce produit, veuillez régler la sensibilité (plage de détection) à une valeur appropriée mais au maximum pour éviter la réaction anormale causée par la détection facile d'un mauvais mouvement par les feuilles et les rideaux qui soufflent, les petits animaux ou les interférences du réseau électrique et des équipements électriques. Tout ce qui précède entraînera une réaction d’erreur. Lorsque le produit ne fonctionne pas normalement, essayez de réduire la sensibilité de manière appropriée, puis testez-le. Le mouvement humain provoquera l'induction du capteur, donc lorsque vous effectuez un test de fonctionnement, veuillez quitter la région d'induction et ne pas faire de mouvement pour empêcher le fonctionnement continu du capteur.
Réglage du contrôle de la lumière S5 S6
Il peut être défini dans la plage de 10~>2000 LUX. Pour régler le commutateur sur ON, c'est « 1 », sur OFF, c'est « 0 ».
Ce manuel concerne la programmation du contenu actuel de ce produit, il y a des changements et des modifications du fabricant sans préavis !
Il est strictement interdit de copier le contenu du manuel d'instructions à toute autre fin sans l'autorisation de l'entreprise.
| Faute | Cause de l'échec | Solution |
| La charge ne fonctionne pas. | L’éclairage est mal réglé. | Ajustez le réglage de la charge. |
| La charge est cassée. | Changez la charge. | |
| Le courant est coupé. | Mettez sous tension. | |
| La charge fonctionne tout le temps. | Il y a un signal continu dans la zone de détection. | Vérifiez les paramètres du zone de détection. |
| La charge fonctionne quand il y a aucun signal de mouvement détecté. | La lampe n'est pas bien installée et le capteur ne parvient pas à détecter des signaux fiables. | Réajustez le lieu d'installation. |
| Le signal en mouvement est détecté par le capteur (mouvement derrière le mur, le mouvement de petits objets, etc.) | Vérifiez les paramètres de la zone de détection. | |
| La charge ne fonctionne pas lorsqu'un signal de mouvement est détecté. | La vitesse de déplacement est trop rapide ou la zone de détection définie est trop petite. | Vérifiez les paramètres de la zone de détection. |
Avertissement! Les situations suivantes entraîneront une réaction d'erreur.
1. L'installation sur l'objet à bascule entraînera une réaction d'erreur.
2. Le rideau tremblant soufflé par le vent entraînera une réaction d'erreur. Veuillez sélectionner l'endroit approprié pour l'installation.
3. Être installé là où le trafic est intense entraînera une réaction d'erreur.
4. Les étincelles produites par certains équipements à proximité entraîneront une réaction d'erreur.
● Veuillez confirmer auprès d'un installateur professionnel.
● Pour des raisons de sécurité, veuillez couper l'alimentation avant les opérations d'installation et de retrait.
● Toute perte causée par un mauvais fonctionnement, le fabricant n'assume aucune responsabilité.
