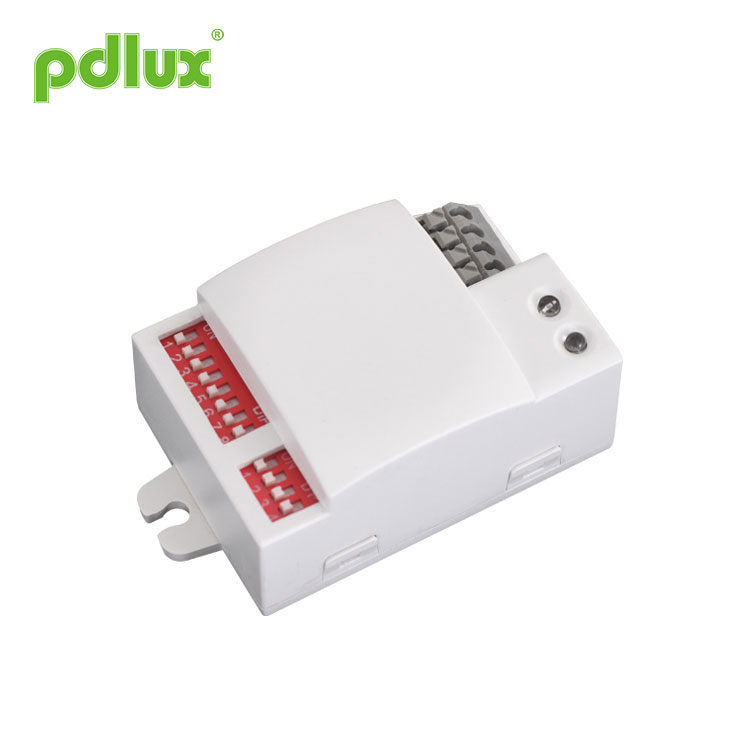

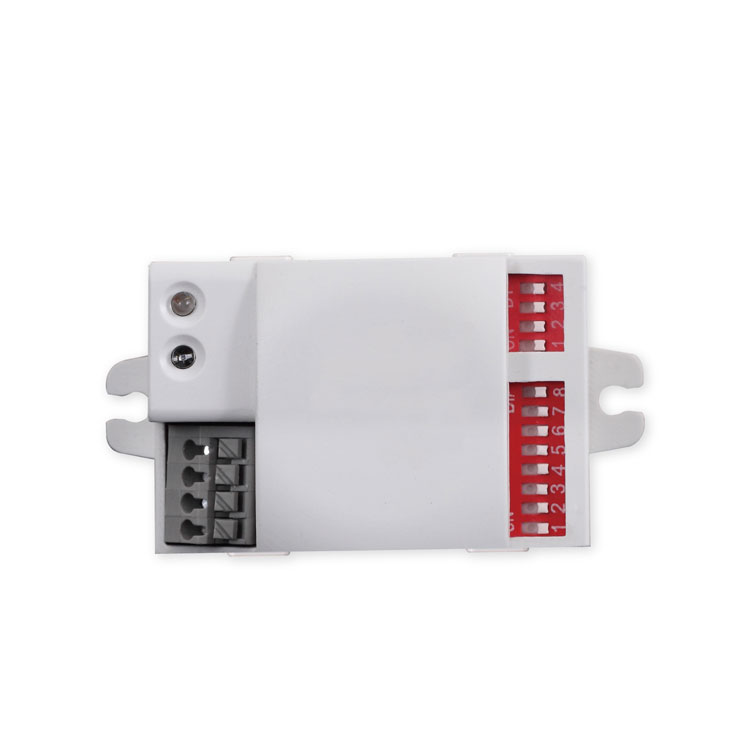

Mini capteur HF

Le mini capteur HF peut être installé à l’intérieur d’un produit en verre et en plastique car ces matériaux ont peu d’effet sur les micro-ondes. Connectez le produit comme indiqué ci-dessous ; vous pouvez changer une lumière commune en lumière automatique.

Modèle:Mini HF Sensor

envoyer une demande

Mini capteur HF

Caractéristiques

Source d'alimentation : 220-240VAC

Fréquence d'alimentation: 50Hz

Charge nominale : 500 W max.

(220VAC tungstène cosφ=1)

200 W maximum.

(Cosφ fluorescent 220VAC=0,5)

Système HF : radar CW 5,8 GHz, bande ISM

Site d'installation : montage au plafond, installation murale

Puissance d'émission : <0,2 mW

Angle de détection : 360° (installation au plafond)

180°(installation murale)

Plage de détection : 2 à 10 m (rayons) (réglable)

Réglage de l'heure : 6 sec/1 min/5 min/10 min/20 min (réglable)

Contrôle de la lumière : ≤10LUX/25LUX/50LUX/150LUX/2000LUX

(Ajustable)

Puissance en veille : env. 0,5W

Note:la sortie haute fréquence de

ce capteur est <0,2 mW - ce n'est qu'un

5000 de la puissance d'émission d'un

téléphone portable ou la sortie d'un

four micro-onde.

Informations sur le capteur

Utilisation du champ et de l'introduction

PD-MV1001 est un capteur d'objet en mouvement qui peut détecter une plage de 360 ° et sa fréquence de travail est de 5,8 G. L'avantage de ce produit est un état de fonctionnement stable (température de fonctionnement stable : -15 °C ~ + 70 °C), PD-MV1001adopte un capteur micro-ondes (sortie haute fréquence <0,2 mW), de sorte qu'il soit sûr et fonctionne mieux que le capteur infrarouge.

Il peut être installé à l’intérieur d’un produit en verre et en plastique car ces matériaux ont peu d’effet au micro-ondes. Connectez le produit comme indiqué ci-dessous ; vous pouvez changer une lumière commune en lumière automatique.

Utilisé en plafonnier

Ce produit peut être utilisé dans plus de domaines que les exemples ci-dessus.

Vous pouvez également installer un PD-MV1001 directement au plafond pour contrôler une allée. Il n'y a pas de problème.

Ce produit vous attendra fidèlement. Il allumera la lumière automatiquement lorsque vous passerez et l'éteindra automatiquement lorsque vous l'arrêterez. Vous pouvez régler le délai de fermeture

pour répondre à vos besoins. Par exemple, vous pouvez régler le contrôleur coulissant TIME pour sélectionner le temps de retard de 6 secondes à 20 minutes lorsque vous pensez revenir dans 10 minutes. Le contrôleur coulissant TIME est le suivant (tenir à l'écart de la zone de détection après avoir ajusté le temps de test ou que le temps de détection sera inexact lorsqu'un objet en mouvement est à nouveau détecté par le produit).

Paramétrage

Réglage du contrôle de la lumière L1 L2 L3 L4

Le seuil de réponse lumineuse choisi peut être infiniment compris entre env. 10-2000lux, tirez l'interrupteur sur la position ON comme "1", tirez l'interrupteur sur la position OFF comme "0", l'emplacement de l'interrupteur et la plage de détection du tableau correspondant sont les suivants :

Paramètre de plage de détection S1 S2 S3 S4

La plage de détection est le terme utilisé pour décrire les rayons de la zone de détection plus ou moins circulaire produite au sol après avoir monté le capteur lumineux à une hauteur de 2,5 m, tirez l'interrupteur sur la position ON comme "1", tirez l'interrupteur sur la position OFF position comme "0", l'emplacement du changement et la plage de détection du tableau correspondant sont les suivants :

Avis:lors de l'utilisation de ce produit, veuillez régler la sensibilité (plage de détection) à une valeur appropriée mais au maximum pour éviter la réaction anormale provoquée par la détection facile d'un mauvais mouvement par les feuilles et les rideaux qui soufflent, les petits animaux ou les interférences du réseau électrique et équipement électrique. Tout ce qui précède entraînera une réaction d’erreur. Lorsque le produit ne fonctionne pas normalement, essayez de réduire la sensibilité de manière appropriée, puis testez-le.

Rappel amical : lors de l'installation de deux ou plusieurs micro-ondes ensemble, vous devez vous tenir à 4 mètres l'un de l'autre, sinon les interférences entre eux entraîneront une réaction d'erreur.

Réglage de l'heure S5 S6 S7 S8

La lumière peut être réglée pour rester allumée pendant n'importe quelle période entre env. 6 secondes et un maximum de 20 minutes. Tout mouvement détecté avant l’expiration de ce délai relancera le chronomètre. Il est recommandé de sélectionner le temps le plus court pour ajuster la zone de détection et pour effectuer le test de marche. Tirez l'interrupteur sur la position ON comme "1", tirez l'interrupteur sur la position OFF comme "0", l'emplacement du commutateur et la plage de détection du correspondant le tableau est le suivant :

Il s'agit principalement du réglage du temps de retard à partir du moment où le signal est détecté et de l'allumage automatique de la lumière jusqu'à l'extinction automatique de la lumière. Vous pouvez définir le temps de retard selon vos besoins pratiques. Mais vous feriez mieux de réduire le délai pour des raisons d'économie d'énergie, car le capteur à micro-ondes a la fonction de détection continue, c'est-à-dire que tout mouvement détecté avant l'expiration du délai redémarrera la minuterie et la lumière restera allumée. seulement s'il y d'un humain dans la plage de détection.

Défaut et solution

Faute	Cause de l'échec	Solution
La charge ne fonctionne pas.	L’éclairage est mal réglé.	Ajustez le paramètre de la charge.
	La charge est cassée.	Changez la charge.
	Le courant est coupé.	Mettez sous tension.
La charge fonctionne tout le temps.	Il y un signal continu dans la région de détection.	Vérifiez les paramètres du zone de détection.
La charge fonctionne lorsqu'aucun signal de mouvement n'est détecté.	La lampe n'est pas bien installée, de sorte que le capteur ne parvient pas à détecter des signaux fiables.	Réajustez le lieu d'installation.
	Le signal de mouvement est détecté par le capteur (mouvement derrière le mur, mouvement de petits objets, etc.)	Vérifiez les paramètres de la zone de détection.
La charge ne fonctionne pas lorsqu'un signal de mouvement est détecté.	La vitesse de mouvement est trop rapide ou la zone de détection définie est trop petite.	Vérifiez les paramètres de la zone de détection.

● Veuillez confirmer auprès d'un installateur professionnel.

● Pour des raisons de sécurité, veuillez couper l'alimentation avant les opérations d'installation et de retrait.

● Toute perte causée par un mauvais fonctionnement, le fabricant n'assume aucune responsabilité.

Nous nous engageons à promouvoir la qualité et la fiabilité du produit, cependant, tous les composants électroniques ont certaines probabilités de devenir inefficaces, ce qui entraînera des problèmes. Lors de la conception, nous avons prêté attention aux conceptions redondantes et adopté un quota de sécurité pour éviter tout problème.

Cette instruction, sans notre autorisation, ne doit pas être copiée à d’autres fins.
