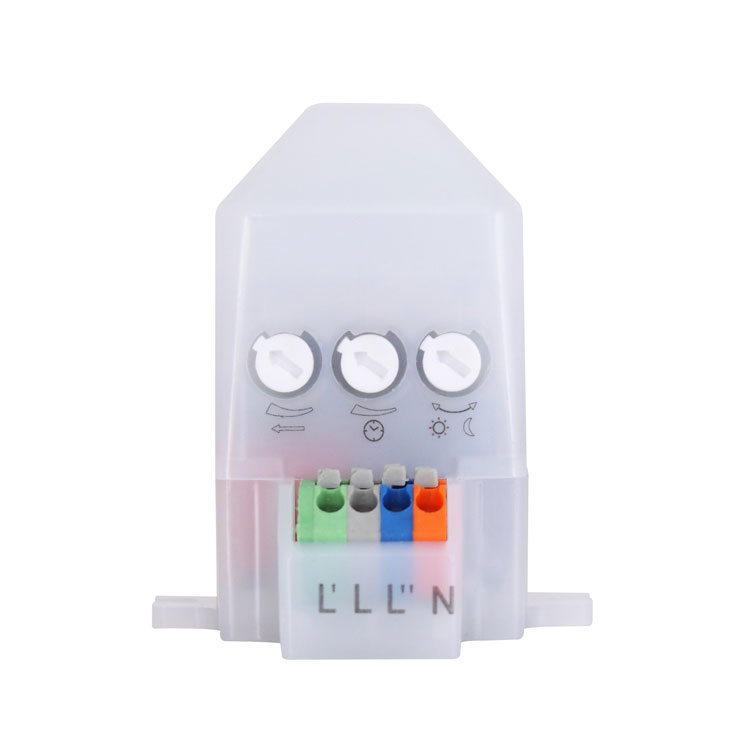

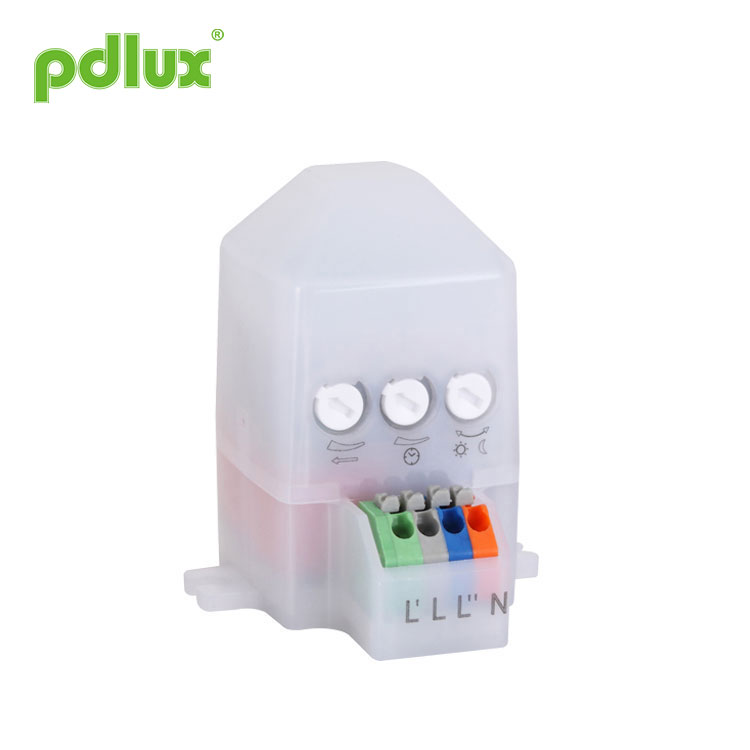

Détecteur de mouvement à micro-ondes

Le détecteur de mouvement à micro-ondes est un capteur à micro-ondes numérique de haute précision dont la plage de détection est de 360° et la fréquence de travail est de 5,8 GHz. Il est basé sur le principe Doppler qui intègre l'émission et la réception. Il adopte un MCU (Micro Control Unit) qui augmente considérablement sa précision et diminue son taux de défauts. Il est d’apparence délicate et de structure compacte.

Modèle:PD-MV1017A

envoyer une demande

Détecteur de mouvement à micro-ondes

Résumé
Il s'agit d'un capteur micro-onde numérique de haute précision dont la plage de détection est de 360° et la fréquence de travail est de 5,8 GHz. Il est basé sur le principe Doppler qui intègre l'émission et la réception. Il adopte un MCU (Micro Control Unit) qui augmente considérablement sa précision et diminue son taux de défauts. Il est d’apparence délicate et compact en structureculture. Il peut être connecté indépendamment aux charges ou installé facilement à l'intérieur des luminaires avec abat-jour en verre ou en plastique. Il est largement appliqué dans les passages, les toilettes, les ascenseurs, les ménages ou autres espaces publics pour la protection de la sécurité ou les économies d'énergie. Il fait l'objet de plusieurs brevets techniques et constitue le choix idéal pour votre vie intelligente.

EN 61058-1:2002+A2:2008
EN 50317:2002
EN 301 489-1 V1.8.1(2008-04)
EN 301 489-3 V1.4.1(2002-08)
EN 300 440-1 V1.5.1(2009-03)
EN 300 440-2 V1.3.1(2009-03)

Caractéristiques
1. Non-radiation : sa puissance d'émission est inférieure à 0,3 mW, ce qui ne nuit pas au corps humain.
2. Performance fiable et stable : il applique le filtrage RC et le filtrage numérique dans le traitement numérique. Il utilise également la technologie numérique de déclenchement du zéro, c'est-à-dire qu'au point zéro, il sera automatiquement connecté ou automatiquement déconnecté. Il utilise le relais haute puissance Tyco pour contrôler la sortie, ce qui garantit ses performances fiables. Il adopte une puce de gestion de l'alimentation pour garantir ses performances stables en 100-240 V/AC.
3. Réglage à distance : il est conçu avec la fonction à distance, c'est-à-dire que vous pouvez prérégler sa fonction par potentiomètre ou télécommande selon vos besoins pratiques.

Caractéristiques

Source d'alimentation : 100-240 V/AC
Fréquence d'alimentation : 50/60 Hz
Puissance d'émission : <0,3 mW
Charge nominale :
2400 W/10 A, max, tungstène (cosφ = 1) (220-240 V/AC).
600 W/5 A, maximum, fluorescent (cosφ = 0,5) (220-240 V/AC).
1200 W/10 A, max, tungstène (cosφ = 1) (100-130 V/AC).
300 W/5 A, maximum, fluorescent (cosφ = 0,5) (100-130 V/AC).
Température de fonctionnement : -15°C~+70°C

Niveau de protection : IP20, classe II
Site d'installation : à l'intérieur, montage au plafond
Système HF : onde électrique CW 5,8 GHz, bande ISM
Angle de détection : 360°
Plage de détection : 1 à 11 m (rayons) (réglable)
Réglage de l'heure : 8 sec-12 min (réglable)
Contrôle de la lumière : 10-1000LUX, (réglable)
Consommation d'énergie : environ 0,5 W

Informations sur le capteur

Applications
Les micro-ondes peuvent pénétrer dans le verre, le plastique et le bois. Le capteur à micro-ondes peut donc être installé à l'intérieur de l'abat-jour constitué d'une certaine épaisseur de verre, de plastique ou de bois. Par exemple, pour l'application dans les éclairages, ce n'est qu'en effectuant la connexion comme indiqué ci-dessous que vous pouvez changer les éclairages communs en éclairages à détection automatique.

Mode de connexion un :
Connectez N, L à l'alimentation ; Connectez N, L' à la charge.
Connectez la charge à L', la charge fonctionnera lorsque le signal est détecté et cessera de fonctionner pendant le délai prédéfini lorsqu'il n'y a pas de signaux suivants.

Mode de connexion deux :
Connectez N, L à l'alimentation ; Connectez N, L'' à la charge.
Connectez la charge à L'', la charge fonctionnera, lorsque le signal est détecté, la charge cessera de fonctionner.

L'application ci-dessus à l'intérieur des éclairages est l'une des multiples utilisations pratiques. Vous pouvez également en installer un ou plusieurs à l’intérieur du plafond ou du sol pour contrôler l’ensemble du passage.
Rappel amical : lors de l'installation de deux ou plusieurs micro-ondes ensemble, vous devez vous tenir à 4 mètres l'un de l'autre, sinon les interférences entre eux entraîneront une réaction d'erreur.

Première méthode de réglage : potentiomètre

(1)Réglage de la plage de détection (sensibilité)
	La portée de détection est le terme utilisé pour décrire les rayons du cercle grossier projeté sur le sol lorsqu'il est installé à une hauteur de 2,5 m. Tourner le bouton à fond dans le sens inverse des aiguilles d'une montre correspond à la plage minimale, et à fond dans le sens des aiguilles d'une montre correspond à la plage maximale.
Note:la plage de détection ci-dessus est obtenue dans le cas d'une personne mesurant entre 1,6 et 1,7 m avec une silhouette moyenne et se déplaçant à une vitesse de 1,0 à 1,5 m/s. si la stature, la silhouette et la vitesse de déplacement de la personne changent, la plage de détection changera également. Avis:lors de l'utilisation de ce produit, veuillez régler la sensibilité (plage de détection) à une valeur appropriée mais au maximum pour éviter la réaction anormale provoquée par la détection facile d'un mauvais mouvement par les feuilles et les rideaux qui soufflent, les petits animaux ou le interférence du réseau électrique et des équipements électriques. Tout ce qui précède entraînera une réaction d’erreur. Lorsque le produit ne fonctionne pas normalement, essayez de réduire la sensibilité de manière appropriée, puis testez-le. Le mouvement humain provoquera l'induction du capteur. Ainsi, lorsque vous effectuez un test de fonctionnement, veuillez quitter la région d'induction et ne faites aucun mouvement pour éviter Le capteur fonctionne en continu. Petit rappel:lors de l'installation de deux ou plusieurs micro-ondes ensemble, vous devez vous tenir à 4 mètres l'un de l'autre, sinon les interférences entre eux entraîneront une réaction d'erreur.
(2)Réglage de l'heure
	Il peut être défini de 8 secondes (tourner complètement dans le sens inverse des aiguilles d'une montre) à 12 minutes (tourner complètement dans le sens des aiguilles d'une montre). Tout mouvement détecté avant l’expiration de ce délai relancera le chronomètre. Il est recommandé de sélectionner le temps le plus court pour ajuster la plage de détection et effectuer le test de marche.
NOTE:Lorsque la lumière s'éteint automatiquement, il faudra 1 seconde avant que le capteur soit prêt à détecter un autre mouvement, c'est-à-dire que seul le signal détecté 1 seconde plus tard peut allumer automatiquement la lumière. Il s'agit principalement du réglage du temps de retard à partir du moment où le signal est détecté et l'allumage automatique de la lumière jusqu'à l'extinction automatique de la lumière. Vous pouvez définir le temps de retard selon vos besoins pratiques. Mais vous feriez mieux de réduire le temps de retard pour des raisons d'économie d'énergie, puisque le capteur à micro-ondes a la fonction de détection continue, c'est-à-dire que tout mouvement détecté avant l'expiration du temps de retard redémarrera la minuterie et la lumière restera allumée. seulement s'il y a un humain dans la plage de détection.
(3) réglage du contrôle de la lumière
	Il peut être défini dans la plage de 10 à 1 000 LUX. Tourner le bouton complètement dans le sens inverse des aiguilles d'une montre est d'environ 10 lux, complètement dans le sens des aiguilles d'une montre est d'environ 1 000 lux. Lors du réglage de la zone de détection et de l'exécution du test de marche à la lumière du jour, vous devez tourner le bouton complètement dans le sens des aiguilles d'une montre.
Note:veuillez ne pas ajuster les trois boutons fonctionnels de manière excessive. C'est parce que les trois boutons fonctionnels ont été connectés directement aux composants, il y a une petite butée dans chacun des trois composants, lorsque vous ajustez les boutons du début à la fin, une rotation excessive endommagera la butée et conduira à 360°. faire demi-tour sans arrêt. La limite de plage de réglage est de 270°, veuillez y prêter attention.
Deuxième méthode de réglage : télécommande ON : appuyez sur ON, la charge connectée continuera à fonctionner pendant 6 heures puis passera automatiquement en mode AUTO. OFF : appuyez sur OFF, la charge connectée sera éteinte pendant 6 heures puis passera automatiquement en mode AUTO. AUTO : appuyez sur AUTO, le capteur entre en mode de détection automatique, c'est-à-dire que lorsque le signal est détecté et que l'intensité de la lumière ambiante est inférieure à la valeur prédéfinie, la charge fonctionne.

Petit rappel:il existe deux manières de définir sa fonction et la dernière définition sera effective et toujours valable même si le capteur redémarre.

1. L'installation sur l'objet à bascule entraînera une réaction d'erreur.
2. Le rideau tremblant soufflé par le vent entraînera une réaction d'erreur. Veuillez sélectionner l'endroit approprié pour l'installation.
3. Être installé là où le trafic est intense entraînera une réaction d'erreur.
4. Les étincelles produites par certains équipements à proximité entraîneront une réaction d'erreur.

Défaut et solution

Faute	Cause de l'échec	Solution
La charge ne fonctionne pas.	L’éclairage est mal réglé.	Ajustez le réglage de la charge.
	La charge est cassée.	Changez la charge.
	Le courant est coupé.	Mettez sous tension.
La charge fonctionne tout le temps.	Il y a un signal continu dans la zone de détection.	Vérifiez les paramètres de la zone de détection.
La charge fonctionne lorsqu'aucun signal de mouvement n'est détecté.	La lampe n'est pas bien installée, de sorte que le capteur ne parvient pas à détecter des signaux fiables.	Réajustez le lieu d'installation.
	Le signal de mouvement est détecté par le capteur (mouvement derrière le mur, mouvement de petits objets, etc.)	Vérifiez les paramètres de la zone de détection.
La charge ne fonctionne pas lorsqu'un signal de mouvement est détecté.	La vitesse de déplacement est trop rapide ou la zone de détection définie est trop petite.	Vérifiez les paramètres de la zone de détection.

● Veuillez confirmer auprès d'un installateur professionnel.
● Pour des raisons de sécurité, veuillez couper l'alimentation avant les opérations d'installation et de retrait.
● Toute perte causée par un mauvais fonctionnement, le fabricant n'assume aucune responsabilité.

Nous nous engageons à promouvoir la qualité et la fiabilité du produit, cependant, tous les composants électroniques ont certaines probabilités de devenir inefficaces, ce qui entraînera des problèmes. Lors de la conception, nous avons prêté attention aux conceptions redondantes et adopté la sécurité. quota pour éviter tout problème.

Cette instruction, sans notre autorisation, ne doit pas être copiée à d’autres fins.
