Capteur micro-ondes bande KA

Le capteur micro-ondes à bande KA est un capteur micro-ondes numérique de haute précision dont la plage de détection est de 360 ° et la fréquence de travail est de 5,8 GHz. Il est basé sur le principe Doppler qui intègre l'émission et la réception. Il adopte un MCU (Micro Control Unit) qui augmente considérablement sa précision et diminue son taux de défauts. Il est d’apparence délicate et de structure compacte.

Modèle:PD-MV1021

envoyer une demande

Capteur micro-ondes bande KA

Résumé
Il s'agit d'un capteur micro-onde numérique de haute précision dont la plage de détection est de 360° et la fréquence de travail est de 5,8 GHz. Il est basé sur le principe Doppler qui intègre l'émission et la réception. Il adopte un MCU (Micro Control Unit) qui augmente considérablement sa précision et diminue son taux de défauts. Il est d’apparence délicate et de structure compacte. Il peut être connecté indépendamment aux charges ou installé facilement à l'intérieur des luminaires avec abat-jour en verre ou en plastique. Il est largement appliqué dans les passages, les toilettes, les ascenseurs, les ménages ou autres espaces publics pour la protection de la sécurité ou les économies d'énergie. Il fait l'objet de plusieurs brevets techniques et constitue le choix idéal pour votre vie intelligente.

Caractéristiques

Source d'alimentation : 220-240 V/AC
Fréquence d'alimentation : 50 Hz
Puissance d'émission : <0,2 mW
Système HF : onde électrique CW 5,8 GHz, bande ISM
Charge nominale :
1 200 W/5 A, maximum, tungstène (cosφ = 1) (220-240 V/AC).
300 W/2,5 A, maximum, fluorescent (cosφ = 0,5) (220-240 V/AC).

Angle de détection : 360°
Plage de détection : 2 à 10 m (rayons) (réglable)
Réglage du temps : 5sec±1sec - 30min±1min (réglable)
Contrôle de la lumière : <5LUX-2000LUX (réglable)
Site d'installation : à l'intérieur, montage au plafond
Température de fonctionnement : -15°C~+70°C
Consommation d'énergie : environ 0,5 W

Informations sur le capteur

Applications

Les micro-ondes peuvent pénétrer dans le verre, le plastique et le bois. Le capteur à micro-ondes peut donc être installé à l'intérieur de l'abat-jour constitué d'une certaine épaisseur de verre, de plastique ou de bois. Par exemple, pour l'application dans les éclairages, ce n'est qu'en effectuant la connexion comme indiqué ci-dessous que vous pouvez changer les éclairages communs en éclairages à détection automatique.

L'application ci-dessus à l'intérieur des éclairages est l'une des multiples utilisations pratiques. Vous pouvez également en installer un ou plusieurs à l’intérieur du plafond ou du sol pour contrôler l’ensemble du passage.
Rappel amical : lors de l'installation de deux ou plusieurs micro-ondes ensemble, vous devez vous tenir à 4 mètres l'un de l'autre, sinon les interférences entre eux entraîneront une réaction d'erreur.

Première méthode de réglage : commutateur DIP

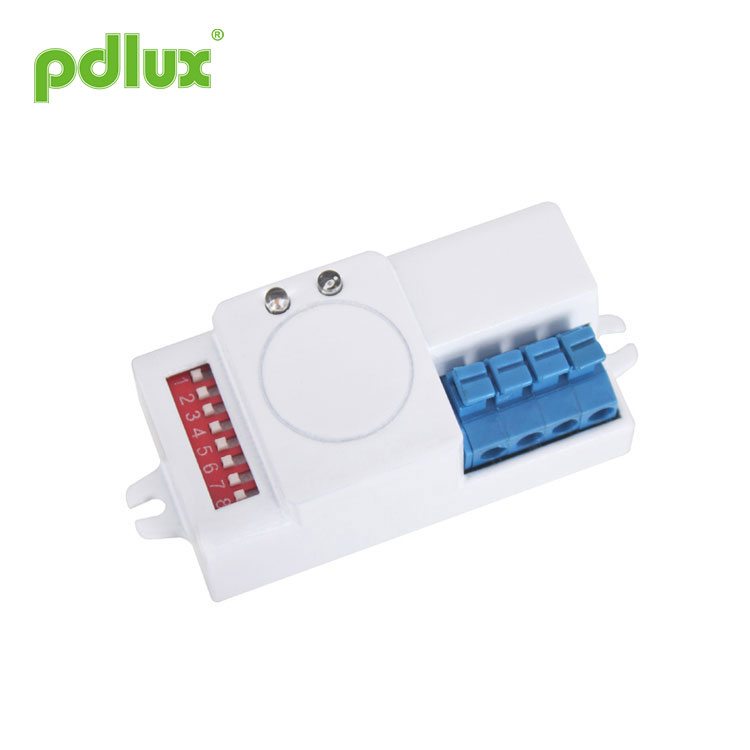

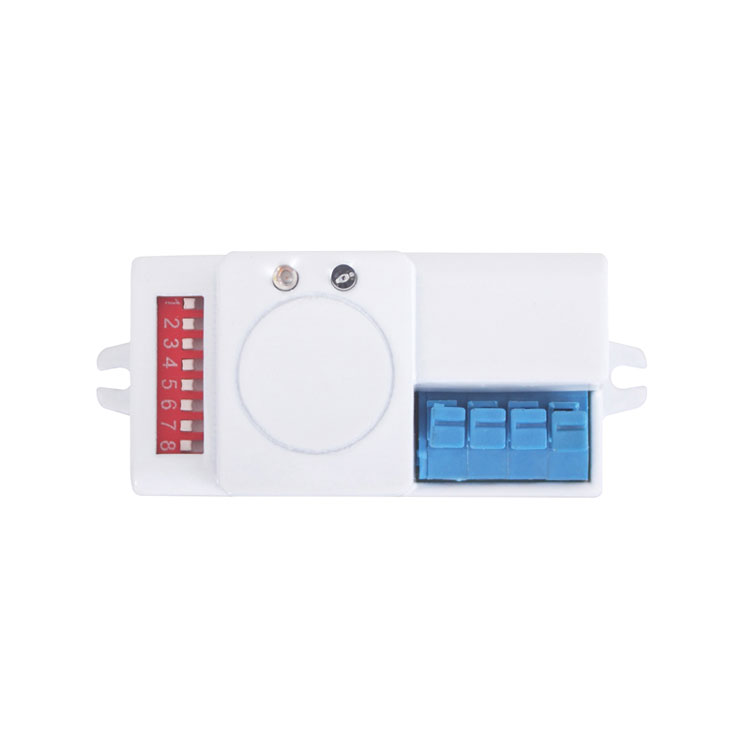

Comme indiqué ci-dessous, par S1, S2 pour définir la plage de détection, S3, S4, S5 le temps de retard, S6, S7, S8 la valeur de contrôle de la lumière. L'ajustement des valeurs peut prendre du temps avant qu'elles ne répondent à vos besoins.

(1)Réglage de la plage de détection (sensibilité) La portée de détection est le terme utilisé pour décrire les rayons du cercle grossier projeté sur le sol lorsqu'il est installé à une hauteur de 2,5 m. Pour régler le commutateur sur ON, c'est « 1 », sur OFF, c'est « 0 ». Lisez à droite le tableau correspondant de la position du commutateur à la plage de détection.
Avis:lors de l'utilisation de ce produit, veuillez régler la sensibilité (plage de détection) à une valeur appropriée mais au maximum pour éviter la réaction anormale provoquée par la détection facile d'un mauvais mouvement par les feuilles et les rideaux qui soufflent, les petits animaux ou les interférences du réseau électrique et équipement électrique. Tout ce qui précède entraînera une réaction d’erreur. Lorsque le produit ne fonctionne pas normalement, essayez de réduire la sensibilité de manière appropriée, puis testez-le. Le mouvement humain provoquera l'induction du capteur, donc lorsque vous effectuez un test de fonctionnement, veuillez quitter la région d'induction et ne pas faire de mouvement pour empêcher le fonctionnement continu du capteur. Petit rappel:lors de l'installation de deux ou plusieurs micro-ondes ensemble, vous devez vous tenir à 4 mètres l'un de l'autre, sinon les interférences entre eux entraîneront une réaction d'erreur.
(2)Réglage de l'heure Il peut être défini de 5 secondes à 30 minutes. Tout mouvement détecté avant l’expiration de ce délai relancera le chronomètre. Il est recommandé de sélectionner le temps le plus court pour ajuster la plage de détection et effectuer le test de marche. Pour régler le commutateur sur ON, c'est « 1 », sur OFF, c'est « 0 ». Lisez à droite le tableau correspondant de la position du commutateur au temps de temporisation.
Il s'agit principalement du réglage du temps de retard à partir du moment où le signal est détecté et l'allumage automatique de la lumière jusqu'à l'extinction automatique de la lumière. Vous pouvez définir le temps de retard selon vos besoins pratiques. Mais vous feriez mieux de réduire le temps de retard pour des raisons d'économie d'énergie, puisque le capteur à micro-ondes a la fonction de détection continue, c'est-à-dire que tout mouvement détecté avant l'expiration du temps de retard redémarrera la minuterie et la lumière restera allumée. seulement s'il y a un humain dans la plage de détection.
(1)Réglage du contrôle de la lumière Il peut être défini dans la plage <5 ~ 2000 LUX. Pour régler le commutateur sur ON, c'est « 1 », sur OFF, c'est « 0 ». Lisez à droite le tableau correspondant de la position du commutateur à la valeur de contrôle de la lumière.

1. L'installation sur l'objet à bascule entraînera une réaction d'erreur.
2. Le rideau tremblant soufflé par le vent entraînera une réaction d'erreur. Veuillez sélectionner l'endroit approprié pour l'installation.
3. Être installé là où le trafic est intense entraînera une réaction d'erreur.
4. Les étincelles produites par certains équipements à proximité entraîneront une réaction d'erreur.

Défaut et solution

Faute	Cause de l'échec	Solution
La charge ne fonctionne pas.	L’éclairage est mal réglé.	Ajustez le réglage de la charge.
	La charge est cassée.	Changez la charge.
	Le courant est coupé.	Mettez sous tension.
La charge fonctionne tout le temps.	Il y a un signal continu dans la zone de détection.	Vérifiez les paramètres de la zone de détection.
La charge fonctionne lorsqu'aucun signal de mouvement n'est détecté.	La lampe n'est pas bien installée, de sorte que le capteur ne parvient pas à détecter des signaux fiables.	Réajustez le lieu d'installation.
	Le signal de mouvement est détecté par le capteur (mouvement derrière le mur, mouvement de petits objets, etc.)	Vérifiez les paramètres de la zone de détection.
La charge ne fonctionne pas lorsqu'un signal de mouvement est détecté.	La vitesse de déplacement est trop rapide ou la zone de détection définie est trop petite.	Vérifiez les paramètres de la zone de détection.

● Veuillez confirmer auprès d'un installateur professionnel.
● Pour des raisons de sécurité, veuillez couper l'alimentation avant les opérations d'installation et de retrait.
● Toute perte causée par un mauvais fonctionnement, le fabricant n'assume aucune responsabilité.

Nous nous engageons à promouvoir la qualité et la fiabilité du produit, cependant, tous les composants électroniques ont certaines probabilités de devenir inefficaces, ce qui entraînera des problèmes. Lors de la conception, nous avons prêté attention aux conceptions redondantes et adopté un quota de sécurité pour éviter tout problème.
Cette instruction, sans notre autorisation, ne doit pas être copiée à d’autres fins.
