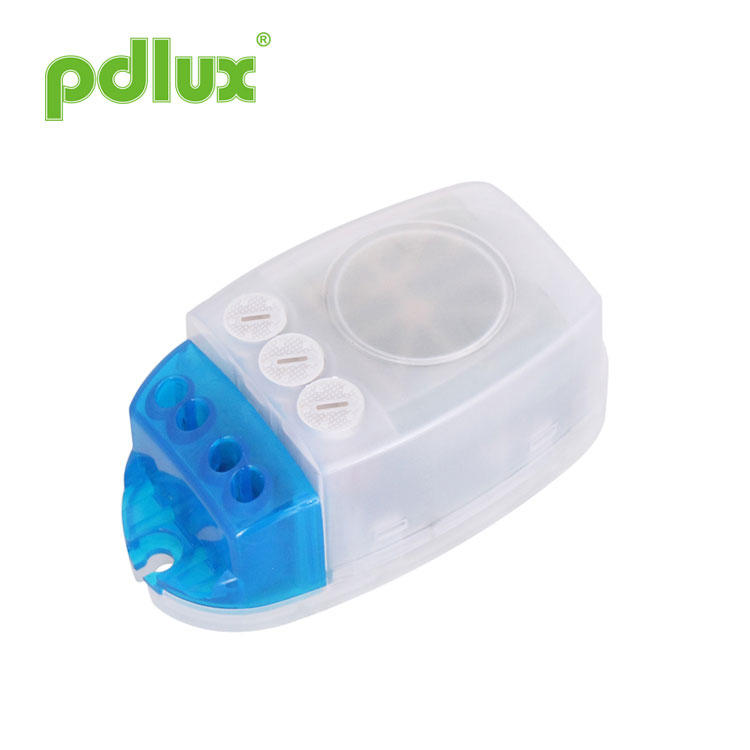

Capteur de mouvement à micro-ondes de conception double PCA
PD-MV1019-Z est un capteur de mouvement à micro-ondes de conception double PCA qui peut détecter une plage de 360 ° et sa fréquence de travail est de 5,8 G. l'avantage de ce produit est un état de fonctionnement stable (température de fonctionnement stable : -15°C~+70°C), PD-MV1019-Z adopte un capteur micro-ondes (sortie haute fréquence <0,2 mW), de sorte qu'il soit sûr et fonctionne mieux que l'infrarouge capteur.
Modèle:PD-MV1019-Z
envoyer une demande
Instructions du capteur micro-ondes PD-MV1019-Z
Capteur de mouvement à micro-ondes de conception double PCA
Résumé
Il utilise le MCU pour calculer avec précision les informations de commutation et contrôle avec précision l'activation du relais au point zéro de l'onde sinusoïdale, de sorte que chaque charge soit activée. Au point zéro de l'onde sinusoïdale, le problème de courant d'appel causé par le mode de contrôle conventionnel lorsque la haute tension sinusoïdale est activée Est évité, en particulier le relais de dommages à courant important généré par le condensateur de grande capacité sous le impact de la haute tension sous la charge. En raison de la diversification des charges électriques actuelles, notamment LED les lampes, les lampes à économie d'énergie et les lampes fluorescentes ont toutes des condensateurs de capacités différentes. C'est un catastrophe pour les relais. Parfois, une lampe LED de 50 W peut générer des surintensités de 80 à 120 A. Le 10A ordinaire le relais ne peut supporter que 3 fois le courant d'appel, et il est probable que le relais sera cassé dans quelques jours ou plusieurs fois. C'est pourquoi les capteurs conventionnels disponibles sur le marché ont une durée de vie courte et un faible courant de charge. Afin de surmonter ce problème, ce produit adopte un calcul de précision numérique avancé pour allumer la charge lorsque l'onde sinusoïdale est au potentiel zéro, résolvant ainsi le problème du courant de surtension de charge, améliorant considérablement le Capacité de charge et prolongation de la durée de vie du produit. La dernière méthode de contrôle de la production de masse la technologie des capteurs peut facilement contrôler n’importe quelle charge. C'est un produit moyen et haut de gamme. Même si le coût est augmentée par rapport à la version conventionnelle, la fiabilité et la durée de vie du produit sont considérablement augmentées. Ce produit équivaut à choisir la tranquillité d'esprit et à choisir la sécurité.
Caractéristiques
1. Non-radiation : sa puissance d'émission est inférieure à 0,2 mW, ce qui ne nuit pas au corps humain.
2. Performance fiable et stable : il applique le filtrage RC et le filtrage numérique dans le traitement numérique. C'est aussi
utilise la technologie de déclenchement numérique zéro, c'est-à-dire qu'au point zéro, il sera automatiquement connecté ou automatiquement déconnecté.
adopte une puce de gestion de l'alimentation pour garantir ses performances stables en tension nominale.
3. Réglage à distance : il est conçu avec la fonction à distance, c'est-à-dire que vous pouvez prérégler sa fonction par potentiomètre.
ou télécommande selon vos besoins pratiques.
Caractéristiques
| Source d'alimentation | 100-240 VCA |
| Fréquence du secteur | 50/60Hz |
| Puissance de transmission | <0,2mW |
| Toutes les charges | 1600 W maximum. (220-240 VCA) |
| 1000W maximum. (100-130 VCA) | |
| Température de travail | -15°C~+70°C |
| Site d'installation | en intérieur, montage au plafond |
| Système HF | Onde électrique CW 5,8 GHz, bande ISM |
| Angle de détection | 360° (installation au plafond), 180° (installation murale) |
| Plage de détection (22 ℃) | 2-8 m (rayons) (réglable) |
| Distance de détection de mouvement vertical | >16m |
| Contrôle de la lumière | 10-1000LUX, (réglable) |
| Réglage de l'heure | 10sec-12min, (réglable) |
| Niveau de protection | IP20, classe II |
Informations sur le capteur
Applications
Les micro-ondes peuvent pénétrer dans le verre, le plastique et le bois. Le capteur micro-ondes peut donc être installé à l'intérieur du
abat-jour fait d'une certaine épaisseur de verre, de plastique ou de bois. Par exemple, l'application dans l'éclairage, seulement si
en établissant la connexion comme indiqué ci-dessous, vous pouvez changer les éclairages communs en éclairages à détection automatique.
Chargez la même chose que le mode de connexion du capteur d'alimentation.
Charge et capteurs de différents modes de connexion d'alimentation.
L'application ci-dessus à l'intérieur des éclairages est l'une des multiples utilisations pratiques. Vous pouvez également en installer un ou plusieurs à l'intérieur
le plafond ou le sol pour contrôler l'ensemble du passage.
Rappel amical : lors de l'installation de deux ou plusieurs micro-ondes ensemble, vous devez garder 4 mètres de distance entre eux.
un autre, sinon les interférences entre eux entraîneront une réaction d'erreur.
Première méthode de réglage : potentiomètre
L'ajustement des valeurs peut prendre du temps avant qu'elles ne répondent à vos besoins.
(1)Réglage de la plage de détection (sensibilité)
La plage de détection est le terme utilisé pour décrire les rayons du cercle grossièrement coulé sur le
sol lorsqu'il est installé à une hauteur de 2,5 m. Tourner le bouton complètement dans le sens inverse des aiguilles d'une montre est la
la plage minimale, complètement dans le sens des aiguilles d'une montre est le maximum.
Remarque : la plage de détection ci-dessus est obtenue dans le cas d'une personne mesurant entre 1,6 m et 1,7 m. grand avec une silhouette médiane et se déplace à une vitesse de 1,0 à 1,5 m/sec. si la stature, la silhouette et changement de vitesse de déplacement, la plage de détection changera également.
Remarque : lors de l'utilisation de ce produit, veuillez régler la sensibilité (plage de détection) à un valeur appropriée mais le maximum pour éviter la réaction anormale provoquée par le facile détection du mauvais mouvement par les feuilles et les rideaux qui soufflent, les petits animaux ou le interférence du réseau électrique et des équipements électriques. Tout ce qui précède mènera au réaction d'erreur. Lorsque le produit ne fonctionne pas normalement, essayez de réduire la sensibilité de manière appropriée, puis testez-le. Le mouvement humain provoquera l'induction du capteur, donc lorsque vous sous le test de fonctionnement, veuillez quitter la région d'induction et ne pas bouger vers empêcher le travail continu du capteur.
Rappel amical : lors de l'installation de deux ou plusieurs micro-ondes ensemble, vous devez gardez 4 mètres les uns des autres, sinon les interférences entre eux entraîneront une erreur réaction.
Remarque : veuillez ne pas ajuster les trois boutons fonctionnels de manière excessive. C'est parce que les trois les boutons fonctionnels étaient connectés directement aux composants, il y a un petit bouchon dans chaque des trois composants, lorsque vous ajustez les boutons du début à la fin, le tour excessif sera endommager le bouchon et conduire à un retournement non-stop à 360 °. La limite de la plage de réglage est 270°, faites attention à cela.
(2)Réglage de l'heure
Le temps de retard peut être réglé entre 10 secondes et 12 minutes. Tout mouvement détecté
avant que ce temps ne s'écoule, le chronomètre redémarrera. Il est recommandé de sélectionner le plus court
temps nécessaire au réglage de la plage de détection et à la réalisation du test de marche.
REMARQUE : lorsque la lumière s'éteint automatiquement, il faudra 4 secondes avant que le capteur soit prêt à détecter.
un autre mouvement, c'est-à-dire que seul le signal détecté 4 secondes plus tard peut allumer automatiquement la lumière.
C'est principalement pour le réglage du temps de retard à partir du moment où le signal est détecté et s'allume.
Allumage automatique jusqu'à l'extinction automatique de la lumière. Vous pouvez définir le temps de retard selon vos besoins pratiques. Mais tu ferais
Il est préférable de réduire le temps de retard dans un souci d'économie d'énergie, car le capteur micro-ondes a le
fonction de détection continue, c'est-à-dire tout mouvement détecté avant le délai
le temps écoulé redémarrera la minuterie et la lumière restera allumée uniquement s'il y a un humain dans la détection
gamme.
(3) réglage du contrôle de la lumière
Il peut être défini dans la plage de 10 à 1 000 LUX. Tourner le bouton à fond dans le sens inverse des aiguilles d'une montre est
Environ 10 lux, à fond dans le sens des aiguilles d'une montre, c'est environ 1000 lux. Lors du réglage de la zone de détection et
En effectuant le test de marche à la lumière du jour, vous devez tourner le bouton à fond dans le sens des aiguilles d'une montre.
Télécommande 14 touches FS14B
SET : touche de réglage du fonctionnement de la télécommande, touche de réglage fonctionnel. Appuyez sur cette touche SET, puis c'est valide pour démarrer la fonction de télécommande. Sinon, la télécommande n'est pas valide. Remarque : vous devez terminer le réglage de la télécommande dans un délai d'une minute ; plus de 1 minutes, il sera verrouillé automatiquement et le capteur micro-ondes ne répondra pas au télécommande. Si vous ne terminez pas le réglage de la télécommande dans un délai d'une minute, vous devez réappuyer sur cette touche SET. Lorsque le capteur micro-ondes répond à la télécommande, chaque Chaque fois que vous appuyez sur la touche, l'indicateur du produit clignote trois fois rapidement. S'il y a Il n'y a pas de flash, cela signifie que le capteur micro-ondes n'a pas reçu le signal de la télécommande contrôleur.
Mode AUTO : appuyez sur cette touche, le produit entre en mode de détection automatique, le produit fonctionne selon les données de réglage. Lorsque vous avez besoin de ce mode AUTO, vous devez définir les données. Réglage de sensibilité : 2 m-4 m-6 m-8 m (rayons.) Réglage du délai : 10 S, 3 MIN, 6 MIN, 12 MIN. Réglage Lux : 10LUX, 50LUX, 150LUX, 2000LUX. Choisissez chaque paramètre en fonction de votre demande. Remarque : appuyer sur la touche SET avant d'utiliser ce mode AUTO. Le SET est la clé pour démarrer la télécommande fonction.
Les situations suivantes entraîneront une réaction d'erreur.
1. L'installation sur l'objet à bascule entraînera une réaction d'erreur.
2. Le rideau tremblant soufflé par le vent entraînera une réaction d'erreur. Veuillez sélectionner l'endroit approprié pour l'installation.
3. Être installé là où le trafic est intense entraînera une réaction d'erreur.
4. Les étincelles produites par certains équipements à proximité entraîneront une réaction d'erreur.
Défaut et solution
| Faute | Cause de l'échec | Solution |
| La charge ne fonctionne pas. | L’éclairage est mal réglé. | Ajustez le réglage de la charge. |
| La charge est cassée. | Changez la charge. | |
| Le courant est coupé. | Mettez sous tension. | |
| La charge fonctionne tout le temps. | Il y a un signal continu dans la zone de détection. | Vérifiez les paramètres de la zone de détection. |
| La charge fonctionne lorsqu'aucun signal de mouvement n'est détecté. | La lampe n'est pas bien installée, de sorte que le capteur ne parvient pas à détecter des signaux fiables. | Réajustez le lieu d'installation. |
| Le signal en mouvement est détecté par le capteur (mouvement derrière le mur, le mouvement de petits objets, etc.) | Vérifiez les paramètres de la zone de détection. | |
| La charge ne fonctionne pas lorsqu'un signal de mouvement est détecté. | La vitesse de déplacement est trop rapide ou la zone de détection définie est trop petite. | Vérifiez les paramètres de la zone de détection. |
● Veuillez confirmer auprès d'un installateur professionnel.
● Pour des raisons de sécurité, veuillez couper l'alimentation avant les opérations d'installation et de retrait.
● Toute perte causée par un mauvais fonctionnement, le fabricant n'assume aucune responsabilité.
Ce manuel constitue le contenu de la programmation du produit, nous ne vous en informerons pas séparément. Il est strictement interdit de copier le contenu du manuel d'instructions à toute autre fin sans l'autorisation de l'entreprise.
