Capteur de mouvement radar Doppler

Le capteur de mouvement radar Doppler peut être installé à l'intérieur d'un produit en verre et en plastique, car ces matériaux ont peu d'effet sur les micro-ondes. Connectez le produit comme indiqué ci-dessous ; vous pouvez changer une lumière commune en lumière automatique.

Modèle:PD-MV1007

envoyer une demande

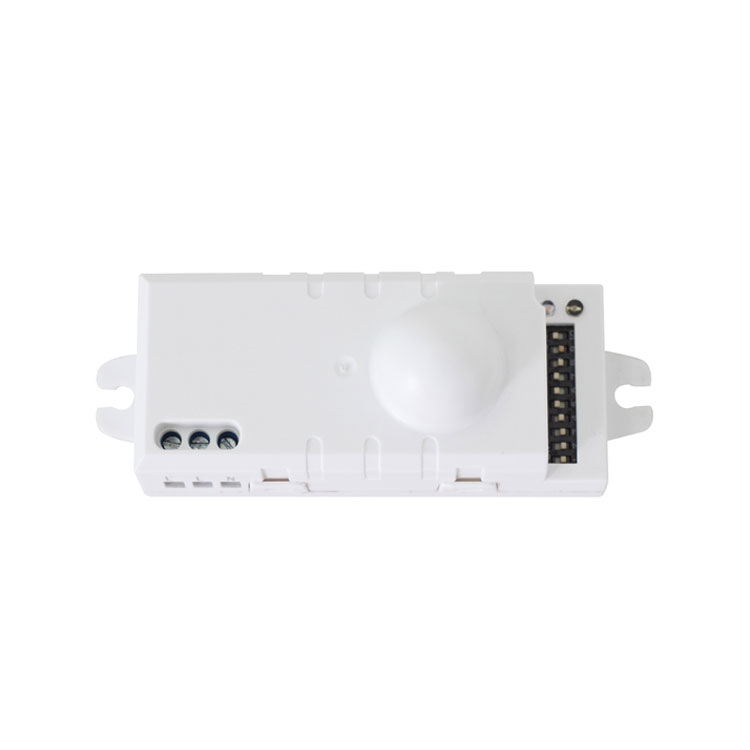

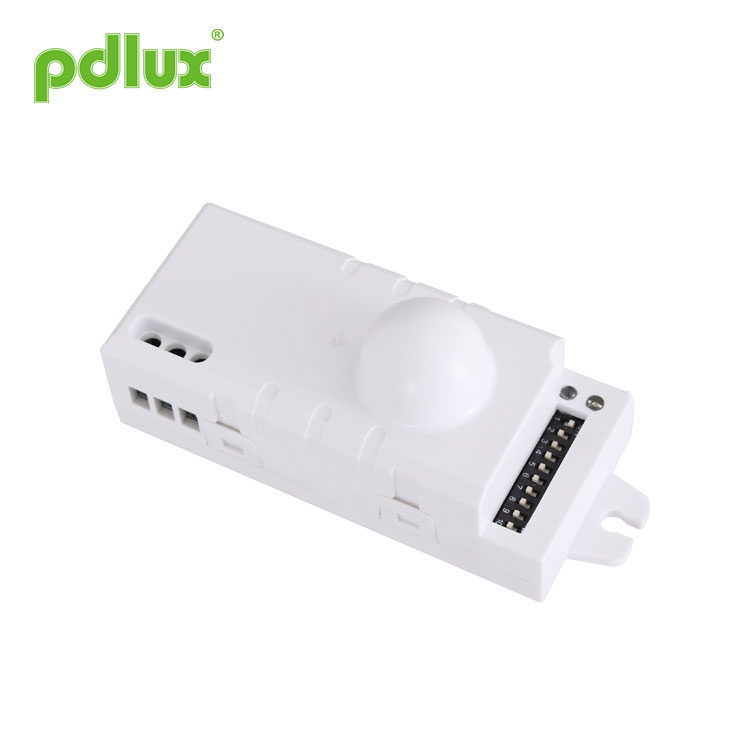

Capteur de mouvement radar Doppler

Apparence et taille

Caractéristiques

Source d'alimentation : 90-240 V/AC
Fréquence d'alimentation : 50/60 Hz
Puissance d'émission : <0,2 mW
Charge nominale :
1 200 W/5 A, maximum, tungstène (cosφ = 1) (220-240 V/AC).
300 W/2,5 A, maximum, fluorescent (cosφ = 0,5) (220-240 V/AC).
600W/5A,Max,tungstène(cosφ=1)(100-130V/AC)
150 W/2,5 A, maximum, fluorescent (cosφ = 0,5) (100-130 V/AC)

Site d'installation : à l'intérieur, montage au plafond
Système HF : onde électrique CW 5,8 GHz, bande ISM
Température de fonctionnement : -15°C~+70°C
Angle de détection : 360°
Plage de détection : 2 m-5 m-8 m-10 m (rayons) (réglable)
Réglage de l'heure : 6sec-1min-3min-5min-10min-15min (réglable)
Contrôle de la lumière : <10LUX-100LUX-300LUX-2000LUX (réglable)
Consommation d'énergie : environ 0,5 W

NOTE:la sortie haute fréquence de ce capteur est <0,2 mW, ce qui représente seulement 5 000 fois la puissance de transmission d'un téléphone portable ou la puissance d'un four à micro-ondes.

Informations sur le capteur

Utilisation du champ et de l'introduction

PD-MV1007 est un capteur d'objet en mouvement qui peut détecter une plage de 360° et sa fréquence de fonctionnement est de 5,8 G. L'avantage de ce produit est un état de fonctionnement stable (température de fonctionnement stable : -15°C~+70°C), PD- MV1007 adopte un capteur micro-ondes (sortie haute fréquence <0,2 mW), de sorte qu'il est sûr et fonctionne mieux que le capteur infrarouge

Il peut être installé à l’intérieur d’un produit en verre et en plastique car ces matériaux ont peu d’effet au micro-ondes. Connectez le produit comme indiqué ci-dessous ; vous pouvez changer une lumière commune en lumière automatique.

Ce produit peut être utilisé dans plus de domaines que les exemples ci-dessus.
Vous pouvez également installer un PD-MV1007 directement au plafond pour contrôler une allée. Il n'y a pas de problème

Ce produit vous attendra fidèlement. Il allumera la lumière automatiquement lorsque vous passerez et l'éteindra automatiquement lorsque vous l'arrêterez. Vous pouvez régler le délai de fermeture pour répondre à vos besoins. Par exemple, vous pouvez régler le contrôleur coulissant TIME pour sélectionner le temps de retard de 6 secondes à 15 minutes lorsque vous pensez revenir dans 15 minutes. Le contrôleur coulissant TIME est le suivant (tenir à l'écart de la zone de détection après avoir ajusté le temps de test ou que le temps de détection sera inexact lorsqu'un objet en mouvement est à nouveau détecté par le produit).

Paramétrage
Montré comme le tableau ci-dessous : en réglant S1, S2, S3, S4, S5 pour définir le temps de retard des produits, en réglant S6, S7 pour définir la plage de détection des produits, en réglant S8, S9, S10 pour régler la lumière. -contrôle des produits.

Si vous souhaitez que le PD-MV1007 détecte une petite zone, vous pouvez simplement régler le contrôleur coulissant de détection SENS à la plage dont vous avez besoin (vous devrez peut-être l'ajuster plusieurs fois jusqu'à ce que vous pensiez que cela convient). Si vous souhaitez que la lumière puisse être Allumé lorsque la luminance des circonstances est inférieure à une certaine valeur, vous pouvez simplement régler le contrôleur coulissant LUX (le contrôleur coulissant de luminance de travail) pour sélectionner la valeur de luminance (vous devrez peut-être l'ajuster plusieurs fois jusqu'à ce que vous pensiez qu'elle convient).

Réglage de l'heure
La lumière peut être réglée pour rester allumée pendant n'importe quelle période entre env. 6 secondes et un maximum de 15 minutes. Tout mouvement détecté avant l’expiration de ce délai relancera le chronomètre. Il est recommandé de sélectionner le temps le plus court pour ajuster la zone de détection et pour effectuer le test de marche. Tirez l'interrupteur sur la position ON comme "1", tirez l'interrupteur sur la position OFF comme "0", l'emplacement du commutateur et la plage de détection du correspondant le tableau est le suivant :

Réglage de la plage de détection (sensibilité)
La plage de détection est le terme utilisé pour décrire les rayons de la zone de détection plus ou moins circulaire produite au sol après avoir monté le capteur lumineux à une hauteur de 2,5 m, tirez l'interrupteur sur la position ON sur "1", tirez l'interrupteur sur OFF position comme "0", l'emplacement du commutateur et la plage de détection du tableau correspondant sont les suivants :

ATTENTION:Lorsque vous utilisez ce produit, veuillez régler la sensibilité à la position appropriée dont vous avez besoin. Veuillez ne pas régler la sensibilité au maximum pour éviter que le produit ne fonctionne normalement en raison d'un mauvais mouvement. Parce que la sensibilité est trop élevée, détectez facilement le mauvais mouvement en le vent souffle les feuilles et les rideaux, les petits animaux et les mauvais mouvements dus à l'interférence du réseau électrique et des équipements électriques. Tous ceux qui mènent le produit ne fonctionnent pas
normalement !

Lorsque le produit ne fonctionne pas normalement, essayez de réduire la sensibilité de manière appropriée, puis testez-le.

Solutions pour éviter les interférences d'impulsions du réseau électrique avec les produits :
En raison de la différence entre les réseaux électriques d'interférence régionaux, l'impulsion d'interférence est incertaine, il n'est donc pas suggéré à l'utilisateur d'ajuster la sensibilité au maximum lors de l'utilisation.
Suggestion : veuillez installer et régler la sensibilité à la distance appropriée en utilisant, ne réglez pas la sensibilité maximale pour éviter un mauvais fonctionnement.

Réglage du contrôle de la lumière
Le seuil de réponse lumineuse choisi peut être infiniment compris entre env. 10-2000lux, tirez l'interrupteur sur la position ON comme "1", tirez l'interrupteur sur la position OFF comme "0", l'emplacement de l'interrupteur et la plage de détection du tableau correspondant sont les suivants :

Dépannage

Faute	Cause de l'échec	Solution
La charge ne fonctionne pas.	L’éclairage est mal réglé.	Ajustez le réglage de la charge.
	La charge est cassée.	Changez la charge.
	Le courant est coupé.	Mettez sous tension.
La charge fonctionne tout le temps.	Il y a un signal continu dans la zone de détection.	Vérifiez les paramètres de la zone de détection.
La charge fonctionne lorsqu'aucun signal de mouvement n'est détecté.	La lampe n'est pas bien installée, de sorte que le capteur ne parvient pas à détecter des signaux fiables.	Réajustez le lieu d'installation.
	Le signal de mouvement est détecté par le capteur (mouvement derrière le mur, mouvement de petits objets, etc.)	Vérifiez les paramètres de la zone de détection.
La charge ne fonctionne pas lorsqu'un signal de mouvement est détecté.	La vitesse de déplacement est trop rapide ou la zone de détection définie est trop petite.	Vérifiez les paramètres de la zone de détection.

Si vous souhaitez utiliser le PD-MV1007 seul, vous pouvez également commander la coque spécialement fabriquée pour le produit à installer, ou vous pouvez sélectionner directement le produit PD-MV10070-A. Le niveau de protection du PD-MV1007-A est IP55, donc le PD-MV1007-A est meilleur que le PD-MV1007 avec une qualité d'étanchéité supérieure.

Lieux de candidature (Selon le besoin du client sélectionné.)

1. L'installation dans l'objet à bascule entraînera un mauvais fonctionnement.
2. Le rideau tremblant qui est soufflé par le vent entraînera un mauvais fonctionnement, veuillez sélectionner l'endroit d'installation approprié.

3. Être installé dans un endroit où le trafic est intense entraînera un mauvais fonctionnement.
4. Cela entraînera un mauvais fonctionnement lorsqu'il y aura des étincelles produites par certains équipements à proximité.

La distance de détection peut être multipliée par la réflexion sur le champ électromagnétique micro-ondes par les matériaux métalliques ou en verre.
Réduisez donc la sensibilité pour atteindre la distance de détection appropriée. Ne tournez jamais le bouton SENS à la valeur maximale pour éviter la détection d'erreurs. L'environnement environnant entraînera également des erreurs, par ex. les automobiles qui passent ou les objets errants provoqués par le vent. Les produits doivent être installés à plus de 4 mètres les uns des autres, sinon les interférences entre eux entraîneront une erreur.

Il s'agit principalement du réglage du temps de retard à partir du moment où le signal est détecté et l'allumage automatique de la lumière jusqu'à l'extinction automatique de la lumière.
Vous pouvez définir le temps de retard selon vos besoins pratiques. Mais vous feriez mieux de réduire le temps de retard pour des raisons d'économie d'énergie, puisque le capteur à micro-ondes a la fonction de détection continue, c'est-à-dire que tout mouvement détecté avant l'expiration du temps de retard redémarrera la minuterie et la lumière restera allumée. seulement s'il y a un humain dans la plage de détection.

Nous nous engageons à promouvoir la qualité et la fiabilité du produit. Cependant, tous les composants électroniques ont certaines probabilités de devenir inefficaces, ce qui entraînera des problèmes. Lors de la conception, nous avons prêté attention aux conceptions redondantes et adopté des quotas de sécurité pour éviter tout problème.

Cette instruction, sans notre autorisation, ne doit pas être copiée à d’autres fins.
