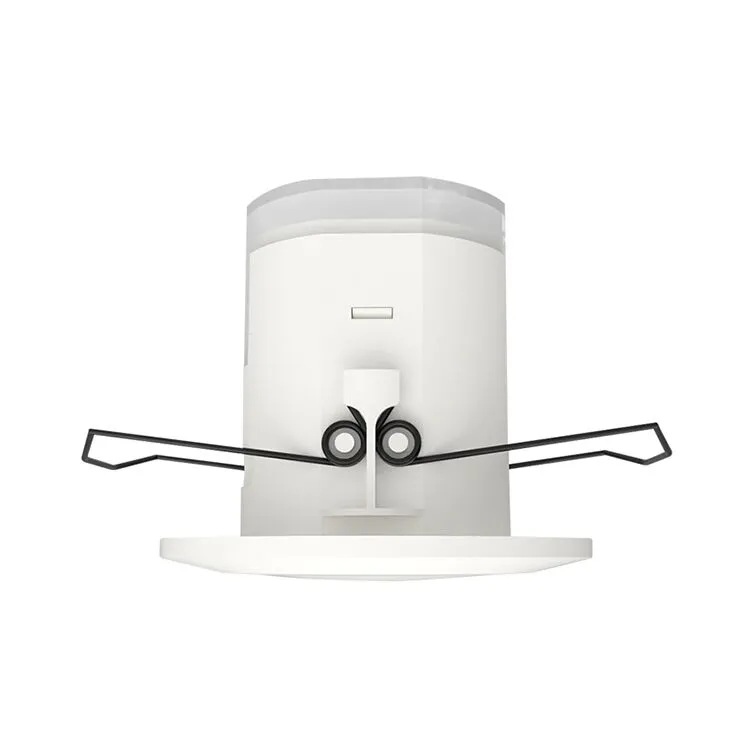

Capteur de mouvement micro-ondes radar Doppler

Le capteur de mouvement de micro-ondes radar Doppler est largement appliqué dans le passage, les toilettes, l'ascenseur, le ménage ou d'autres zones publiques pour la protection de la sécurité ou la réduction de l'énergie. Il demande plusieurs brevets techniques et est le choix parfait pour votre vie intelligente.

Modèle:PD-MV1018B

envoyer une demande

Capteur de mouvement micro-ondes radar Doppler



Résumé
Il s'agit d'un capteur de micro-ondes numériques HI-PROCISE dont la plage de détection est à 360 ° et la fréquence de travail est de 5,8 GHz. Il est basé sur le principe Doppler qui intègre l'émission et la réception. Il adopte MCU (Micro Control Unit) qui augmente considérablement sa précision et diminue son taux de défaut. Il est délicat en apparence et en structure compacte. Il peut être connecté indépendamment aux charges ou facilement installés à l'intérieur des éclairages avec un abat-jour en verre ou en plastique. Il est largement appliqué dans le passage, les toilettes, l'ascenseur, les ménages ou d'autres zones publiques pour la protection de la sécurité ou l'économie d'énergie. Il demande plusieurs brevets techniques et est le choix parfait pour votre vie intelligente.

Caractéristiques
1. NORAGE NON RADIATION: Sa puissance d'émetteur est inférieure à 0,3 MW, ce qui ne fait pas de mal au corps humain.
2. Performances fiables et stables: il applique le filtrage RC et le filtrage numérique dans le traitement numérique. Il utilise également la technologie numérique Zero Trigger, c'est-à-dire à zéro point, il sera connecté automatiquement ou automatiquement. Il utilise le relais de haute puissance Tyco pour contrôler la sortie, ce qui garantit ses performances fiables. Il adopte la puce de gestion de l'alimentation pour garantir ses performances stables dans 100-240VAC.

Caractéristiques
Source d'alimentation: 100-240vac
Fréquence de puissance: 50 / 60Hz
Charge nominale: 1100W Max.Tungsten (220-240VAC)
 550W Max.Fluorescent & LED (220-240VAC)
 550W Max.Tungsten (100-130VAC)
 275W Max.Fluorescent & LED (100-130VAC)
Pouvoir de transmission: <0,2 MW
Température de travail: -15 ° C ~ + 70 ° C
Niveau de protection: IP20, classe II
Réglage du temps: 8 secondes à 12 minutes (réglable)
Angle de détection: 360 ° (installation de plafond),
 180 ° (installation murale)
Plage de détection: 2-10m (rayons.) (Réglable) 、
 (Installation de plafond)
 25m Max. (Radii.) (Réglable)
 (Installation murale)
Light-Ostrol: 2-2000lux (réglable)
Assiette d'installation: à l'intérieur, montage au plafond
Système HF: onde électrique CW 5,8 GHz, bande ISM

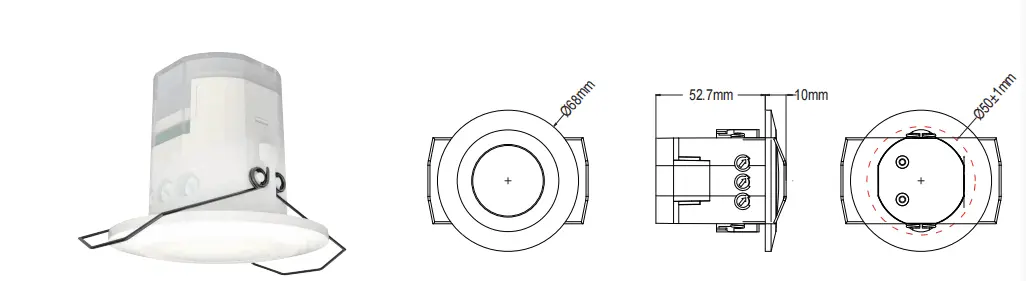

Informations de capteur


Applications
Le micro-ondes peut pénétrer le verre, le plastique et le bois, donc le capteur à micro-ondes peut être installé à l'intérieur de l'ombre composée d'une certaine épaisseur de verre, de plastique ou de bois. Par exemple, l'application dans les éclairages, ce n'est que si la connexion comme ci-dessous peut changer les éclairages communs en éclairages de détection automatique.



Vous pouvez installer un ou plusieurs à l'intérieur du plafond ou du sol pour contrôler l'intégralité du passage.
Rappel amical: Lors de l'installation de deux micro-ondes ou plus ensemble, vous devez garder 4 mètres les uns des autres, sinon l'interférence entre eux entraînera une réaction d'erreur.

Régler la manière une: potentiomètre

Réglage de la plage de détection (sensibilité)
La plage de détection est le terme utilisé pour escrire les rayons de la coulée à peu près en cercle sur le terrain lorsqu'il est installé à la hauteur de 2,5 m. Pour tourner le bouton entièrement dans le sens antihoraire, la plage de théimum est complètement dans le sens horaire.
Note:La plage de détection ci-dessus est acquise dans le cas d'une personne qui mesure entre 1,6 m à 1,7 m de haut avec une figure moyenne et se déplace à une vitesse de 1,0 à 1,5 m / s. Si la stature, la figure et le changement de vitesse de la personne, la plage de détection changera également.

Avis:Lorsque vous utilisez ce produit, veuillez ajuster la sensibilité (plage de détection) à une valeur appropriée mais le maximum pour éviter la réaction anormale causée par la détection facile du mauvais mouvement par les feuilles et les rideaux de soufflage, les petits animaux ou l'interférence de l'équipement électrique et électrique. Tous les ci-dessus conduiront à la réaction d'erreur. Lorsque le produit ne fonctionne pas normalement, veuillez essayer de réduire la sensibilité de manière appropriée, puis la tester. Le mouvement humain provoquera l'induction du capteur, donc lorsque vous sous les tests de fonction, veuillez quitter la région d'induction et ne pas faire de mouvement pour empêcher le travail continu du capteur.

Rappel amical:Lorsque vous installez deux micro-ondes ou plus, vous devez garder 4 mètres les uns des autres, sinon l'interférence entre eux entraînera une réaction d'erreur.


Délai de temps
Il peut être défini à partir de 8 secondes (tournez complètement dans le sens antihoraire) à 12 minutes (tournez complètement dans le sens des aiguilles d'une montre). Tout mouvement détecté avant cette époque où les écoutes redémarreront la minuterie. Il est recommandé de sélectionner le plus court terme pour ajuster la plage de détection et pour effectuer le test de marche.
NOTE:Lorsque la lumière sera automatique, il faudra 1 seconde avant que le capteur ne soit prêt à détecter un autre mouvement, c'est-à-dire que le signal détecté uniquement 1 seconde plus tard peut-il être automatique.

Il s'agit principalement de régler le temps de retard à partir du moment où le signal a détecté et illustré automatiquement jusqu'à la lumière automatique. Vous pouvez définir le délai de retard à votre besoin pratique. Mais vous feriez mieux de réduire le délai de retard pour la réduction de l'économie d'énergie, car le capteur micro-ondes a la fonction de détection continue, c'est-à-dire que tout mouvement détecté avant que le temps de retard ne redémarre la minuterie et que la lumière ne se poursuive que s'il y a des humains dans la plage de détection.


Réglage de contrôle léger
Il peut être défini dans la gamme de 2 ~ 2000 Lux. Pour tourner le bouton entièrement dans le sens antihoraire, c'est environ 2 lux, dans le sens des aiguilles d'une montre, c'est environ 2000 lux. Lorsqu'il ajuste la zone de détection et effectuant le test de marche en plein jour, vous devez tourner le bouton complètement dans le sens des aiguilles d'une montre.
Note:Veuillez ne pas ajuster les trois boutons fonctionnels en excès. En effet, les trois boutons fonctionnels ont été connectés directement aux composants, il y a un petit bouchon dans chacun des trois composants, lorsque vous ajustez les boutons du début à la fin, le virage excessif endommagera le bouchon , et mènera au virage à 360 ° sans arrêt. La limite de plage de réglage est de 270 °, veuillez y faire attention.

Installation
Éteignez l'alimentation.
Réglez les tubes filetés dans le cordon d'alimentation et la ligne de commande.
Connectez la puissance et la charge avec le capteur en fonction du diagramme de ligne de connexion.
Tournez les boutons en conditions idéales
(Veuillez définir les paramètres conformément à la manière de réglage ci-dessus une partie mentionnée.).


1 、 Être installé sur l'objet à bascule entraînera une réaction d'erreur.
2 、 Le rideau tremblant soufflé par le vent entraînera une réaction d'erreur. Veuillez sélectionner l'endroit approprié à installer.
3 、 Être installé où le trafic est occupé entraînera une réaction d'erreur.
4 、 Les étincelles produites par certains équipements à proximité entraîneront une réaction d'erreur.


Défaut et la solution

Faute Échec Cause Solution
La charge ne fonctionne pas. L'illumination lumineuse est réglée de manière incorrecte. Réglez le réglage de la charge.
La charge est cassée. Changer la charge.
La puissance est désactivée. Allumez la puissance.
La charge fonctionne tout le temps. Il y a un signal continu dans la région de la détection. Vérifiez les paramètres de la zone de détection.
La charge fonctionne lorsqu'il n'y a pas de signal de mouvement détecté. La lampe n'est pas bien installée afin que le capteur ne détecte pas des signaux fiables. Réajustez le lieu d'installation.
Le signal mobile est détecté par le capteur (mouvement derrière le mur, le mouvement des petits objets, etc.) Vérifiez les paramètres de la zone de détection.
La charge ne fonctionne pas lorsqu'il y a un signal de mouvement détecté. La vitesse de mouvement est trop rapide ou la zone de détection définie est trop petite. Vérifiez les paramètres de la zone de détection.


● Veuillez confirmer avec une installation préfestionnelle.
● À des fins de sécurité, veuillez couper l'électricité avant les opérations d'installation et de retrait.
● Toute perte causée par une mauvaise opération, le fabricant n'engage aucune réponse.

Nous nous engageons à promouvoir la qualité et la fiabilité du produit, cependant, tous les composants électroniques ont certaines probabilités pour devenir inefficaces, ce qui causera certains problèmes. Lors de la conception, nous avons prêté attention aux conceptions redondantes et à des guillemets de sécurité adoptés pour éviter tout problème.
Cette instruction, sans notre permission, ne doit pas être copiée à d'autres fins.
