Alarme de capteur infrarouge

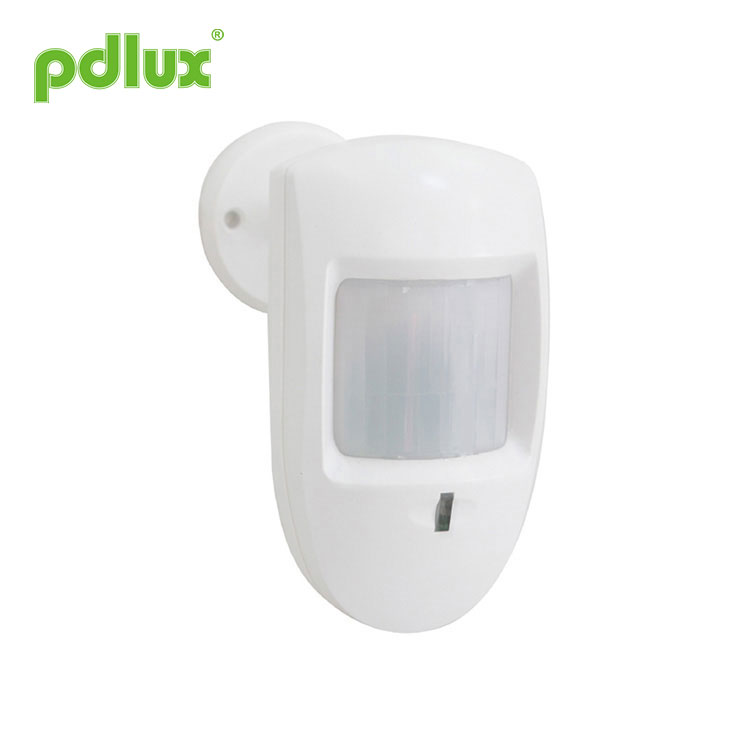

Instruction du détecteur infrarouge passif PD-AL8

Résumé

PD-AL8 est un nouveau type de capteur infrarouge humain, il adopte un détecteur haute sensibilité et la technologie SMD. il rassemble sens et émission ; lorsque l'on entre dans sa plage de détection, il détecte et émet un signal vers un récepteur adapté (n'importe quel récepteur de notre société). Sa forme est élaborée et bonne.

Caractéristiques

Source d'alimentation: cc 9V
Fréquence : 315 MHz 433 MHz
Courant statique : 30 μA
Plage de détection : 12 m (22 °C)
Angle de détection : 110°

Distance d'émission : ≥30 m
Hauteur d'installation : 2m
Vitesse de mouvement de détection : 0,6 ~ 1,5 m/s
Température de fonctionnement : -10 ~ + 40 ℃

Humidité relative : <93 % HR

Informations sur le capteur

Fonction

Alimenté par batterie et aucun câblage requis ;
Fonction de prévention des fausses alarmes : il peut être réglé pour émettre une fois ou émettre deux fois :
Indication de détection et d'émission ;
Indication de batterie faible : lorsque l'énergie de la batterie est inférieure à 7 V, la LED rouge clignote et vous devez remplacer la batterie.

Réglage du cavalier

1. Détectez une fois pour émettre :

détectez-le une fois, le capteur émet un signal ;
2. Détectez deux fois pour émettre. :
après l'avoir détecté deux fois (dans un délai de 6 secondes), le capteur émet un signal.

ATTENTION : après avoir émis un signal, si vous le détectez à nouveau immédiatement, il n'émettra pas de signal, uniquement s'il n'y a pas de signal de détection continu en attendant au moins un certain temps (le réglage du réglage est de 0 s à 2,5 min), puis il le détectera. émettra à nouveau un signal.

Opération

1. Lors du premier codage : l'unité adopte un codage libre, méthode : appuyez et maintenez enfoncé l'interrupteur de codage, allumez l'alimentation, la LED verte clignote. Et puis desserrez l'interrupteur, le voyant LED vert indiquant que le codage est terminé ;
2. 60 secondes plus tard après avoir allumé la batterie 9 V, elle entre dans un état de fonctionnement stable ;
3. Déplacez-vous le long de la tangente de l'objectif dans le champ de détection, après avoir détecté deux fois (la LED de détection s'allume deux fois), elle émet un signal (la LED d'émission allumée), le temps d'émission est de 3 à 4 s.

Note

Un test de marche périodique pour garantir un bon fonctionnement doit vérifier l'unité. Si l'appareil ne fonctionne pas correctement, remplacez immédiatement les piles et testez à nouveau l'appareil ;
Retirez les piles lorsque vous ne les utilisez pas pendant une longue période ;
Évitez d'installer l'appareil sur la base métallique ;
Aucun blocage n'est autorisé entre l'unité et la zone de détection souhaitée ;
L'unité et sa zone de détection ne doivent pas être exposées à la lumière directe du soleil, à des radiateurs, à des ventilateurs électriques, etc. ;
La sensibilité a une grande relation avec la direction du déplacement.

● Veuillez confirmer auprès d'un installateur professionnel.
● Veuillez couper l'alimentation électrique avant les opérations d'installation et de retrait.
● Assurez-vous d'avoir coupé l'alimentation électrique pour des raisons de sécurité.
● Une mauvaise opération a provoqué des pertes, le fabricant n'assume aucune responsabilité.

Nous nous engageons à promouvoir la qualité et la fiabilité du produit, cependant, tous les composants électroniques ont certaines probabilités de devenir inefficaces, ce qui entraînera des problèmes. Lors de la conception, nous avons prêté attention aux conceptions redondantes et adopté des quotas de sécurité pour éviter tout problème.
Cette instruction, sans notre autorisation, ne doit pas être copiée à d’autres fins.
