Alarme antivol infrarouge

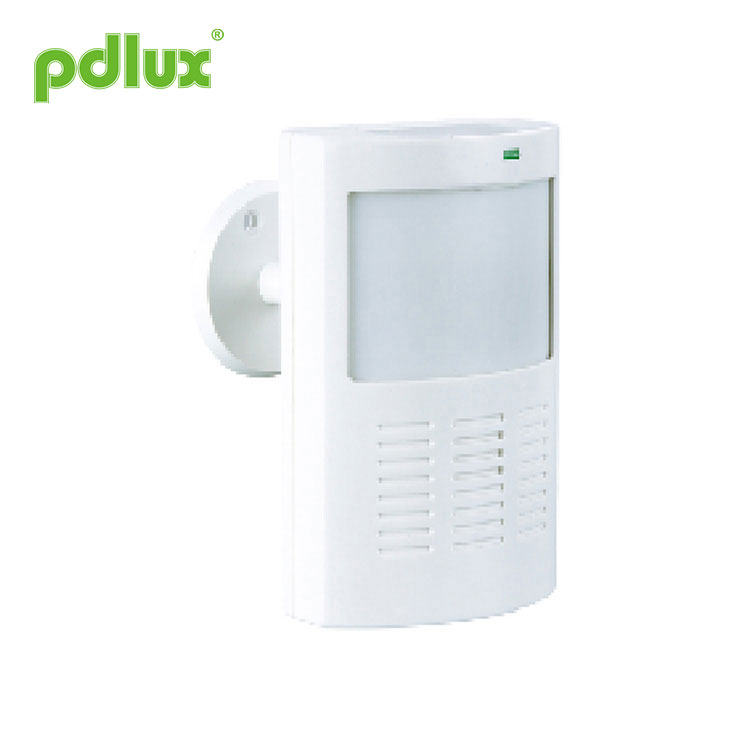

Instruction du détecteur infrarouge passif PD-AL9

PD-AL9 est un nouveau type de capteur infrarouge humain, il adopte un détecteur haute sensibilité et la technologie SMD.
Il rassemble sens et émission ; quand on entre dans sa plage de détection, il détecte et en même temps il émet un signal vers un récepteur adapté (n'importe quel récepteur de notre société).

CARACTÉRISTIQUES

Alimenté par batterie et aucun câblage requis ;
Conception inviolable, lorsque le capot avant est retiré, l'unité émet un signal immédiatement ;
Indication LED : indicateur de détection et d'émission.

SPÉCIFICATION

Alimentation: DC9V

Courant statique : 25 μA

Portée de détection : 11 m
Angle de détection : 100º

Distance d'émission : ≥30 m

Fréquence : 433 MHz    315 MHz

RÉGLAGE DU CAVALIER ET DU POTENTIOMÈTRE (comme la figure suivante)

TEST

Réparez la pile 9 V, après 60 secondes, le capteur entre en état de fonctionnement :

un. Réglez JP1 sur la position « 1 » à droite, JP2 sur la position « LED/ON » (état de fonctionnement de l'émission après détection une fois), ajustez le potentiomètre dans le sens inverse des aiguilles d'une montre à la position minimale : déplacez-vous le long de la tangente de la lentille dans le champ de détection, le capteur détecte (la LED de détection fonctionne), puis il émet un signal vers le récepteur approprié (la LED d'émission fonctionne), le temps d'émission doit être de 3 à 4 s, s'il est détecté continuellement, seulement 10 s plus tard après l'émission pour la fois précédente, il émet encore.

b. Réglez JP1 sur la position « AUTO » à droite, JP2 sur la position « LED/ON » (état de fonctionnement de l'émission après détection 2 fois), réglez le potentiomètre dans le sens inverse des aiguilles d'une montre jusqu'à la position minimale : déplacez-vous le long de la tangente de la lentille dans le champ de détection, le capteur détecte (la LED de détection fonctionne), la LED d'émission ne fonctionnera pas, le capteur n'émettra pas de signal ; sens à nouveau, le capteur détecte (la LED de détection fonctionne), puis il émet un signal (la LED d'émission fonctionne), le temps d'émission doit être de 3 à 4 secondes.

c. Test de retard : réglez JP1 sur la position « 1 » à droite, JP2 sur la position « LED/OF », réglez le potentiomètre dans le sens des aiguilles d'une montre jusqu'à la position maximale, le capteur détecte (la LED de détection fonctionne), en cas d'absence de sens et après environ 2,5 minutes, émettent un signal (la LED d'émission fonctionne), le temps d'émission est de 3 à 4 secondes.

d. Test d'effraction : ouvrez le capot avant, il émettra un signal et la LED émettrice s'allumera.

ATTENTION

Vous devez choisir la position d'installation où l'objet en mouvement peut se déplacer dans le sens de la largeur avec le capteur (comme le schéma de droite) ;
L'unité doit être vérifiée périodiquement par un test de marche pour garantir son bon fonctionnement ;
Si l'appareil ne fonctionne pas correctement, remplacez immédiatement les piles et testez à nouveau l'appareil ;
Évitez d'installer l'appareil sur la base métallique;
Aucun blocage n'est autorisé entre l'unité et la zone de détection souhaitée ;
L'unité et sa zone de détection ne doivent pas être exposées à la lumière directe du soleil, à des radiateurs, à des ventilateurs électriques, etc.
