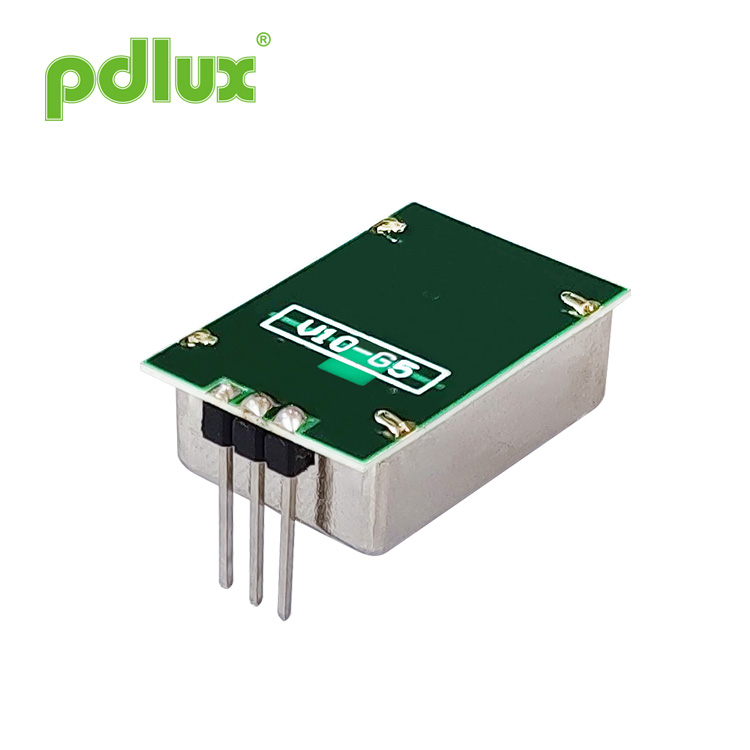

Module de capteur micro-ondes de détecteur de mouvement Doppler en bande X
Le module de capteur micro-ondes du détecteur de mouvement Doppler en bande X est un émetteur-récepteur micro-ondes miniature en bande X qui utilise le phénomène de décalage Doppler pour « détecter » le mouvement. L'unité, logée dans un boîtier métallique, est dotée d'un oscillateur stabilisé par résonateur diélectrique, qui fournit une fonctionnement sur une large plage de températures en mode CW ou en mode impulsion à faible rapport cyclique et un Récepteur homodyne pour une sensibilité et une fiabilité améliorées. Cette famille de modules est disponible avec une tension d'alimentation +5 V ou +3 V.
Modèle:PD-V10-G5
envoyer une demande
Module de capteur micro-ondes de détecteur de mouvement Doppler en bande X
Principales caractéristiques
• Faible coût • Basse consommation énergétique • Haute sensibilité • Versions 3 V et 5 V disponibles • Antenne patch • Conforme RoHS
PD-V10-G5 est un capteur mobile miniature émetteur-récepteur micro-ondes en bande X très sensible qui utilise un schéma de fenêtre pour la transmission et la réception. Il comprend une détection à 360 degrés, un capteur de mouvement pour la détection du plafond, un capteur de sécurité mural, un interrupteur de détection de lumière, un miroir en verre pour la détection automatique du corps et une variété de produits de détection de mouvement à micro-ondes (radar) de petit volume.
Il doit être conforme aux règles d'application du capteur à micro-ondes et la coque doit être en plastique technique. Par exemple, les plastiques techniques, tels que l'ABS, le PC, le PS, etc. Strictement interdire l'utilisation d'enceintes métalliques entièrement fermées !
En utilisation, différentes méthodes peuvent être utilisées pour fournir de l’énergie en fonction des besoins. 1. Alimentation directe fournir. 2. Mode d'impulsion CW ou faible cycle de service Alimentation en mode PWM (peut réduire le courant générés pendant le fonctionnement).
PD-V10-G5 est un capteur micro-ondes dont les résultats et les performances nécessitent une coordination ultérieure de circuits et algorithmes.
La famille de modules PD-V10-G5 est proposée en trois spécifications : 5 V et 3 V, ainsi que dans la plage de tension générale de 3 à 5 V.
Il doit être conforme aux règles d'application du capteur à micro-ondes et la coque doit être en plastique technique. Par exemple, les plastiques techniques, tels que l'ABS, le PC, le PS, etc. Strictement interdire l'utilisation d'enceintes métalliques entièrement fermées !
En utilisation, différentes méthodes peuvent être utilisées pour fournir de l’énergie en fonction des besoins. 1. Alimentation directe fournir. 2. Mode d'impulsion CW ou faible cycle de service Alimentation en mode PWM (peut réduire le courant générés pendant le fonctionnement).
PD-V10-G5 est un capteur micro-ondes dont les résultats et les performances nécessitent une coordination ultérieure de circuits et algorithmes.
La famille de modules PD-V10-G5 est proposée en trois spécifications : 5 V et 3 V, ainsi que dans la plage de tension générale de 3 à 5 V.
Taille des produits
Modèle de couverture
| Paramètre | Remarques | Min. | Tapez | Max. | Unités | |||
| Tension d'alimentation | VCC | 3.0 | 5.0 | 5.25 | V | |||
| Version basse tension | 2.8 | 3.0 | 3.5 | |||||
| Consommation de courant | lcc | 20 | 35 | 38 | mA | |||
| Mode de travail 1 | Alimenté par PWM, il peut contrôler le courant de fonctionnement à 3-15 mA | Tapez | ||||||
| Mode de travail 2 | Mode tension standard | |||||||
| Largeur d'impulsion | Timpulsion | 10μS (peut être ajusté selon les besoins) | dans la gamme | |||||
| Temps stable | 5μSec | être proche de | ||||||
| Température de fonctionnement | Haut | -30~+85 | +100 (Max.) | ℃ | ||||
| Température de stockage | Tstg | -dix | +60 | ℃ | ||||
| Bruit |
|
3.5 | 4.0 | 4.5 | mVrms | |||
| Réglage de la fréquence | f | 24.000 | 24.125 | 24.250 | GHz | |||
| Puissance rayonnée (PIRE) | Moue | <2.0 | <2,5 | <3,0 | mW | |||
| Humidité ambiante de stockage |
|
10%~65% | RH | |||||
AVERTISSEMENT : la plage de détection réelle est liée au gain d'amplification du signal du circuit, à la disposition globale du PCBA et au seuil du MCU.
La conception des émissions de rayonnement est conforme aux réglementations FCC et CE.
Rappel spécial :
En raison de l'épaisseur totale du circuit imprimé qui n'est que de 0,52 mm. L'application d'une force latérale excessive sur les broches peut provoquer la rupture de la feuille de cuivre. Provoquant un dysfonctionnement du capteur.
REMARQUES
La force de sortie du capteur (plage de détection) dépend du rapport signal/bruit. Supérieure ou inférieure à la température nominale de fonctionnement, le capteur peut également fonctionner, mais les performances seront réduites.
La conception des émissions de rayonnement est conforme aux réglementations FCC et CE.
Rappel spécial :
En raison de l'épaisseur totale du circuit imprimé qui n'est que de 0,52 mm. L'application d'une force latérale excessive sur les broches peut provoquer la rupture de la feuille de cuivre. Provoquant un dysfonctionnement du capteur.
REMARQUES
La force de sortie du capteur (plage de détection) dépend du rapport signal/bruit. Supérieure ou inférieure à la température nominale de fonctionnement, le capteur peut également fonctionner, mais les performances seront réduites.
Pour éviter d'endommager les appareils, des précautions doivent être prises lors de la manipulation. Des précautions appropriées contre les décharges électrostatiques (ESD) doivent être observées à toutes les étapes de stockage, de manipulation, d'assemblage et de test.
