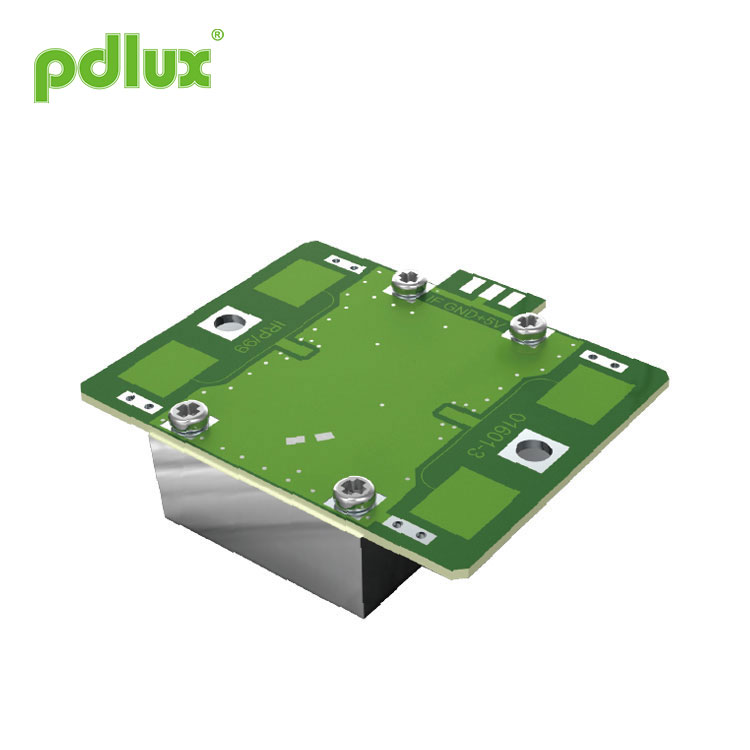

PDLUX PD-V9 Installation murale Module de capteur micro-ondes 10,525 GHz
Le module de capteur micro-ondes 10,525 GHz pour installation murale PDLUX PD-V9 est un module émetteur-récepteur Doppler bi-statique à bande X. Il s'agit d'un oscillateur résonateur (CRO) intégré. Ce module, V9, adopte une antenne plane, adaptée au montage mural. Installation murale Le module de capteur à micro-ondes 10,525 GHz peut améliorer sa capacité de réception de signal avant et réduire sa zone aveugle de flanc. Ses performances sont meilleures que les capteurs du marché.
Modèle:PDLUX PD-V9
envoyer une demande
PDLUX PD-V9 Installation murale Module de capteur micro-ondes 10,525 GHz
PDLUX PD-V9 Installation murale Module de capteur micro-ondes 10,525 GHz is a X-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Wall Installation 10.525GHz Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
PDLUX PD-V9 Installation murale Module de capteur micro-ondes 10,525 GHz is ideally suitable for occupancy sensor in automatic lighting switches. Wall Installation 10.525GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
Application of PDLUX PD-V9 Installation murale Module de capteur micro-ondes 10,525 GHz â— Interrupteur intelligent â— Interrupteur mural â— Détection d'intrus Caractéristique et avantage
â— Faible puissance de sortie sans fil |
Selon EN 300440-V2.1.1〠EN 62479:2010,directive RED-2014/53/eu
Conformément à la partie 15.249 de la FCC |
Modèle de faisceau d'antenne
|
Size of PDLUX PD-V9 Installation murale Module de capteur micro-ondes 10,525 GHz
|
Paramètre | Remarques | Min | Type | Max | Unités | ||||||
Réglage de la fréquence | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
Puissance rayonnée (PIRE) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
Temps de prise |
|
5 | 10 | 20 | μSec | ||||||
Force du signal reçu | 2 | 150 | 200 | 250 | μVp-p | ||||||
Bruit | 3 | 4 | 4.5 | 5 | mVrms | ||||||
Tension d'alimentation |
|
4.75 | 5.00 | 5.25 | V (source d'alimentation impulsionnelle) | ||||||
Consommation de courant |
|
10 | 12 | 14 | mA | ||||||
Fréquence de répétition d'impulsion | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
Largeur d'impulsion | 4 | 10 | 20 | 30 | μSec | ||||||
Température de fonctionnement |
|
-15 | 22 | 55 | ℃ | ||||||
Poids |
|
7.5 | 8 | 8.5 | g |
Remarque 1 : Les émissions rayonnées sont conçues pour répondre aux règles de la FCC.
Note2:The Force du signal reçu(RSS) is measured at the total 1 Ways path loss of 70dB.
Note3 : Les tensions de bruit sont mesurées de 10 Hz à 100 Hz au port de sortie, à l'intérieur d'une chambre anéchoïque.
Remarque4 : fonctionnement par impulsions
