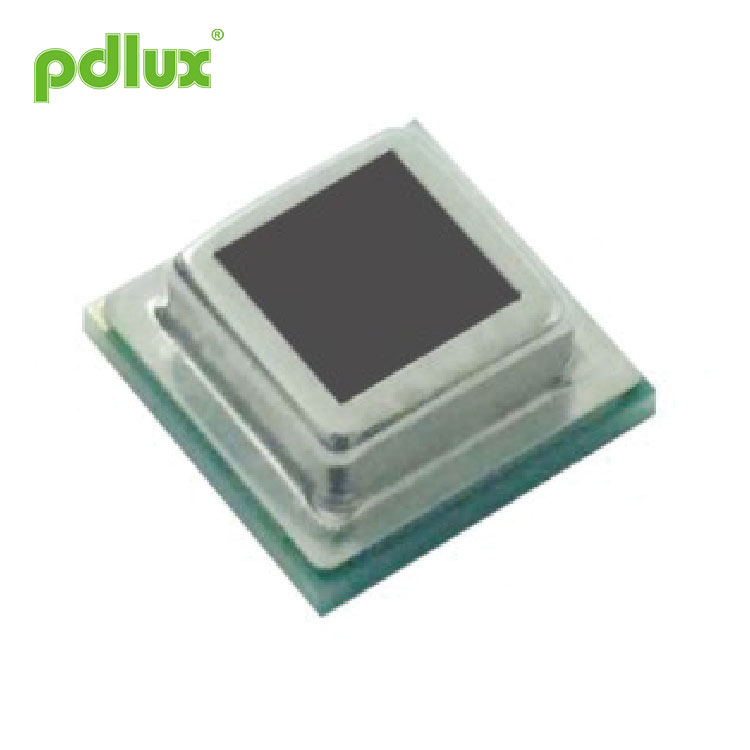

Petit capteur infrarouge analogique anti-brouillage binaire SMD à double élément
La quantité standard de chaque petit capteur infrarouge analogique anti-brouillage binaire SMD à double élément est de 1000 pièces. Chaque produit est tricoté dans le sens inverse des aiguilles d'une montre et le trou d'alimentation se trouve sur le côté gauche de l'utilisateur. L'étiquette apposée sur chaque produit indique clairement le modèle, la quantité du produit, la date de fabrication, etc. Une étiquette ROHS verte est apposée sur chaque produit.
Modèle:PDLUX PD-PIR-2021LA
envoyer une demande
Petit capteur infrarouge analogique anti-brouillage binaire SMD à double élément
Features of Petit capteur infrarouge analogique anti-brouillage binaire SMD à double élément Miniaturisation. Procédé de montage par soudage par refusion CMS Traitement du signal analogique Basse tension, micro-consommation d'énergie Idéal pour les conceptions de produits ultra-fins Capacités anti-brouillage renforcées
Produit et diagramme de taille de coussin recommandé
|
Application of Petit capteur infrarouge analogique anti-brouillage binaire SMD à double élément Détection de mouvement infrarouge Internet des objets Appareil portable Appareils électroménagers intelligents : téléviseurs, climatiseurs, appareils photo numériques, ordinateurs Interrupteur d'éclairage automatique: maison intelligente, lampes intelligentes Sécurité, équipement antivol de voiture affichage LCD Purificateur d'air Système de surveillance de réseau, etc. Autre |
Emballage et identification du produit
Schéma de principe de l'emballage du ruban de produit
1) La quantité standard de chaque produit est de 1000 pièces.
2) Chaque produit est tricoté dans le sens inverse des aiguilles d'une montre et le trou d'alimentation se trouve sur le côté gauche de l'utilisateur.
3) L'étiquette attachée à chaque produit indique clairement le modèle, la quantité de produit, la date de production, etc.
4) Une étiquette verte ROHS est apposée sur chaque produit.
Basic parameters of Petit capteur infrarouge analogique anti-brouillage binaire SMD à double élément
Toute condition de travail qui dépasse la valeur nominale dans le tableau suivant peut causer des dommages permanents ou une panne de l'appareil.
Un fonctionnement à long terme proche de la valeur nominale de l'appareil peut affecter la durée de vie et la fiabilité du capteur.
Paramètre |
symbole |
Min |
Max |
Unité |
Noter |
Température de fonctionnement |
TOT |
-30 |
70 |
℃ |
|
Tension |
VDD |
3 |
10 |
V |
|
Angle de vue |
θ |
X=110° |
Y=90° |
° |
Le champ de vision est une valeur théorique |
Température de stockage |
TST |
-40 |
80 |
℃ |
|
Longueur d'onde de détection |
λ |
5 |
14 |
μm |
|
Électrodes de réception infrarouge |
|
2*1 |
|
2éléments |
Equivalent circuit diagram of Petit capteur infrarouge analogique anti-brouillage binaire SMD à double élément
Conditions et précautions de soudage du produit
1.Veuillez vous référer à la courbe de température illustrée dans la figure ci-dessous pour le processus de soudage par refusion. Il est recommandé de régler la zone de préchauffage, le réglage de la zone de chauffage, la zone de température la plus élevée et la zone de refroidissement.
2.Si vous utilisez une soudure manuelle pour souder les pastilles PIR, vous pouvez utiliser de l'étain patiné à chaud à l'arrière de la carte de montage PIR pour terminer la soudure en 3 secondes. Lorsque le soudage manuel est utilisé, étant donné que la température de soudage est incontrôlable, les performances du capteur peuvent diminuer en raison d'une surchauffe. Veuillez essayer d'éviter le soudage manuel.
3.Il est recommandé aux utilisateurs d'essayer d'utiliser la taille de coussinet recommandée dans les spécifications lors de la conception de la taille du coussinet du capteur.
4.Précautions pour le processus de soudage.
1)Do not touch the product pad with bare hands before welding the product, as this may lead to poor welding of the Petit capteur infrarouge analogique anti-brouillage binaire SMD à double élément.
2) Si la quantité d'impression de pâte d'étain à souder n'est pas cohérente ou si un côté de l'oxydation du tampon peut entraîner le soudage des deux côtés de la vitesse de l'étain du tampon n'est pas cohérente, ce qui entraîne un effet de « standstone » dans le processus de soudage du produit, et même le produit après soudage pour échapper à la zone de soudage.
3) Si l'oxydation locale du tampon provoque une défaillance locale de l'étain, les performances du capteur ne fonctionnent pas correctement.
4) Clients selon le type de pâte d'étain utilisé, ajustement raisonnable du processus de soudage par refusion, tel que la pâte d'étain à haute température, la température recommandée est ajustée à environ 260 degrés C, de sorte que la pâte d'étain fonde complètement, pour s'assurer que le produit et plaque de PCB soudant bien. (* Il est recommandé au client de compléter la pâte d'étain sérigraphiée sur carte PCB, le centre de position monté sur capteur correspondant pour augmenter le processus de pointillage de la colle rouge, peut améliorer la précision de la position de soudage par refusion)
5) Ne pas refusionner à plusieurs reprises le soudage ou la réparation de chauffage répétée, sinon cela affectera sérieusement la durée de vie et les performances du capteur;
6) N'utilisez pas de produits chimiques corrosifs avant et après le soudage du produit pour nettoyer ou essuyer le filtre optique sur le capuchon de la fenêtre du capteur (de l'éthanol sans eau est recommandé pour le nettoyage ou l'essuyage), car cela pourrait entraîner une défaillance du capteur.
7) Une fois que le produit du capteur a terminé le soudage par refusion, n'appuyez pas sur le filtre, sinon cela fera couler le filtre, doit être placé plus de 2H pour le test ou l'utilisation.
8) Veuillez éviter de toucher le filtre du produit et ses bornes de soudage avec des tôles ou à mains nues.
9) L'opérateur doit porter un bracelet antistatique lors de la prise du capteur.
10) Veuillez suivre strictement les spécifications des pieds de soudage du produit pour le montage du soudage, sinon le capteur ne fonctionnera pas.
