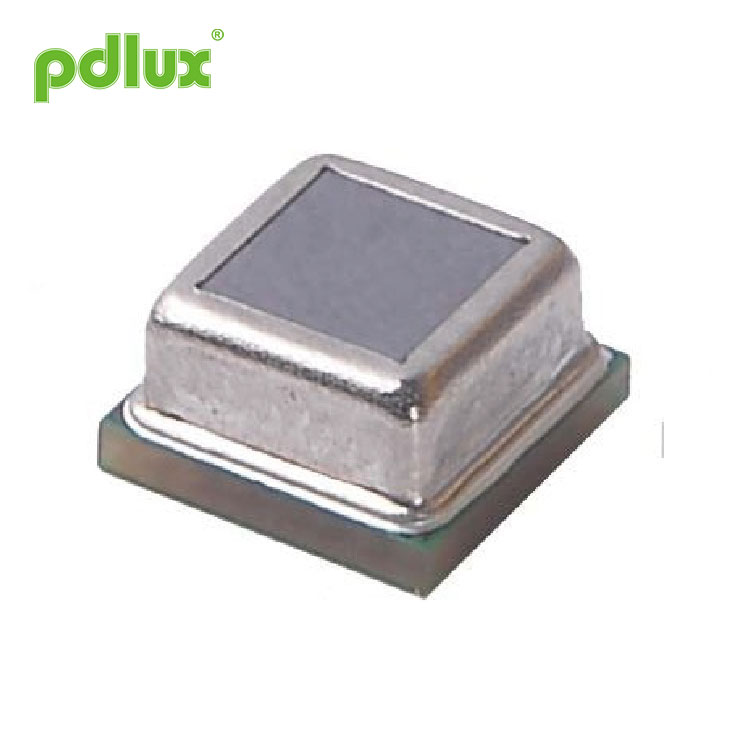

Capteur infrarouge pyroélectrique numérique anti-brouillage à quatre éléments MINI SMD

Lorsque le signal infrarouge pyroélectrique reçu par le capteur infrarouge pyroélectrique numérique anti-brouillage à quatre éléments MINI SMD dépasse le seuil de déclenchement à l'intérieur de la sonde, une impulsion de comptage est générée en interne. Lorsque la sonde recevra à nouveau un tel signal, elle pensera qu'elle a reçu la deuxième impulsion. Une fois qu'elle reçoit 2 impulsions en 4 secondes, la sonde générera un signal d'alarme et la broche REL aura un déclencheur de haut niveau.

Modèle:PD-PIR-462LA-D

envoyer une demande

Capteur infrarouge pyroélectrique numérique anti-brouillage à quatre éléments MINI SMD


Caractéristiques
Petite méthode de soudure par refusion CMS
Traitement des signaux numériques
Activer la régulation de puissance pour économiser de l'énergie
Filtre intégré, fort anti-interférence
Sensibilité, synchronisation et contrôle de la lumière réglables
Basse tension, micro consommation d'énergie
Application
Détection de mouvement infrarouge
Internet des objets
Prêt-à-porter
Appareils ménagers intelligents, maison
Luminaires intelligents
Sécurité, produits antivol automobile
Système de surveillance de réseau, etc.


Product and recommended pad size diagram of Capteur infrarouge pyroélectrique numérique anti-brouillage à quatre éléments MINI SMD


Basic parameters of Capteur infrarouge pyroélectrique numérique anti-brouillage à quatre éléments MINI SMD
Tout ce qui dépasse les valeurs nominales du tableau suivant peut causer des dommages permanents à l'appareil. Une utilisation à long terme proche de la valeur nominale peut affecter la fiabilité de l'appareil.

Paramètres

symbole

Min

Max

Unitéé

Noterr

Tension

VDD

2.2

3.7

V



Angle de vue



X=110°

Y=90°

°

L'angle de champ de vision est un

Valeur théorique

Température de stockage

TST

-40

80



Détecter les longueurs d'onde

λ

5

14

μm



Schéma fonctionnel interne


Conditions de travail (T=25° C, VDD=3V, sauf indication contraire)

Paramètres

symbole

Min

Type

Max

Unitéé

Noterr

Supply Tension

VDD

2.2

3

3.7

V



Courant de travail

IDD

9

9.5

11

μA



Seuil de sensibilité

VSENS

90



2000

μV



Sortie REL

Faible courant de sortie

LIO

10





mA

VOL<1V

Courant élevé de sortie

IOH





-10

mA

VOH>(VDD-1V)

Temps de verrouillage de la sortie de bas niveau REL

TOL



2



s

Non réglable

Temps de verrouillage de sortie de haut niveau REL

L'HO

2



3600

s



Entrez SENS/ONTIME

Tension input range



0



VDD/2

V

La plage de réglage est comprise entre 0V et VDD/2

Courant de polarisation d'entrée



-1



1

μA



Activer le NISO

Basse tension d'entrée

VIL

Entre 0,8V-1,2V

est la zone d'hystérésis

0.8

V

Tension OEN niveau de seuil haut à bas

Haute tension d'entrée

VIH

1.2





V

Tension OEN niveau de seuil bas à haut

Entrez le courant

II

-1



1

μA

Vss<VIN<VDD

Oscillateurs et filtres













Fréquence de coupure du filtre passe-bas







7

Hz



Fréquence de coupure du filtre passe-haut







0.44

Hz



La fréquence de l'oscillateur sur la puce

FCLK





64

kHz




Mode de déclenchement de sortie

Lorsque le signal infrarouge pyroélectrique reçu par la sonde dépasse le seuil de déclenchement à l'intérieur de la sonde, une impulsion de comptage est générée en interne. Lorsque la sonde recevra à nouveau un tel signal, elle pensera qu'elle a reçu la deuxième impulsion. Une fois qu'elle reçoit 2 impulsions en 4 secondes, la sonde générera un signal d'alarme et la broche REL aura un déclencheur de haut niveau.
De plus, tant que l'amplitude du signal reçu dépasse plus de 5 fois le seuil de déclenchement, une seule impulsion est nécessaire pour déclencher la sortie du REL. La figure suivante est un exemple de schéma logique de déclenchement. En cas de déclenchements multiples, le temps de maintien de la sortie REL démarre à partir de la dernière impulsion valide.



Réglage de la synchronisation des broches ONTIME
Lorsque la sonde détecte le signal de mouvement du corps humain, elle émet un niveau élevé sur la broche REL. La durée de ce niveau est déterminée par le niveau appliqué à la broche ONTIME (voir le tableau ci-dessous). Si le dispositif de haut niveau REL a plusieurs signaux de déclenchement générés, tant qu'un nouveau signal de déclenchement est détecté, le temps REL sera réinitialisé, puis le chronométrage sera redémarré.

1. Le courant de travail est lié à la résistance sélectionnée R. Plus la résistance est grande, plus le courant de travail est petit. Le courant moyen consommé par R pendant la période de retard effectif REL est : IR ‰ˆ 0,75VDD/R. Pendant la période de retard inefficace, R ne consomme aucun courant. Si vous avez des exigences de consommation d'énergie élevées et êtes souvent dans la période de temps de retard effectif, il est recommandé d'utiliser le mode de synchronisation numérique REL.


2. If the digital REL timing mode is adopted, the ONTIME pin is connected to a fixed potential whose maximum value is less than VDD/2 (in actual use, the resistor divider can be used to adjust the REL timing). The ONTIME input voltage sets the REL output holding time through the only trigger. Refer to the table below for the output delay timing (Time Td) and voltage settings. Noterr: When using the digital REL timing method, the ONTIME pin voltage must not be higher than VDD/2, and the timing time can only be selected from one of the 16 times in the table below. If the time in the table below is not suitable, it is recommended to use the analog REL timing method.


Vitesse de temps

Setting time (s) (Typeical value)

Plage de tension de la broche TIME

Typee

Valeur recommandée de la résistance de division (précision ±1%)









Résistance de rappel RH

Résistance à la traction RL

1

2

0~1/32VDD

1/64VDD

Non posté/1M

0R

2

5

1/32VDD~2/32VDD

3/64VDD

1M

51K

3

10

2/32VDD~3/32VDD

5/64VDD

1M

82K

4

15

3/32VDD~4/32VDD

7/64VDD

1M

124K

5

20

4/32VDD~5/32VDD

9/64VDD

1M

165K

6

30

5/32VDD~6/32VDD

11/64VDD

1M

210K

7

45

6/32VDD~7/32VDD

13/64VDD

1M

255K

8

60

7/32VDD~8/32VDD

15/64VDD

1M

309K

9

90

8/32VDD~9/32VDD

17/64VDD

1M

360K

10

120

9/32VDD~10/32VDD

19/64VDD

1M

422K

11

180

10/32VDD~11/32VDD

21/64VDD

1M

487K

12

300

11/32VDD~12/32VDD

23/64VDD

1M

560K

13

600

12/32VDD~13/32VDD

25/64VDD

1M

634K

14

900

13/32VDD~14/32VDD

27/64VDD

1M

732K

15

1800

14/32VDD~16/32VDD

29/64VDD

1M

825K

16

3600

15/32VDD~16/32VDD

31/64VDD

1M

953K


Paramètres de sensibilité

NON.

Tension de la broche SENS

 NON.

Tension de la broche SENS



Tension range (VDD)

Tension centrale (VDD)



Tension range (VDD)

Tension centrale (VDD)

0

0~1/64

1/128

16

16/64~17/64

33/128

1

1/64~2/64

3/128

17

17/64~18/64

35/128

2

2/64~3/64

5/128

18

18/64~19/64

37/128

3

3/64~4/64

7/128

19

19/64~20/64

39/128

4

4/64~5/64

9/128

20

20/64~21/64

41/128

5

5/64~6/64

11/128

21

21/64~22/64

43/128

6

6/64~7/64

13/128

22

22/64~23/64

45/128

7

7/64~8/64

15/128

23

23/64~24/64

47/128

8

8/64~9/64

17/128

24

24/64~25/64

49/128

9

9/64~10/64

19/128

25

25/64~26/64

51/128

10

10/64~11/64

21/128

26

26/64~27/64

53/128

11

11/64~12/64

23/128

27

27/64~28/64

55/128

12

12/64~13/64

25/128

28

28/64~29/64

57/128

13

13/64~14/64

27/128

29

29/64~30/64

59/128

14

14/64~15/64

29/128

30

30/64~31/64

61/128

15

15/64~16/64

31/128

31

31/64~32/64

63/128


L'entrée de tension par SENS définit le seuil de sensibilité, qui est utilisé pour détecter la force du signal PIR entré par PIRIN et NPIRIN. Lorsqu'il est mis à la terre, il s'agit du seuil de tension minimum et la sensibilité est la plus élevée à ce moment. Toute tension dépassant VDD/2 sélectionnera le seuil maximum. Ce seuil est le réglage sensible le plus bas pour la détection de signal PIR, c'est-à-dire que la distance de détection peut être la plus petite. Il convient de souligner que la distance de détection du capteur infrarouge n'est pas linéairement liée à la tension d'entrée SENS. Sa distance est liée au rapport signal sur bruit du capteur lui-même, à la distance de l'objet d'imagerie de la lentille de Fresnel, à la température de fond du corps humain en mouvement, à la température ambiante, à l'humidité ambiante et aux interférences électromagnétiques. Et d'autres facteurs forment une relation complexe et multiple, c'est-à-dire que le résultat de sortie ne peut pas être jugé par un seul indice, et le résultat du débogage prévaudra dans l'utilisation réelle. Plus la tension de la broche SENS est faible, plus la sensibilité est élevée et plus la distance de détection est longue. Il y a un total de 32 distances de détection parmi lesquelles choisir, et la distance de détection la plus proche peut atteindre le niveau du centimètre. En utilisation réelle, le diviseur de résistance peut être utilisé pour ajuster la sensibilité.


Paramètres des broches OEN

OEN est la broche d'activation pour la sortie REL. Lorsque OEN entre une basse tension, la sortie REL est toujours basse ; lorsque OEN entre une haute tension, lorsque la broche PININ/NPIRIN détecte un signal de déclenchement normal du corps humain via le capteur, REL émet un niveau élevé jusqu'à ce qu'il n'y ait plus de signal de déclenchement du corps humain, et il passe REL Après le temps de synchronisation, REL sort bas niveau. Après un temps de protection d'environ 2 secondes, le signal du corps humain peut à nouveau être détecté. La broche OEN peut être connectée à une photorésistance ou à une photodiode pour réaliser la fonction de ne pas travailler pendant la journée et de travailler la nuit.

Typeical application circuit
Exemple d'application triode



Brasage par refusion
Instructions de soudage par refusion du capteur
Lors de la soudure par refusion, veuillez suivre la courbe de température indiquée dans la figure ci-dessous. Tout ce qui dépasse la température de refusion indiquée dans la figure ci-dessous doit consulter au préalable l'ingénieur commercial.


Emballage


Noterr: The standard package is 1000 pieces, and the package quantity and size vary slightly according to different models.

Noterr for welding
Ne dépassez pas la température maximale de la courbe de température indiquée dans la figure ci-dessus, sinon cela pourrait entraîner une dégradation des performances du capteur.
Ne répétez pas la soudure par refusion, le chauffage et le démontage répétés, car cela affecterait sérieusement la durée de vie et les performances du capteur et n'est pas couvert par la garantie du produit.
N'utilisez pas de produits chimiques corrosifs pour nettoyer le filtre optique (de l'éthanol absolu peut être utilisé), ce qui pourrait entraîner un dysfonctionnement ou une défaillance du capteur. Ne l'utilisez pas immédiatement après le montage du capteur, il est recommandé de l'utiliser après 1H.
Be careful not to touch the terminals with metal pieces or hands. Noterr for welding:

Plage de température (humidité) de l'environnement de fonctionnement
> Temperature: Working temperature: -30℃~+70℃ (no fog or icing, temperature change may cause sensitivity and distance change) Température de stockage: -40℃~ +80℃
> Humidité : Humidité de travail : â 85 % HR (ne doit pas être embuée ou gelée)
Humidité de stockage : â 60%HR
> En ce qui concerne la température de l'environnement d'utilisation et la portée de l'adaptation, cela fait référence à la température et à l'humidité qui peuvent faire fonctionner le capteur en continu, et non à la garantie de travail continu pour la durabilité et la résistance environnementale. Lorsqu'il est utilisé dans un environnement à haute température et à forte humidité, le capteur accélère le vieillissement.

Autres considérations
> Un mauvais fonctionnement peut se produire en raison du bruit électrothermique tel que l'électricité statique, la foudre, les téléphones portables, les radios et la lumière à haute intensité.
> Le terminal client doit être installé fermement pour éviter tout dysfonctionnement causé par le vent et les secousses.
> Il sera endommagé après de fortes vibrations ou un impact et provoquera un dysfonctionnement. Veuillez éviter les vibrations ou les chocs à haute résistance.
> Ce produit n'est pas un produit étanche à l'eau et à la poussière. Il doit être étanche, anti-poussière, anti-condensation et anti-givrage lors de son utilisation.
> Si un gaz corrosif se volatilise dans l'environnement de travail, cela provoquera un dysfonctionnement.
