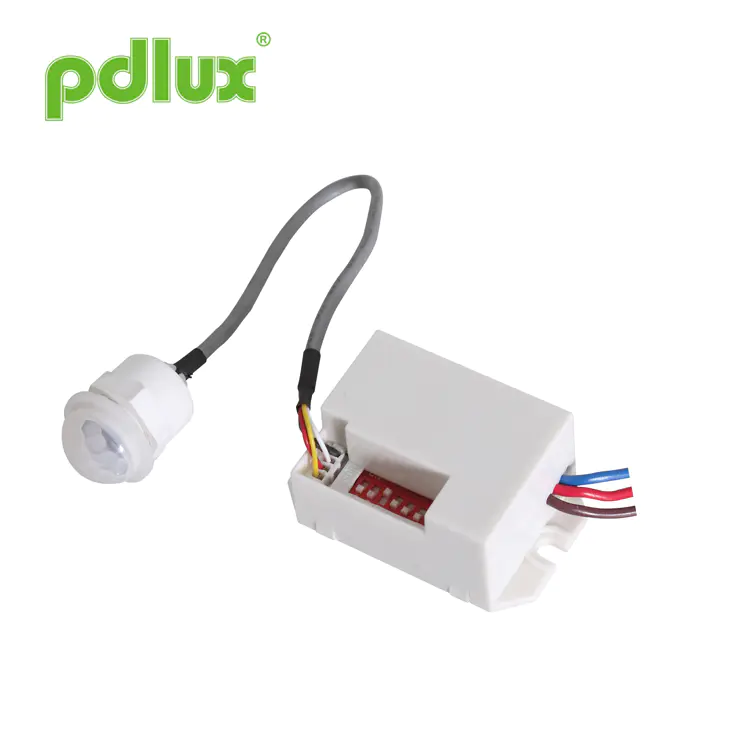

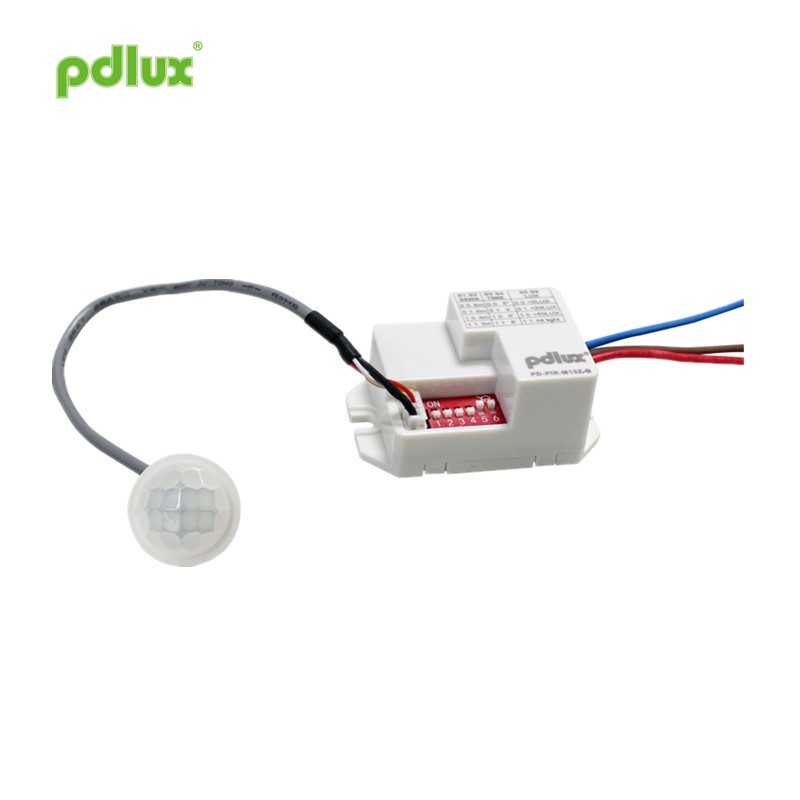

PIR Motion Sensor Smart Detector 220-240V / 100-130V AC

PIR Motion Sensor Smart Detector 220-240V / 100-130V AC est un interrupteur de capteur automatique d'énergie, il peut identifier jour et nuit. Il adopte le détecteur infrarouge, la technologie IC et SMD, lorsque quelqu'un entre dans sa plage de détection et l'a déclenché, le détecteur infrarouge allume la lampe, après avoir quitté sa portée, la lampe s'éteindra automatiquement. Il peut détecter automatiquement l'éclairage de la lumière ambiante et définir et ajuster la valeur en fonction du besoin. Tels que la lumière s'allume et fonctionnera lorsque l'éclairage de la lumière ambiante est sous la valeur de réglage. Une fois qu'il dépasse la valeur de réglage, la lumière cessera de fonctionner. Il peut être installé dans l'intérieur, le couloir et la construction du public.

Modèle:PD-PIR115

envoyer une demande

PIR Motion Sensor Smart Detector 220-240V/100-130V AC

CARACTÉRISTIQUES

Source d'énergie	220-240vac, 50 / 60Hz 100-130vac, 50 / 60Hz	Délai de temps	5s 、 30s 、 1 min 、 3 min 、 5 min 、 8 min (réglable)
Charge nominale	800W Max.Tungsten (220-240VAC) 200W Max.Fluorescent & LED (220-240VAC) 400W Max.Tungsten (100-130VAC) 100W Max.Fluorescent & LED (100-130VAC)	Contrôler la lumière	<10lux ~ 2000Lux (réglable)
Plage de détection	8 m (22 ° C) (réglable)	Angle de détection	100 °
Température de travail	-10 ~ + 40 ° C	Humidité de travail	≤ 93% rh

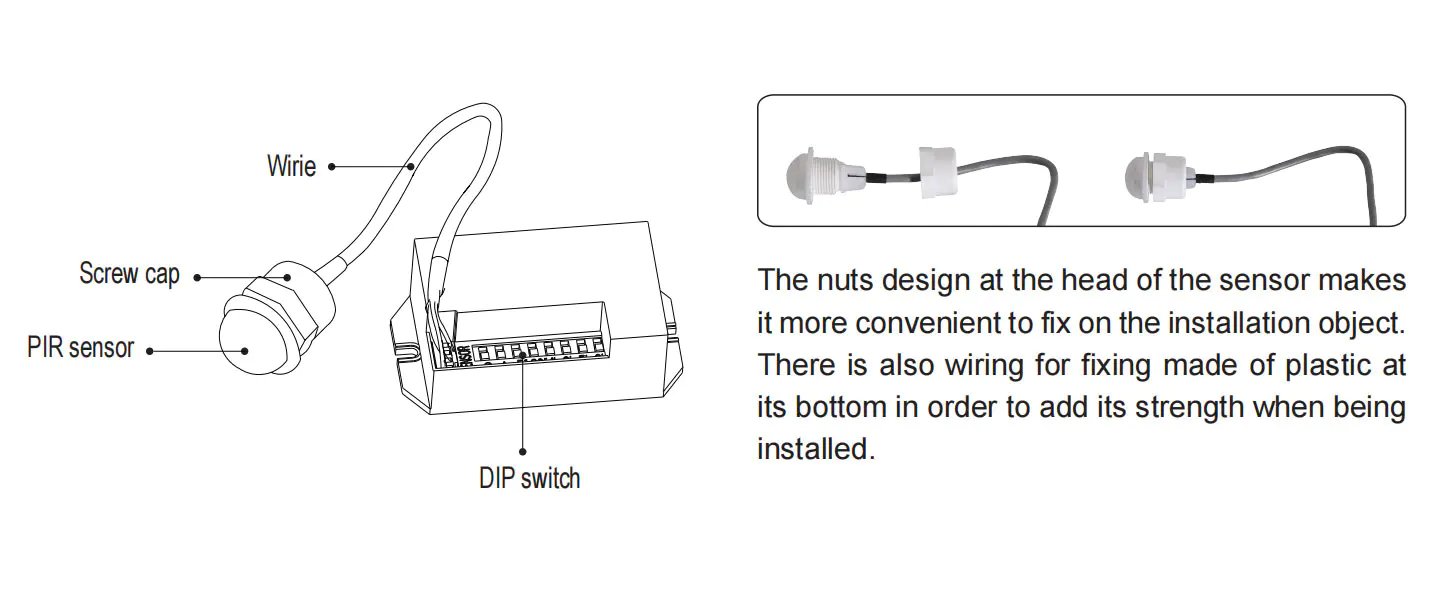

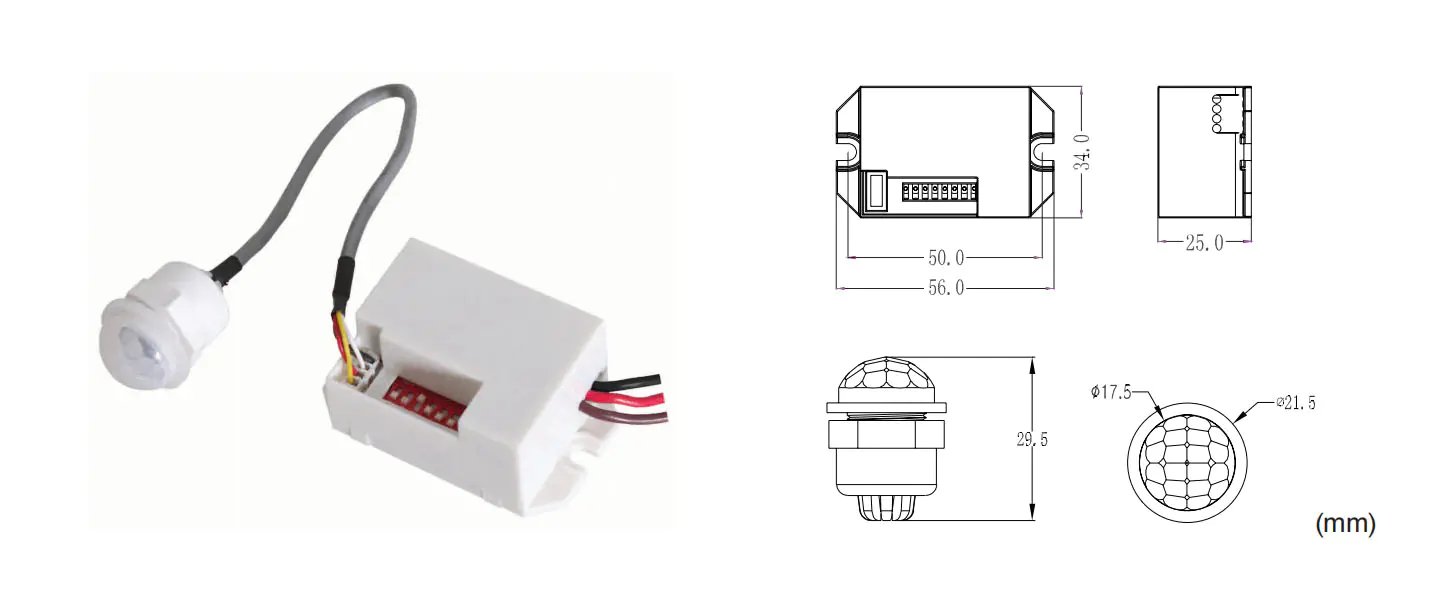

Nom de chaque partie

Name of each part

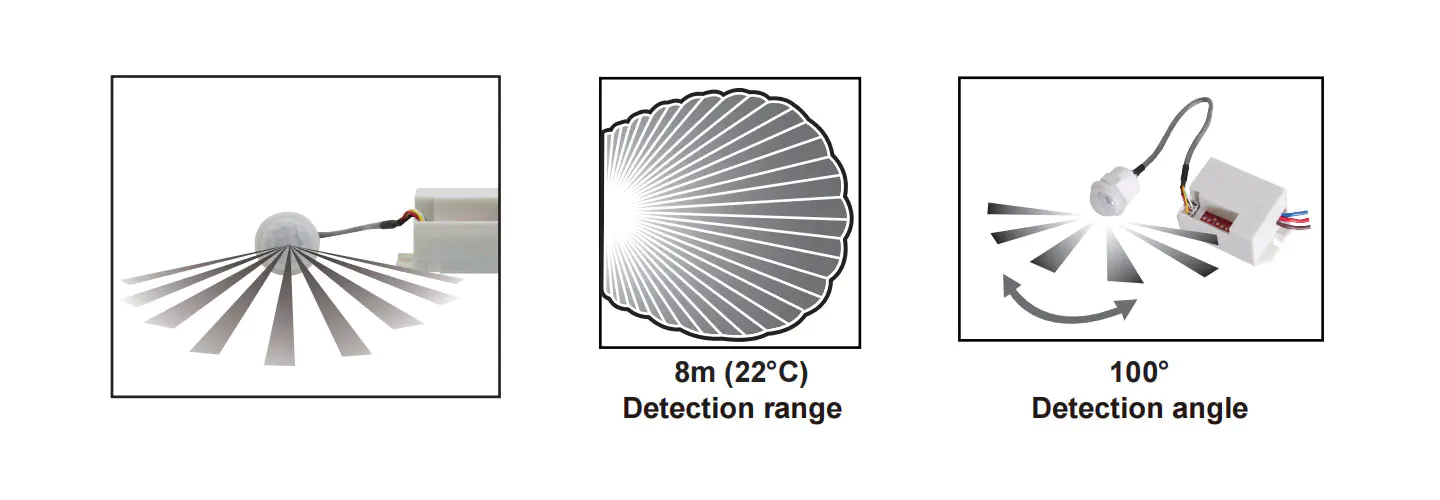

Informations de capteur

Sensor information

Fonction

1.Adopts Interrupteur DIP 8 bits:
· Vous pouvez sélectionner la lumière de travail pour travailler uniquement dans la lumière en dessous de 10lux ou dans n'importe quelle lumière;
· Sensibilité réglable;
· Choisissez le temps de travail de la charge: 5s, 30s, 1min, 3min, 5min, 8min.
2. Le temps que le travail de charge peut retarder automatiquement:
Il recueille le temps après la dernière détection;
3. sur un détecteur infrarouge et une résistance de sensibilisation;
4. Structure simple et utilisation pratique.

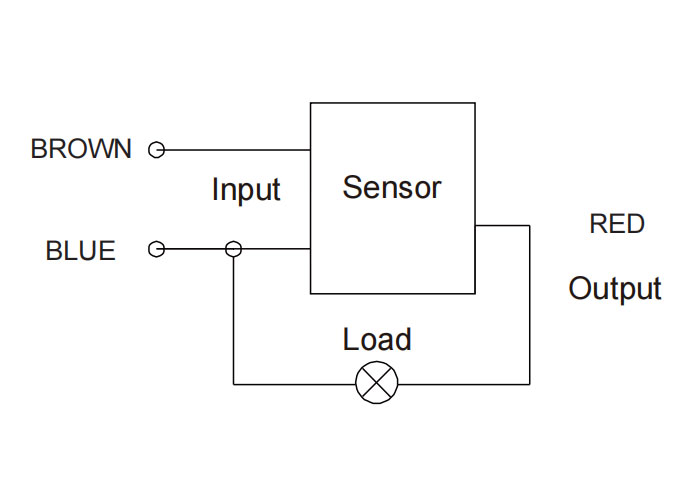

Diagramme de fil de connexion

1. Connectez le marron et le bleu avec la puissance;
2. Connectez le rouge et le bleu avec la charge.

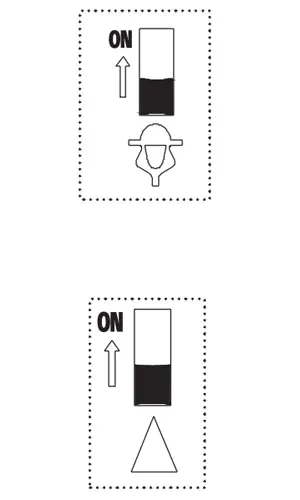

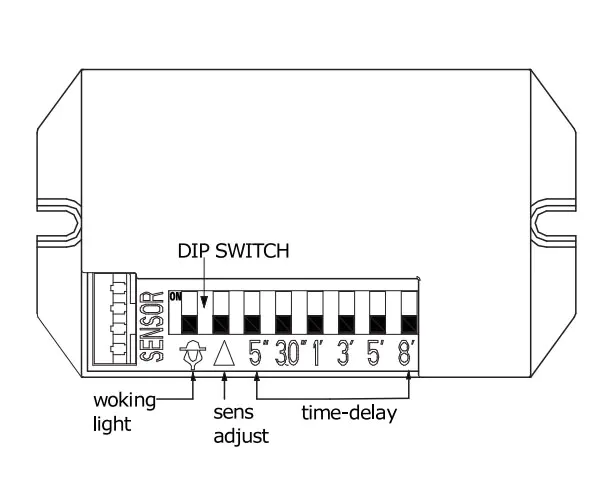

Réglage du commutateur DIP

1．working Light () Sélection:
· Quand aucune diapositive sur ON, elle peut fonctionner à n'importe quel degré lumineux;
· Lorsqu'il est glissé vers ON, il ne peut fonctionner que la nuit (<10lux).
2. Sensibilité () Sélection:
· Lorsqu'il n'est pas une diapositive vers ON, une sensibilité élevée;
· Lorsque vous glissez vers ON, faible sensibilité.
3. Temps-temps (5 "， 30" ， 1 '， 3' ， 5 '， 8')
Lorsque vous sélectionnez un certain retard, vous ne le faites glisser en position qu'en position.

ATTENTION: Lorsque vous utilisez ce produit, veuillez ajuster la sensibilité à une position appropriée dont vous avez besoin, veuillez ne pas ajuster la sensibilité au maximum, pour éviter que le produit ne fonctionne normalement causé par un mauvais mouvement. Parce que la sensibilité est trop élevée. Mouvement par les feuilles et les rideaux qui soufflent du vent, les petits animaux et le mauvais mouvement par interférence du réseau électrique et de l'équipement électrique. Tous ceux qui dirigent le produit ne fonctionnent pas normalement!
Lorsque le produit ne fonctionne pas normalement, veuillez essayer de réduire la sensibilité de manière appropriée, puis de la tester.

Test

· Faire une plongée à 5 ″ à la position en position et à l'autre est en position d'origine;
· Allumez l'alimentation, après désactiver la charge, le capteur entre dans l'état de travail stable;
· Sentez-le une fois, la charge s'allume et après 5s, elle s'éteint automatiquement;
· Si la diaporama dip () en position en position, le testez dans la journée, le détevez, la charge ne sera pas allumée, couvrira la résistance de sensibilisation avec un objet opaque, le sens à nouveau, la charge sera allumée, et après 5s, il tourne Off Automaticall.

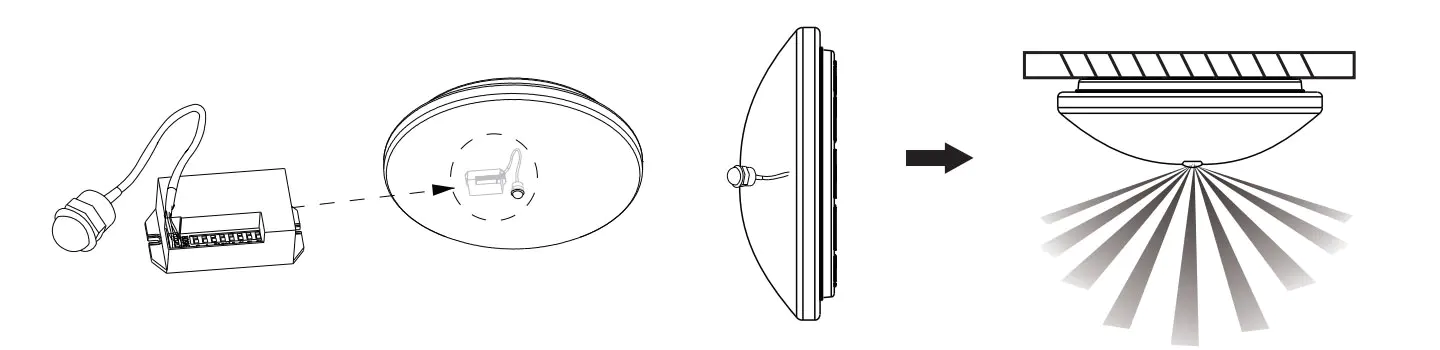

Pour les occasions

Il peut être installé dans l'intérieur, le couloir et la construction du public.
Installé à l'intérieur sur l'appareil avec des matériaux non métalliques.
Par exemple, ajoutez le capteur, d'un éclairage normal à la lampe à capteur automatique.
For occasions

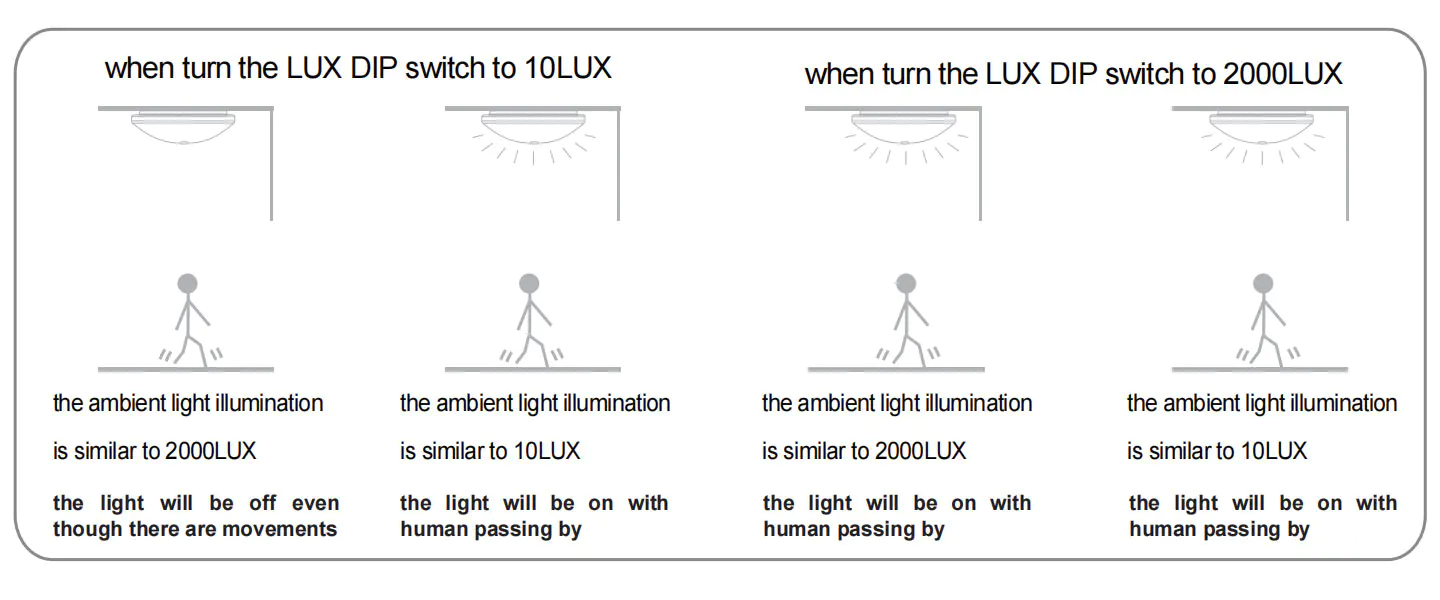

Principe de fonctionnement du contrôle léger
Operating principle of the light-control

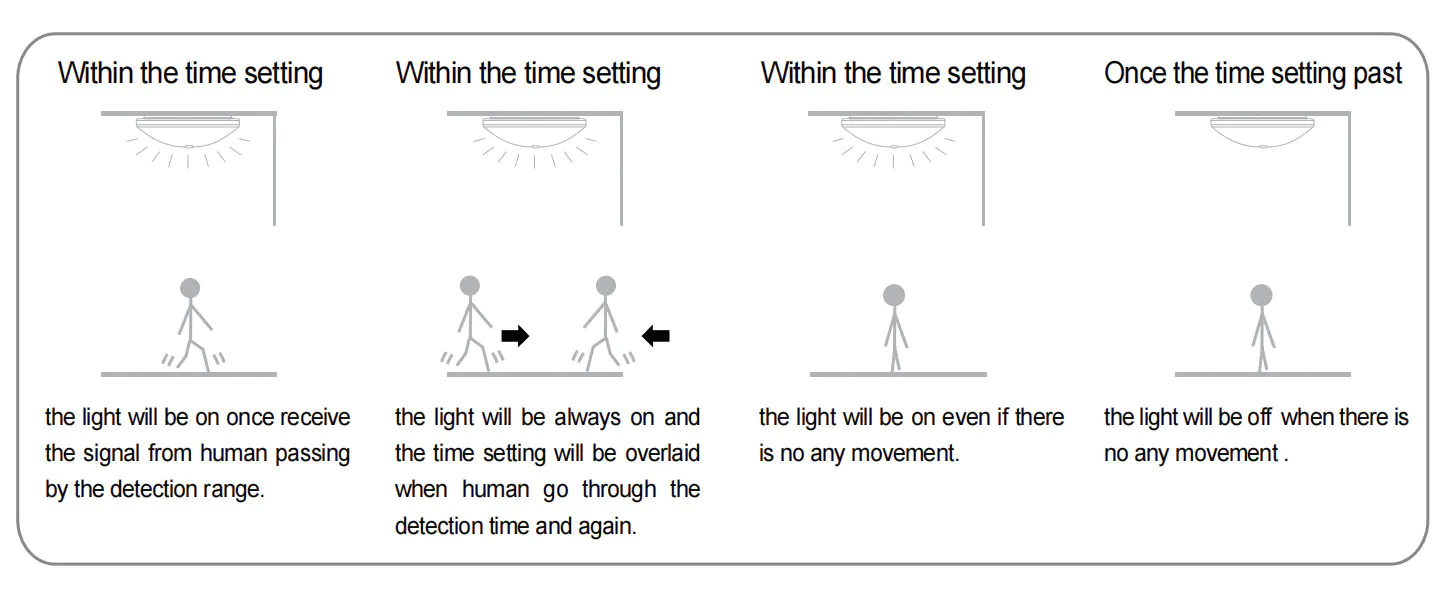

Principe de fonctionnement de la définition du temps
Operating principle of time setting

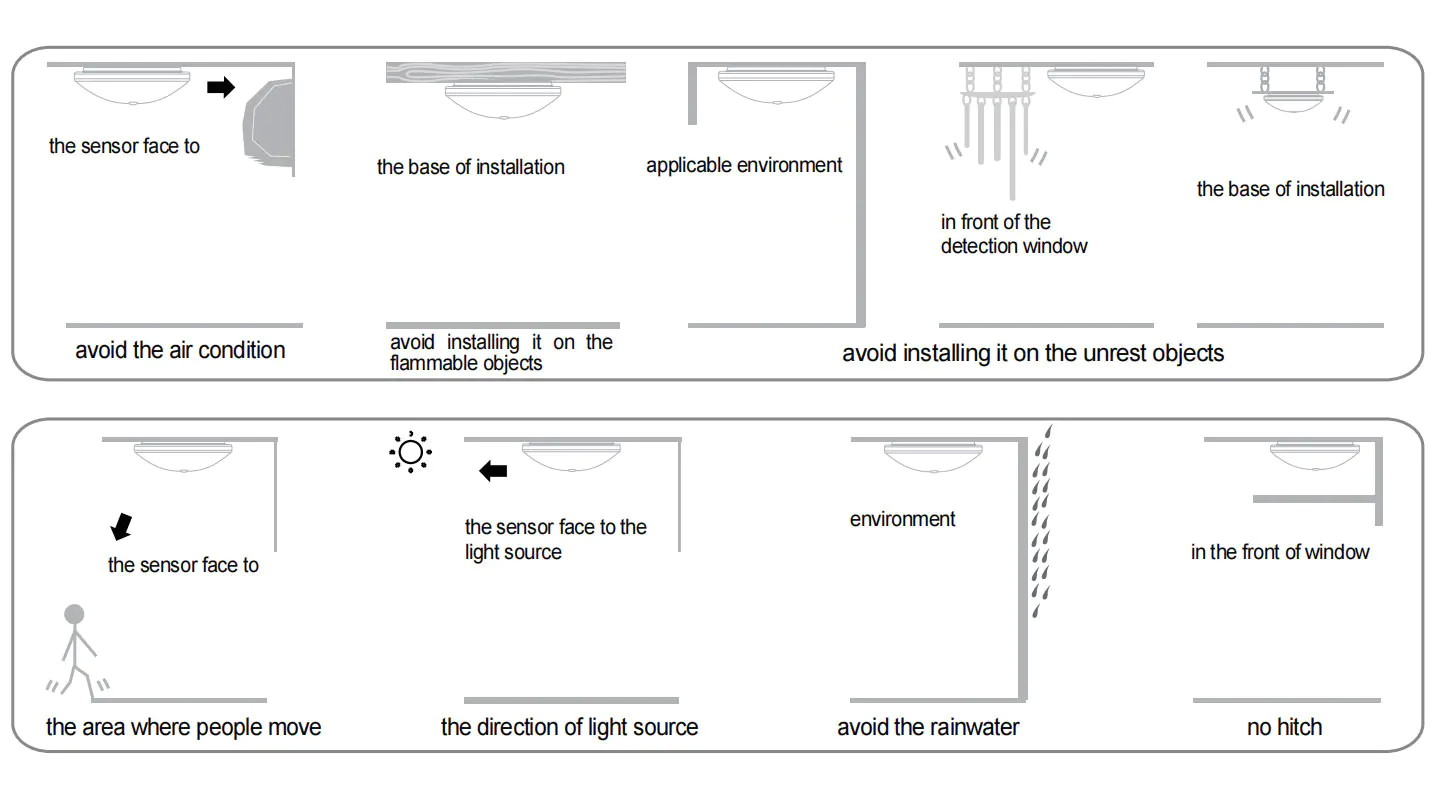

Faites attention à l'installation
Pay attention to installation

Attention

· Le personnel d'installation doit être électricien ou avec une expérience de corrélation;
· Assurez-vous de ne pas installer l'unité à l'endroit où le soleil brille, le courant et la température changent évidemment, par exemple la climatisation, le chaud à l'air;
· Ne choisissez pas l'objet de balancement comme base d'installation;
· Devant la plage de sens, il ne devrait pas y avoir d'obstruction ou d'objet en mouvement pour influencer sa détection.

Remarque

1. Gardez le visage du capteur à la zone où l'homme se déplace habituellement.
2. Gardez la face du capteur à la position de la lumière ambiante afin d'obtenir un réglage d'éclassage beaucoup plus exact.
3. Si détecter à nouveau le signal dans le réglage de temps, le réglage du délai sera trop menti.

Un problème et un moyen résolu

1.La charge ne fonctionne pas:
R: Veuillez vérifier si la connexion de la puissance et de la charge est correcte;
B: Veuillez vérifier si la charge est bonne;
C: Veuillez vérifier si le jeu d'éclairage de travail correspond à la lumière.
2.La sensibilité est mauvaise:
R: Veuillez vérifier s'il y a gêné devant la fenêtre de détection pour effet pour recevoir le signal;
B: Veuillez vérifier si la température ambiante est trop élevée;
C: Veuillez vérifier si la source du signal d'induction se trouve dans les champs de détection;
D: Veuillez vérifier si la hauteur d'installation correspond à la hauteur affichée dans l'instruction;
E: Veuillez vérifier si l'orientation mobile est correcte.
3. Le capteur ne peut pas arrêter automatiquement la charge:
R: Veuillez vérifier s'il y a un signal continu dans le champ de détection;
B: Veuillez vérifier si le réglage d'heure est le plus long;
C: Veuillez vérifier si la puissance correspond à l'instruction;
D: Veuillez vérifier si la température près du capteur change évidemment, comme la condition de l'air ou le chauffage central, etc.

● Lorsqu'il est utilisé dans différents environnements, veuillez ne pas ajuster la sensibilité au plus haut.
Parce que cela pourrait facilement entraîner un dysfonctionnement.
● Veuillez confirmer avec une installation préfestionnelle.
● Veuillez couper l'alimentation avant les opérations d'installation et de retrait.
● Assurez-vous que vous avez coupé l'alimentation à des fins de sécurité.
● Un fonctionnement inapproprié a causé des pertes, le fabricant n'assume aucune responsabilité.
Nous nous engageons à promouvoir la qualité et la fiabilité du produit, cependant, tous les composants électroniques ont certaines probabilités pour devenir inefficaces, ce qui causera certains problèmes. Lors de la conception, nous avons prêté attention aux conceptions redondantes et à des devis de sécurité adoptés pour éviter tout problème.
Cette instruction, sans notre permission, ne doit pas être copiée à d'autres fins.
