Capteur infrarouge de technologie de croisement zéro

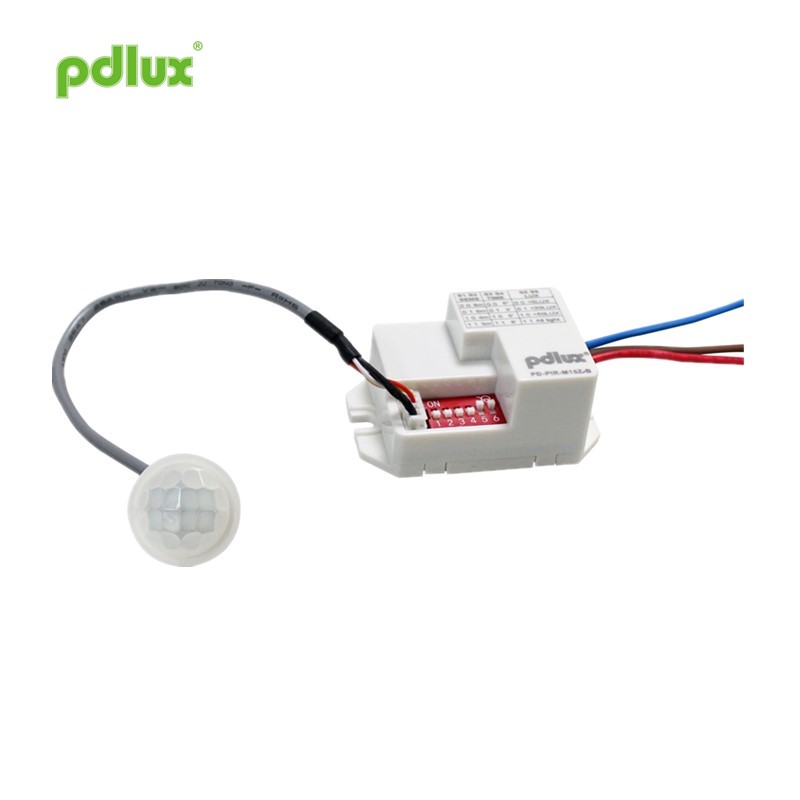

PD-PIR-M15Z-B Instruction du capteur infrarouge

Résumé

Zero Crossing Technology Infrared Sensor est une technologie numérique de la dernière version du capteur infrarouge. Adopter un capteur infrarouge SMD anti-jumené. L'objectif plus final est également équipé d'un indicateur d'état de détection et d'un capteur photosensible. La technologie de croisement zéro capteur infrarouge adopte la technologie de commutation de point de point de la vague sinusoïdale numérique, qui a une forte capacité de courant impulsionnelle et est incomparable avec les produits conventionnels. Peut être attaché à n'importe quelle charge différente. Veuillez vous référer à l'introduction suivante pour plus de détails.

Fonction

Spécifications du capteur infrarouge de technologie de croisement zéro

Source d'alimentation: 220-240VAC 50Hz / 60Hz
100-130VAC 50Hz / 60Hz
Toutes les charges: 1200W Max. （220-240VAC）
600W Max. （100-130VAC）
Courant de surtension: 50a / 500 μs
Angle de détection: 100 °
Température de travail: -20 ~ + 40 ° C
Humidité de travail: ≤ 93% rh

Informations de capteur

Application

Le capteur infrarouge de la technologie zéro peut être utilisé avec n'importe quel produit, ou il peut être installé et utilisé indépendamment. Il existe deux méthodes d'installation: le mur et le plafond.
Par exemple, ajoutez le capteur, d'un éclairage normal à la lampe à capteur automatique.

Diagramme de fil de connexion 1. Connectez le marron et le bleu avec la puissance; 2. Connectez le rouge et le bleu avec la charge.

Attention
● Le programme d'installation doit avoir un électricien ou une expérience pertinente;
● N'installez pas cette machine dans des endroits exposés à la lumière directe du soleil, où le courant et la température changent considérablement, tels que la climatisation et le chauffage;
● Ne choisissez pas les objets à bascule comme base d'installation;
● Devant la plage de détection, il ne devrait y avoir aucun obstacle ou objet en mouvement affectant sa détection.
● Plus la température ambiante est élevée, plus la sensibilité du capteur est faible! La distance de détection nominale dans le manuel est la distance lorsque la température ambiante est de 22-24 ° C.
À l'usine, la sensibilité est fixée à 6 mètres.

Remarque
1.point la partie de l'objectif du capteur vers l'endroit où le corps humain se déplace habituellement.
2.La partie de l'objectif est dans une position où la lumière naturelle atteint, de sorte que le capteur photosensible à l'intérieur de l'objectif peut mieux percevoir l'éclat environnemental.
Remarque: La hauteur du corps humain est différente, la vitesse de déplacement est différente, la sensibilité est également différente. La vitesse de déménagement est de 1,0 à 1,5 m / sec. Si la taille d'une personne et la vitesse de mouvement changent, la distance de détection aussi.

ATTENTION:
Lorsque vous commencez à utiliser le produit du capteur pour la première fois, vous devez faire attention aux articles suivants:
1.La première puissance doit attendre 30 secondes, rester à l'écart de l'endroit où le capteur peut détecter. Après avoir été automatiquement éteint, le corps humain entre dans la plage de détection du capteur et se déplace dans la direction normale du mouvement. Le capteur peut détecter et contrôler la charge pour commencer à fonctionner.
2. Pour les méthodes d'ajustement de Lux, le temps de retard et la sensibilité, veuillez vous référer au contenu dans les diagrammes de A, B et C pour le fonctionnement.

Lorsque vous utilisez ce produit, veuillez ajuster la sensibilité à la position appropriée dont vous avez besoin. N'ajustez pas la sensibilité au maximum, afin de ne pas amener le produit à ne pas fonctionner normalement en raison de mauvaises actions. Les mouvements causés par les petits animaux et les interférences du réseau électrique peuvent entraîner un dysfonctionnement du produit.
Lorsque le produit ne peut pas fonctionner normalement, veuillez essayer de réduire la sensibilité de manière appropriée, puis tester.

Ce manuel est le contenu de la programmation de produits, nous ne vous informerons pas séparément. Il est strictement interdit de copier le contenu du manuel d'instructions à toute autre fin sans l'autorisation de l'entreprise.
