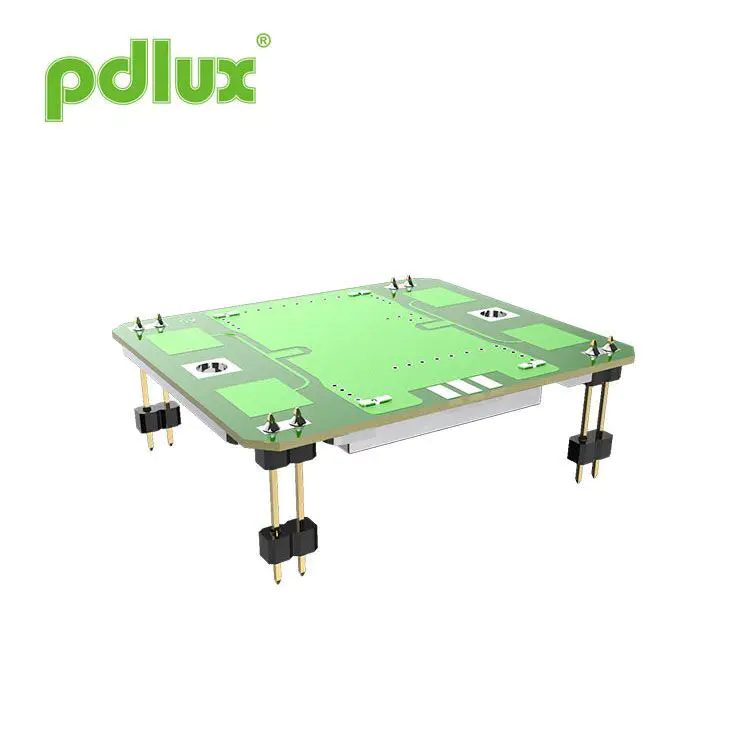

Capteur de mouvement micro-ondes X-Band PD-V9-P avec haute précision
Précision, performance et personnalisation - Le capteur de mouvement micro-ondes X-Band PD-V9-P avec une grande précision répond aux exigences des systèmes de détection intelligente modernes. Le PD-V9-P est un capteur de mouvement de bande X à haute sensibilité conçu pour une détection précise dans une variété d'environnements. Il prend en charge la personnalisation de la fréquence (10,525 GHz, 10,587 GHz, 10,687 GHz) pour se conformer aux réglementations locales. Avec une réponse rapide et un suivi de mouvement fiable, il est idéal pour les appareils IoT, l'éclairage intelligent, les systèmes automatisés et la détection de mouvement industriel. Sa conception de montage flexible et son mode de faible puissance PWM le rendent adapté aux applications soucieuses de l'énergie. Nous offrons un support technique complet et une livraison en temps opportun pour assurer votre succès.
Modèle:PD-V9-P
envoyer une demande
Taille
Caractéristiques
- Réglage de la fréquence: 10.525-10.587GHz
- y compris l'antenne patch
- DRO: Oscilato de résonateur diélectrique
- Faible drain de courant CC
- petite taille
- Conformité ROHS
Caractéristiques
| Article | Caractéristiques | |
| Réglage de fréquence | 10.525-10.587GHz (personnalisé selon différentes exigences) | |
| Condition | Ta = +25 C ， Wine = +5 VDC | |
| Tension de fonctionnement | +5,0 ± 0,5 VDC | |
| Courant de fonctionnement | <32 ME TYPE. | |
| Puissance de sortie | 20 MW (13 dBm) E.I.R.P. Typ. | |
| Stabilité de la fréquence | ± 5 MHz max. (TA: -30 à +55 C) | |
| Sensibilité à la perte de retour | -90 DBC Typ. | |
| Deuxième émission harmonique | -40 DBM | |
| Commandant de faisceau d'antenne (-3 dB) | Plan électronique | Nom degrés à 36 degrés. (Le plein angle oretique de 72 degrés) |
| Plan H-plan | 72 degrés Nom. (Le plein angle oretique de 144 degrés) | |
| Interface RF | Antenne patch | |
| Plage de température | -30 à +55 C (portée d'utilisation standard), -40 à +80 C (plage d'utilisation maximale) | |
| Règlement pour la conformité | ETS 300 440 | |
Schéma de rayonnement
Brève introduction
Le capteur de luminosité de la série PD-V9 fonctionne dans la bande X. La fréquence de fonctionnement se situe dans la plage de fréquences de 10,525 GHz à 10,687 GHz. Les utilisateurs doivent effectuer des achats en fonction de la personnalisation en fonction des réglementations de fréquence du pays où il est situé. Par exemple, 10,525 GHz, 1 0,587 GHz, 10,687 GHz. Les capteurs de la série PD-V9 sont largement utilisés dans les produits d'applications de sécurité et de surveillance, les capteurs de porte automatiques, les lumières de détection mobile, les capteurs IoT, les capteurs de vitesse et divers produits de capteurs mobiles.
Le capteur a une détection d'angle à grand angle H-Plane et une détection de petit angle EPLAN. Les utilisateurs peuvent réparer le capteur à différents angles au besoin pendant l'utilisation. Comme si les utilisateurs voulaient que le courant de travail du capteur soit aussi petit que possible, vous pouvez définir le mode d'alimentation du capteur sur le mode PWM (cycle de service), ce qui peut réduire efficacement le courant de travail.
Problèmes possibles rencontrés
Lorsque les utilisateurs rencontrent les problèmes suivants lors de l'utilisation ou du remplacement directement du capteur d'origine.
1. Première utilisation:
Lorsque vous utilisez le capteur de mouvement micro-ondes PD-V9-P PD-V9-P avec une grande précision pour la première fois et rencontrez une sensibilité élevée ou une sensibilité insuffisante, vous devez d'abord vérifier l'état du réglage du gain du circuit d'amplification. Et si la méthode de calcul utilisée par MCU pour traiter les signaux est appropriée. D'une manière générale, il est facile de trouver une solution.
2. Problèmes possibles qui peuvent survenir lorsqu'ils remplacent directement les capteurs précédemment utilisés:
Lorsque vous remplacez directement les capteurs précédemment utilisés, il peut également y avoir des problèmes de sensibilité élevée et de faible sensibilité, ce qui peut être facilement résolu. Il suffit d'augmenter le circuit d'amplification ou de diminuer le gain du circuit d'amplification. Pas besoin de considérer l'algorithme de traitement du signal de MCU.
Aide dont les débutants peuvent avoir besoin lors de l'utilisation:
Si vous rencontrez des difficultés tout en utilisant les capteurs de la série PD-V9 et avez besoin d'aide. Vous pouvez nous contacter par e-mail. De manière générale, des réponses peuvent être obtenues.
Introduction du produit:
L'introduction du produit peut être modifiée et améliorée par PDLUX à tout moment lorsque cela est nécessaire. Il ne sera pas nécessairement informé de tout le monde en temps opportun.
