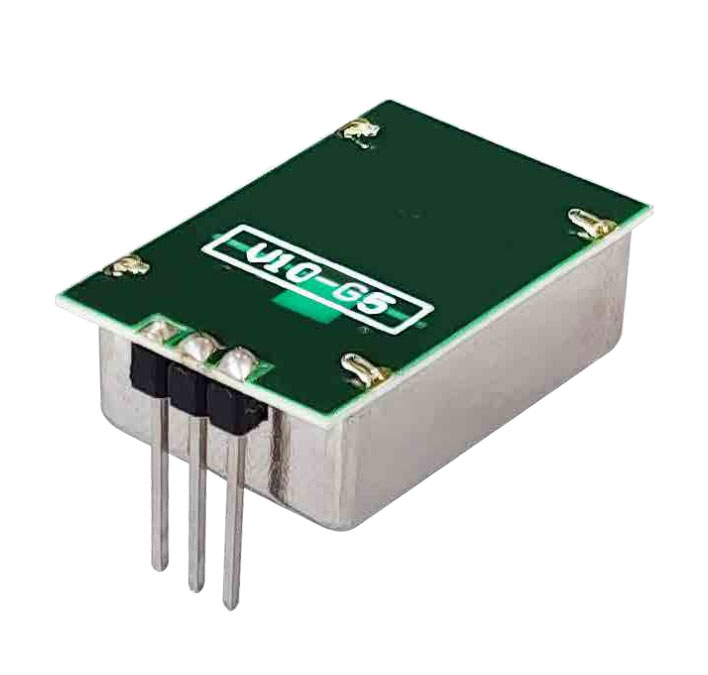

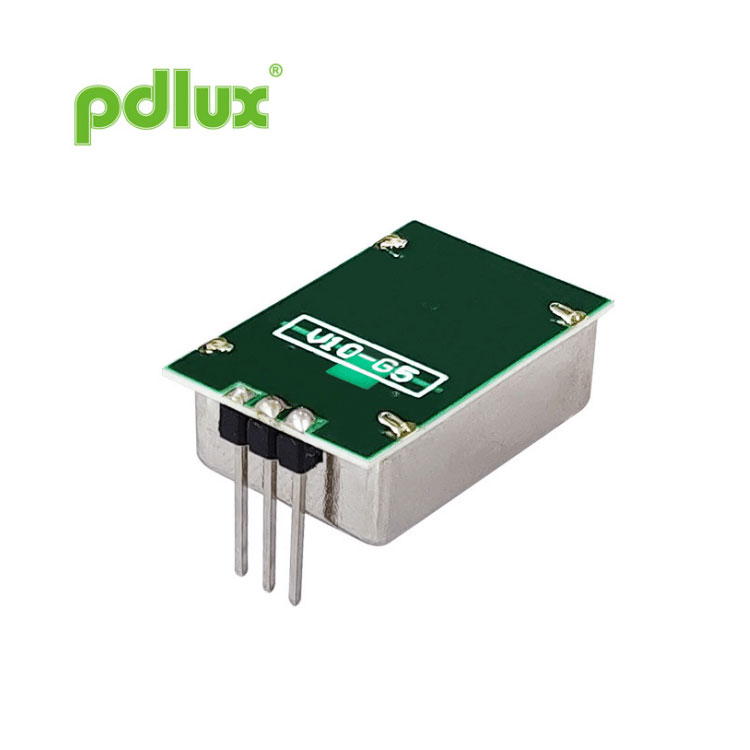

Unité de détection de mouvement d'émetteur-récepteur micro-ondes miniature en bande X PD-V10-G5
Fabriqués en interne dans l'usine de Pdlux en Chine, nous sommes un fabricant et fournisseur reconnu d'unité de détection de mouvement d'émetteur-récepteur micro-ondes miniature en bande X PD-V10-G5, surveillant méticuleusement chaque étape de la production pour garantir la qualité et des prix clairs, offrant à nos clients des solutions rentables.
envoyer une demande
• Faible coût • Faible consommation d'énergie • Haute sensibilité • Versions 3 V et 5 V disponibles • Antenne patch • Conforme RoHS
L'unité, logée dans un boîtier métallique, est dotée d'un oscillateur stabilisé par résonateur diélectrique, qui fournit une fonctionnement sur une large plage de températures en mode impulsionnel CW ou à faible rapport cyclique et un Récepteur homodyne pour une sensibilité et une fiabilité améliorées.
Cette famille de modules est disponible avec une tension d'alimentation +5 V ou +3 V.
Le principe de fonctionnement de base consiste à détecter le décalage de fréquence entre un signal émis et un signal reçu.
réfléchi par un objet en mouvement dans le champ de vision de l’unité.
L'unité produit un signal de sortie de faible niveau qui peut être amplifié et traité pour fournir une alarme sonore ou visuelle.
signal et utilise des techniques de fabrication de montage en surface à faible coût qui ont fait leurs preuves sur le terrain comme étant robustes et
fiable.
| Numéro de pièce. | Pays | Fréquence | Commentaires |
| PD-V10-501 | ROYAUME-UNI | 10,587 GHz (5 V) | |
| PD-V10-502 | USA | 10,525 GHz (5 V) | ID FCC |
| PD-V10-502 | Belgique, Hollande, Italie | 10,525 GHz (5 V) | Conforme à la directive RED |
| PD-V10-301 | ROYAUME-UNI | 10,587 GHz (3 V) | |
| PD-V10-302 | Belgique, Hollande, Italie | 10,525 GHz (3 V) | Conforme à la directive RED |
| Fréquence | Voir tableau ci-dessus |
| Puissance de sortie (min.) | PIRE de 5 dBm |
| Tension de fonctionnement | +5 V ± 0,25 V +3 V ± 0,15 V |
| Courant de fonctionnement (CW) | 25 mA (maximum) 20 mA (type) |
| Émissions harmoniques | <-30dBm |
| Courant moyen (5 % DC) | 1 mA typ. |
| Largeur d'impulsion (min.) | 5 µs |
| Cycle de service (min.) | 1% |
| Fréquence de répétition des impulsions | 2-4 kHz |
| Sensibilité (pour un rapport S/B de 10 dB) | -84 dBm |
| Bruit (mesuré dans une bande passante de 3 Hz à 80 Hz) | < 30µV |
| Gagner | 5 dBi |

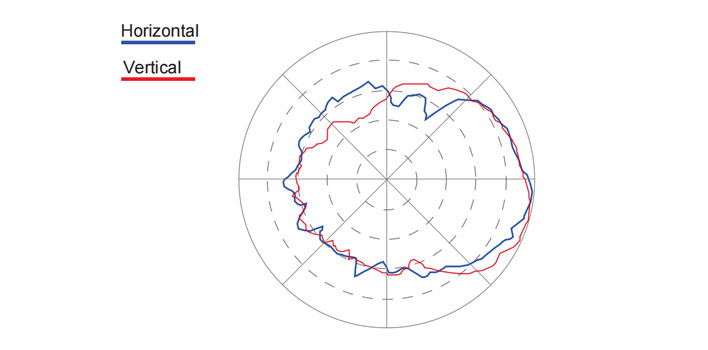

| -3 dB Largeur de faisceau | |
| Avion E | 50° |
| Avion H | 60° |
| Poids | 4g |

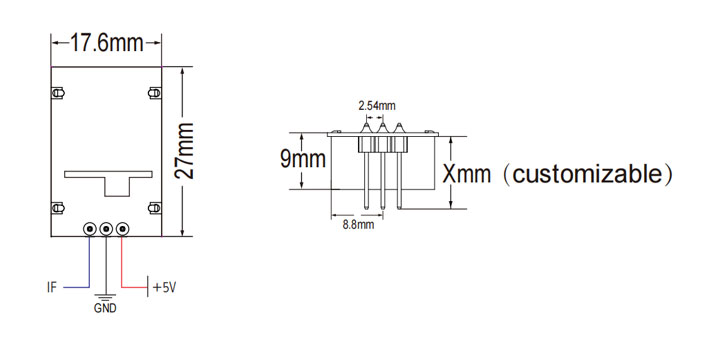

| Connecteurs à broches | Espacement de 2,54 mm X3 |
| Conforme RoHS | |
| Puissance/Temp. Coefficient (sur la plage de température de fonctionnement) | 3 dB |
| Fréquence/Temp. Coefficient (sur la plage de température de fonctionnement) | 6,5 MHz |
| Température de fonctionnement | -20°C à +70°C |
La force de sortie du capteur (plage de détection) dépend du rapport signal/bruit. Supérieure ou inférieure à la température nominale de fonctionnement, le capteur peut également fonctionner, mais les performances seront réduites. Pour éviter d'endommager les appareils, des précautions doivent être prises lors de la manipulation. Décharge électrostatique appropriée (ESD) des précautions doivent être observées à toutes les étapes de stockage, de manipulation, d’assemblage et de test.
