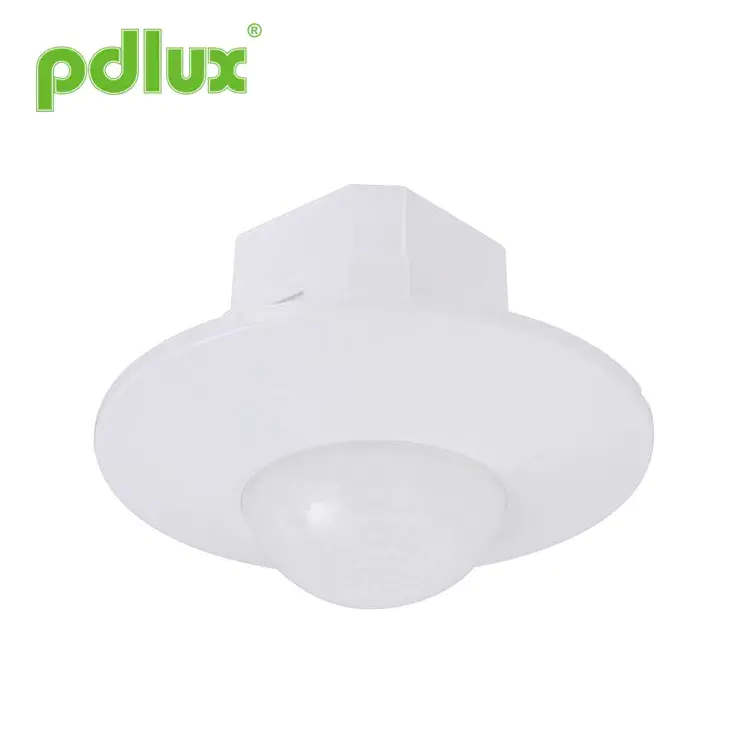

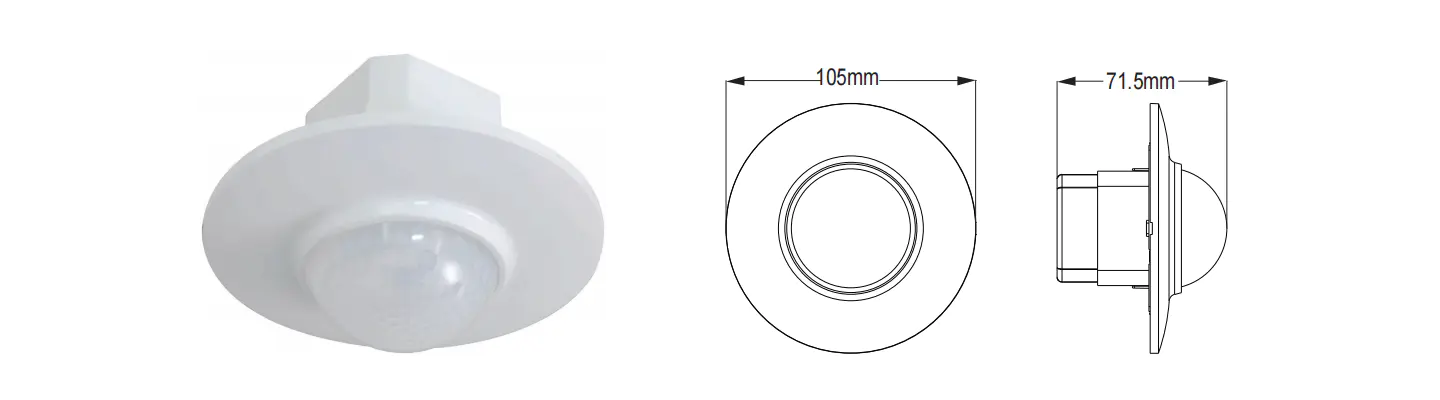

PD-PIR200A Capteur de mouvement infrarouge de plafond à 360°
Le produit est un nouveau commutateur à économie d'énergie, il adopte un bon détecteur de sensibilité, un circuit intégré et un SMT. Il rassemble automatisme, sécurité pratique, économie d'énergie et fonctions pratiques. Un détecteur à l'intérieur compose un champ de détection à large portée, il utilise l'énergie infrarouge de l'humain comme source de signal de contrôle, il peut démarrer la charge immédiatement lorsque l'on entre dans le champ de détection. Il peut identifier automatiquement le jour et la nuit. Il est facile à installer et largement utilisé, possédant les fonctions de démonstration de puissance et de détection.
envoyer une demande
Résumé
Caractéristiques
| Source d'alimentation | 220-240 VCA/100-130 VCA | Fréquence du secteur | 50/60Hz |
| Charge résistive | 1200W maximum. 230 V/600 W maximum. 110V | Réglage de l'heure : | min : 8±3sec max : 7±2min (réglable) |
| Angle de détection | 360º | Plage de détection (22°C) | 8 m maximum (diamètre) (réglable) |
| Contrôle de la lumière | <3LUX-lumière du jour (réglable) | Température de travail | -10°C~+40°C |
| Consommation d'énergie | 0,45 W (statique 0,1 W) | Hauteur d'installation | 2,5 ~ 3,5 m |
| Vitesse de détection | 0,6-1,5 m/s | Humidité de travail | <93% HR |
Remarque : Lorsque différentes charges sont utilisées en parallèle, il est nécessaire de bien comprendre les propriétés du Charge, et la charge avec un courant d'appel particulièrement important causera des dommages prématurés au relais à l'intérieur de l'inducteur. S'il existe une grande incertitude quant à la charge utilisée, une version améliorée la version spécialement conçue pour résister au courant d’appel peut être personnalisée.

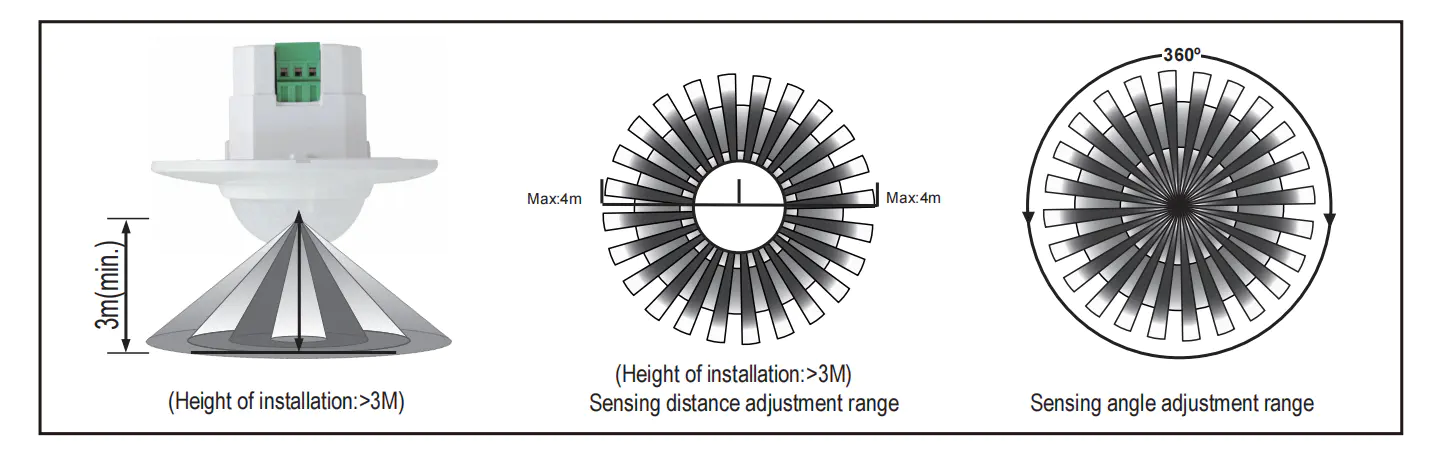

Informations sur le capteur
Fonction
·La plage de détection peut être réglée en fonction de la position d'installation et du champ de détection.
·Le spectacle de détection : la LED clignote deux fois par seconde lors de la réception du signal.
·Le réglage du temps est ajouté continuellement : lorsqu'il reçoit le deuxième signal d'induction après le premier inducteur, il le fera calculez à nouveau le temps pour le reste du premier réglage de base. (Régler l'heure)
·Réglage du temps : il peut être réglé selon votre désir. Le minimum est de 8 ± 3 s ; le maximum est de 7±2min.

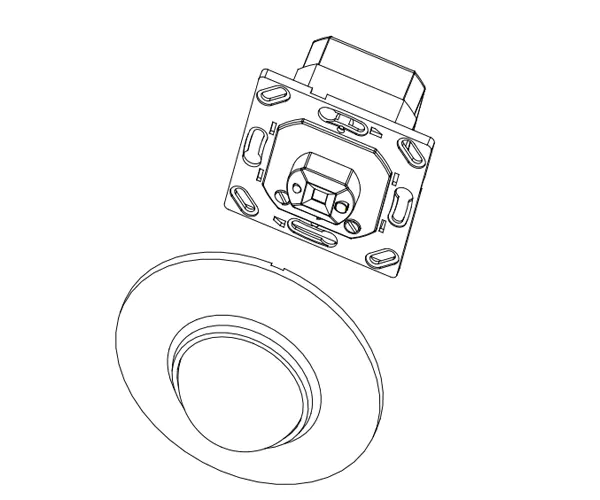

Installation
(2) Ouvrez le capteur comme indiqué sur la figure suivante, retirez le panneau du capteur.
(3) Connectez le fil d'alimentation et de charge à la borne de connexion du capteur conformément au schéma de connexion ;
(4) Selon le réglage du bouton LUX, TIME, SENS ;
(5) Selon la figure suivante à droite, fixez le capteur dans la boîte de jonction, le bouton sur son panneau, puis vous pouvez mettre sous tension pour tester.

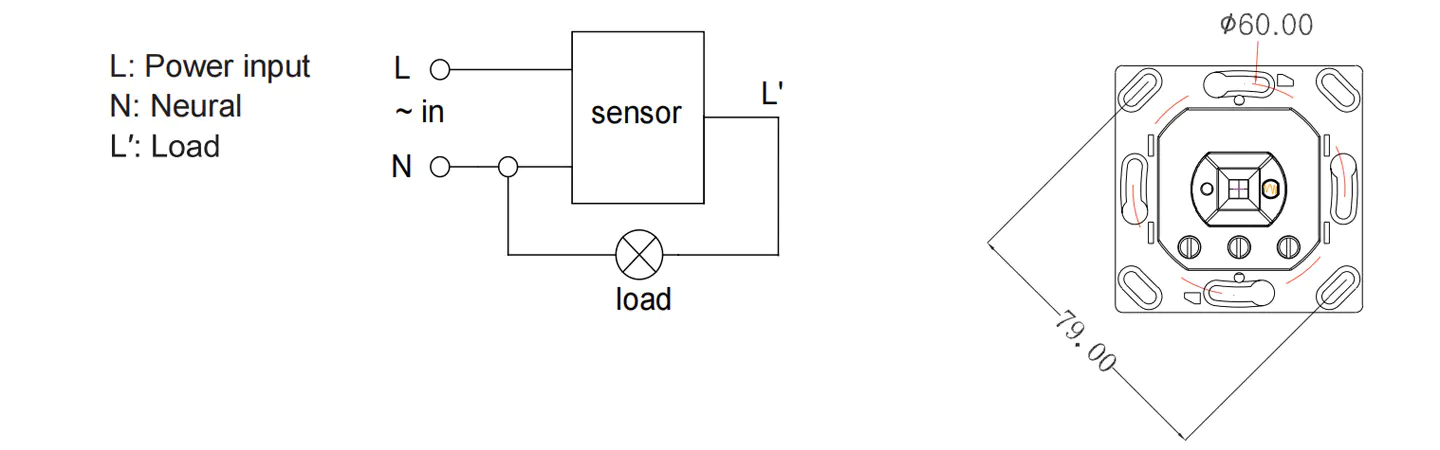

Schéma des câbles de connexion

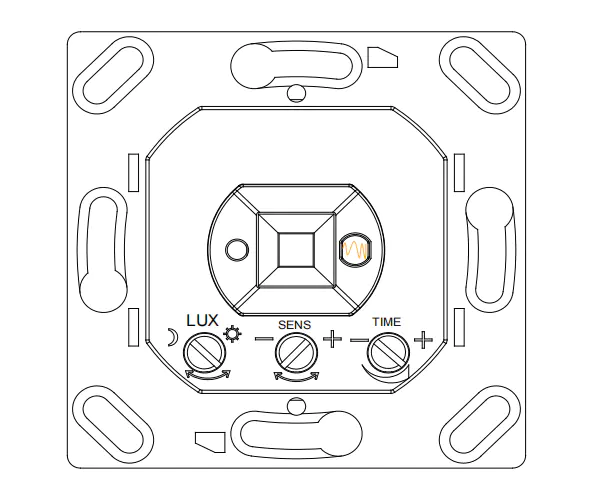

Schéma de connexion (voir figure de droite) Test
.Réglez le bouton de temps dans le sens des aiguilles d'une montre au minimum.
· Au moment de la mise sous tension, la charge ne fonctionne pas. Après 5 à 10 secondes, la charge fonctionne et la LED clignote deux fois par seconde. Dans des conditions sans induction, la charge doit cesser de fonctionner dans les 5 à 30 secondes et la LED doit s'éteindre ;
· Si cela a du sens 5 à 10 secondes plus tard après son extinction, la charge devrait fonctionner et la vitesse de clignotement est de deux fois par seconde, puis la charge cessera de fonctionner dans les 5 à 15 secondes.
·Tourne le bouton LUX dans le sens des aiguilles d'une montre au minimum. S'il est testé dans des circonstances inférieures à 3LUX, la charge ne devrait pas fonctionner après l'arrêt de la charge à induction ; mais si vous couvrez la fenêtre de détection avec des objets opaques (serviette, etc.), la charge fonctionne. En l'absence de signaux d'induction, la charge devrait cesser de fonctionner dans les 5 à 15 secondes.
ATTENTION : lorsque vous utilisez ce produit, veuillez régler la sensibilité à la position appropriée dont vous avez besoin. Veuillez ne pas régler la sensibilité au maximum pour éviter que le produit ne le fasse. fonctionne normalement causé par un mauvais mouvement. Parce que la sensibilité est trop élevée, détectez facilement le mauvais mouvement par le vent soufflant des feuilles et des rideaux, les petits animaux, et le mauvais mouvement par l'interférence du réseau électrique et de l'équipement électrique. Tous ceux qui mènent le produit ne fonctionnent pas normalement !
Lorsque le produit ne fonctionne pas normalement, essayez de réduire la sensibilité de manière appropriée, puis testez-le.
Remarques
Évitez de l'installer sur les objets agités.
Il ne devrait y avoir aucun obstacle ni objet en mouvement devant la fenêtre de détection effectuant la détection.
Évitez de l'installer à proximité de zones de modification de la température de l'air telles que la climatisation, le chauffage central, etc.
Pour votre sécurité, veuillez ne pas ouvrir le couvercle lorsque vous trouvez l'attelage après l'installation.
S'il y a une différence entre le produit et les instructions, veuillez vous référer principalement au produit.
Un problème et une manière résolue
La charge ne fonctionne pas :
a. Veuillez vérifier que l'alimentation et la connexion de charge sont correctes.
B. Vérifiez si la charge est bonne.
c. Vérifiez si la lampe de travail correspond au contrôle de la lumière.
La sensibilité est mauvaise :
a. Veuillez vérifier s'il y a un obstacle devant la fenêtre de détection pour effectuer la réception des signaux.
b. Veuillez vérifier si la température ambiante est trop élevée.
c. Veuillez vérifier si la source du signal se trouve dans les champs de détection.
d.Veuillez vérifier si la hauteur d'installation correspond à la hauteur indiquée dans les instructions.
E. Veuillez vérifier si l'orientation de déplacement est correcte.
Le capteur ne peut pas arrêter la charge automatiquement :
un. Vérifiez s'il y a des signaux continus dans les champs de détection.
b. Vérifiez si le réglage de l’heure est réglé sur la durée la plus longue.
c. Vérifiez si la puissance correspond à l'instruction.
d. Vérifiez si le changement de température se rapproche manifestement du capteur, comme la climatisation ou le chauffage central, etc.
·Lorsqu'il est utilisé dans différents environnements, veuillez ne pas régler la sensibilité au maximum.
Parce que cela pourrait facilement entraîner un dysfonctionnement.
●Veuillez confirmer avec une installation professionnelle.
●Veuillez couper l'alimentation électrique avant les opérations d'installation et de retrait.
●Assurez-vous d'avoir coupé l'alimentation électrique pour des raisons de sécurité.
●Un mauvais fonctionnement a provoqué des pertes, le fabricant n'assume aucune responsabilité.
Nous nous engageons à promouvoir la qualité et la fiabilité du produit. Cependant, tous les composants électroniques ont certaines probabilités de devenir inefficaces, ce qui entraînera des problèmes. Lors de la conception, nous avons prêté attention aux conceptions redondantes et adopté des quotas de sécurité pour éviter tout problème. Cette instruction, sans notre autorisation, ne doit pas être copiée à d’autres fins.
