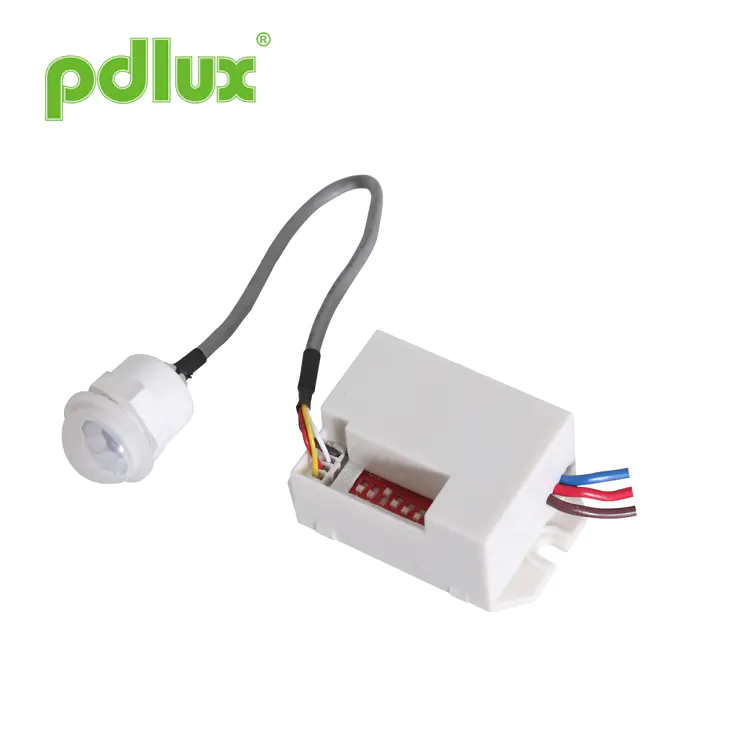

MINI Infrared Motion Capteur Smart Switch DC 12V Detecteur

 Caractéristiques

Saisir	12 ± 1V DC	Gamme de détection	8 m (22 ° C) (réglable)
Sortir	Max.12V DC, 2.5A / 30W	Angle de détection	100 °
Contrôle de la lumière	<10 ~ 2000lux (réglable)	Température de travail	-10 ~ + 40 ° C
Déménagement	5S 、 30S 、 1 min 、 3 min 、 5 min 、 8 min. (Réglable)	Humidité de travail	≤ 93% rh

Nom de chaque partie

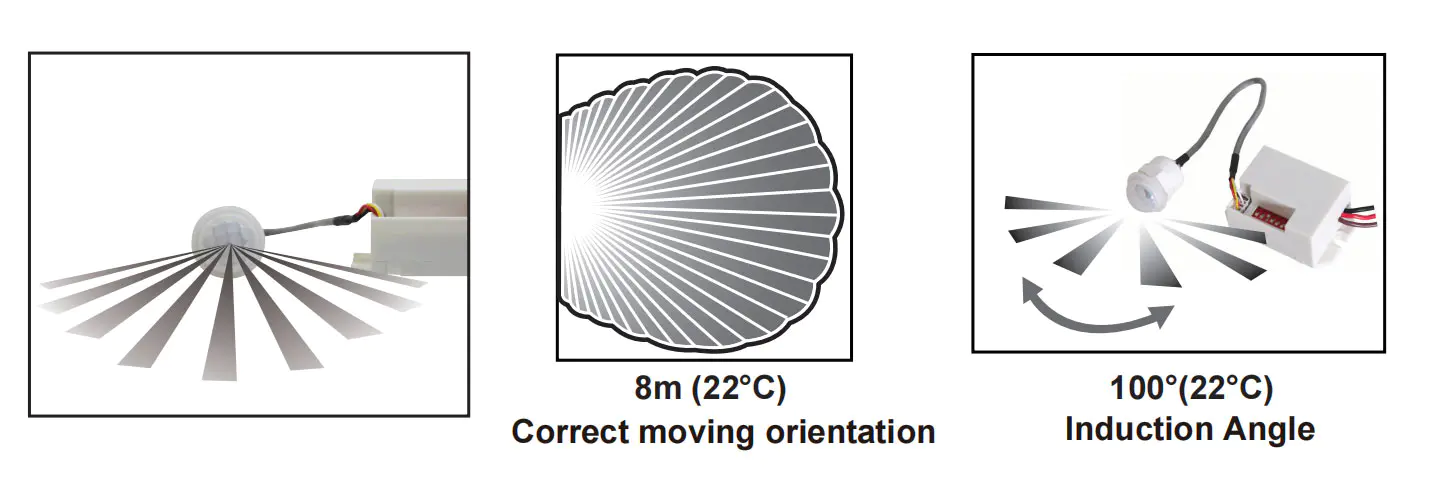

Informations de capteur

Fonction

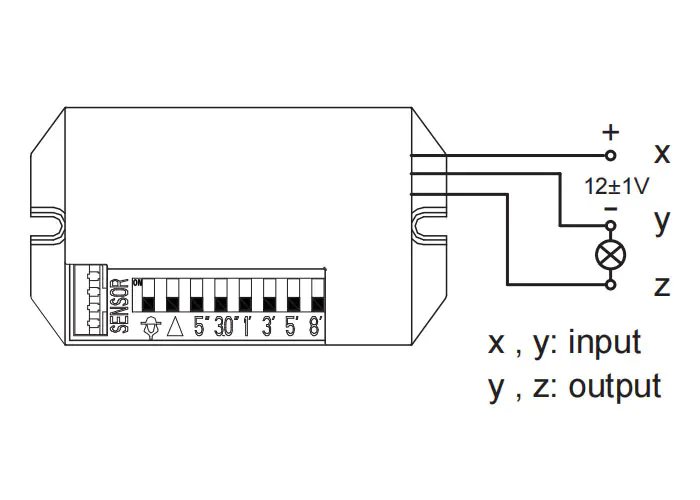

Figure de fil de connexion

Réglage du commutateur DIP

Attention

Lorsque vous utilisez ce produit, veuillez ajuster la sensibilité à une position appropriée dont vous avez besoin, Veuillez ne pas ajuster la sensibilité au maximum, pour éviter que le produit ne fonctionne pas normalement causée par un mauvais mouvement. Parce que la sensibilité est trop élevée. Mauvais mouvement par le vent soufflant des feuilles et des rideaux, de petits animaux et du mauvais mouvement par interférence du réseau électrique et des équipements électriques. Tous ceux qui dirigent le produit ne Travaillez normalement!
Lorsque le produit ne fonctionne pas normalement, veuillez essayer de réduire la sensibilité De manière appropriée, puis le tester.

Test

· Faire une plongée à 5 ″ à la position en position et à l'autre est en position d'origine;
· Allumez l'alimentation, après désactiver la charge, le capteur entre dans l'état de travail stable;
· Sentez-le une fois, la charge s'allume et après 5s, elle s'éteint automatiquement;
· Si la diaporama dip () en position en position, le testez dans la journée, le détevez, la charge ne sera pas allumée, couvrira la résistance de sensibilisation avec un objet opaque, le sens à nouveau, la charge sera allumée, et après 5s, il tourne Off Automaticall.

Pour les occasions

Il peut être installé dans l'intérieur, le couloir et la construction du public.
Installé à l'intérieur sur l'appareil avec des matériaux non métalliques.
Par exemple, ajoutez le capteur, d'un éclairage normal à la lampe à capteur automatique.


Principe de fonctionnement du contrôle léger


Principe de fonctionnement du temps de temps


Faites attention à l'installation

Attention

· Le personnel d'installation doit être électricien ou avec une expérience de corrélation;
· Assurez-vous de ne pas installer l'unité à l'endroit où le soleil brille, le courant et la température changent évidemment, par exemple la climatisation, le chaud à l'air;
· Ne choisissez pas l'objet de balancement comme base d'installation;
· Devant la plage de sens, il ne devrait pas y avoir d'obstruction ou d'objet en mouvement pour influencer sa détection.

Remarque

1. Gardez le visage du capteur à la zone où l'homme se déplace habituellement.
2. Gardez la face du capteur à la position de la lumière ambiante afin d'obtenir un réglage d'éclassage beaucoup plus exact.
3. Si vous détectez à nouveau le signal dans le délai, le délai sera trop menti.

● Lorsqu'il est utilisé dans différents environnements, veuillez ne pas ajuster la sensibilité au plus haut.
Parce que cela pourrait facilement entraîner un dysfonctionnement.
● Veuillez confirmer avec une installation préfestionnelle.
● Veuillez couper l'alimentation avant les opérations d'installation et de retrait.
● Assurez-vous que vous avez coupé l'alimentation à des fins de sécurité.
● Un fonctionnement inapproprié a causé des pertes, le fabricant n'assume aucune responsabilité.
Nous nous engageons à promouvoir la qualité et la fiabilité du produit, cependant, tous les composants électroniques ont certaines probabilités pour devenir inefficaces, ce qui causera certains problèmes. Lors de la conception, nous avons prêté attention aux conceptions redondantes et à des devis de sécurité adoptés pour éviter tout problème.
Cette instruction, sans notre permission, ne doit pas être copiée à d'autres fins.
