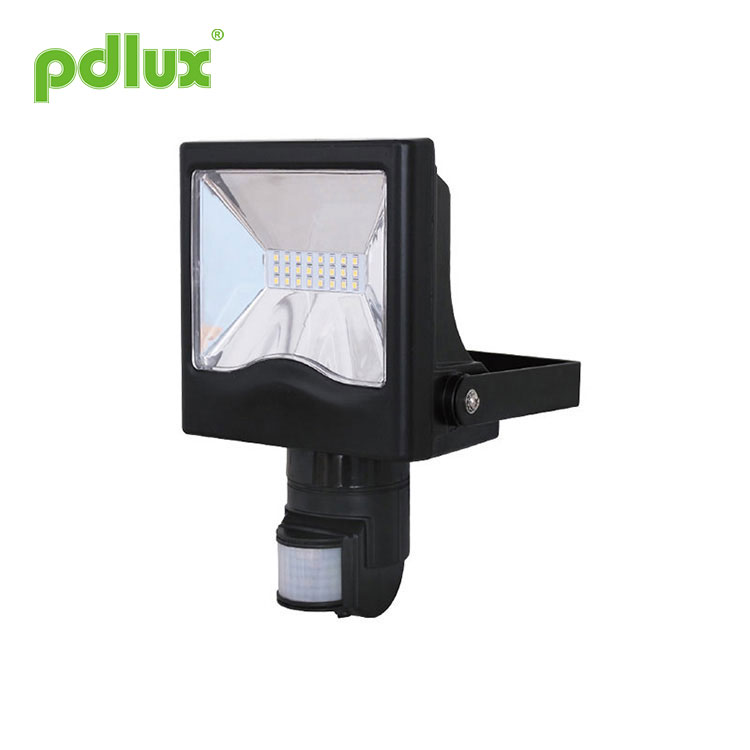

Instruction du projecteur LED à détecteur de mouvement infrarouge PD-PIR2024-2

Résumé

Le produit est une lumière à capteur LED moulée haute puissance ; il adopte un bon détecteur de sensibilité, un circuit intégré et un SMT. Il regroupe des fonctions d'automatisme, de confort, de sécurité, d'économie d'énergie et de praticité. Le large champ de détection est composé d'un champ de service haut et bas, gauche et droite. Il fonctionne en recevant les rayons infrarouges des mouvements humains. Lorsqu'on entre dans le champ de détection, on peut démarrer le chargement immédiatement et s'identifier automatiquement de jour et de nuit ; Son installation est très pratique et son utilisation est très large. Il a des fonctions d'indication de puissance et d'indication de détection.

Champ de détection : le champ de détection (voir le schéma suivant) est composé d'un champ de service haut et bas, gauche et droite, il peut être sélectionné selon le désir du consommateur. l'orientation du mouvement a une grande relation avec la sensibilité ;
Peut identifier le jour et la nuit : le consommateur peut régler le contrôle de l'éclairage de travail. Il peut fonctionner de jour comme de nuit lorsqu'il est réglé sur la position « soleil » (max). Il peut fonctionner avec un contrôle de la lumière inférieur à 3LUX lorsqu'il est réglé sur la position « lune » (min). Quant au modèle d'ajustement, veuillez vous référer au modèle de test ;

Indication d'alimentation et de détection : le voyant peut clignoter une fois toutes les 4 secondes après la mise sous tension. Il peut clignoter 2 fois toutes les 1 seconde après avoir reçu les signaux. En même temps, il peut afficher au capteur les conditions normales de détection et d'alimentation ;
Le réglage de l'heure est ajouté continuellement : lorsqu'il reçoit les deuxièmes signaux d'induction après la première induction, il calculera à nouveau le temps sur la base du repos du premier réglage de l'heure. (Régler le temps).
Le réglage de l’heure est réglable. Il peut être paramétré selon le désir du consommateur. La durée minimale est de 8 sec ± 3 sec. Le maximum est de 7 min ± 2 min.

Informations sur le capteur

Spectrogramme

Installation

Remarque : Veuillez apporter les outils suivants.

Coupez l'alimentation ;
Dévissez le clou en bas. Ouvrez le trou du fil. Le fil d'alimentation et le fil de charge sont percés en bas ;
Fixez le fond sur la position sélectionnée avec la vis gonflée ;
Connectez l'alimentation et la charge à la colonne de fils de connexion selon le schéma ;
Fixez le capteur en bas, veuillez visser le clou et allumer l'appareil.

Le nom de chaque partie

(Coque de lampe pour matériau en aluminium)

En fonction de la demande de la lampe, ajustez la bonne utilisation des capteurs et éclairez l'angle de vue, utilisez au mieux les produits en vue.

Test

Tournez le bouton de contrôle de la lumière dans le sens des aiguilles d'une montre au maximum (soleil), tournez le bouton de l'heure dans le sens des aiguilles d'une montre au minimum ;
Lorsque vous mettez sous tension, la charge ne fonctionne pas et le voyant clignote une fois toutes les 4 secondes.
Après 5 à 10 secondes, la charge fonctionne et le voyant clignote deux fois toutes les 1 seconde. Dans des conditions d'absence de signal d'induction, la charge doit cesser de fonctionner dans un délai de 5 à 30 sec, le voyant doit clignoter encore une fois toutes les 4 sec ;
Une fois le premier éteint, donnez-lui un nouveau sens après 5 à 10 secondes. La charge devrait fonctionner et la vitesse de flash indiquée est de deux fois toutes les 1 seconde. La charge devrait cesser de fonctionner dans un délai de 5 à 15 secondes ;
Tournez le bouton de commande de la lumière dans le sens inverse des aiguilles d'une montre au minimum. S'il est réglé à moins de 3 LUX, la charge de l'inducteur ne devrait pas fonctionner une fois que la charge a cessé de fonctionner. Si vous couvrez la fenêtre de détection avec des objets opaques (serviette, etc.), la charge fonctionne. Sans signal d'induction, la charge devrait cesser de fonctionner dans un délai de 5 à 15 s.

Note

Un électricien ou un humain expérimenté peut l'installer ;
Les objets de troubles ne peuvent pas être considérés comme la base de l'installation ;
Devant la fenêtre de détection, aucun objet ne doit gêner ou perturber la détection ;
Évitez de l'installer à proximité de zones d'altération de la température de l'air par exemple : climatisation, chauffage central, etc.
Pour votre sécurité, veuillez ne pas ouvrir le boîtier si vous trouvez un accroc après l'installation ;
Afin d'éviter tout dommage inattendu du produit, veuillez ajouter un dispositif de sécurité de 6 A lors de l'installation du capteur infrarouge, par exemple un fusible, un tube de sécurité, etc.

Un problème et une manière résolue

La charge ne fonctionne pas :
un. Vérifiez la puissance et la charge ;
b. Si la charge est bonne ;
c. Si la vitesse du voyant s'accélère après la détection ;
d. Veuillez vérifier si la lampe de travail correspond au contrôle de la lumière.

La sensibilité est mauvaise :
un. Veuillez vérifier s'il y a un obstacle devant la fenêtre de détection pour recevoir les signaux ;
b. Veuillez vérifier la température ambiante ;
c. Veuillez vérifier si la source du signal se trouve dans les champs de détection ;
d. Veuillez vérifier la hauteur d'installation ;
e. Si l'orientation du déplacement est correcte.

Le capteur ne peut pas fermer automatiquement la charge :
un. S'il y a des signaux continus dans les champs de détection ;
b. Si le réglage du temps est réglé sur le plus long ;
c. Si la puissance correspond à la consigne ;
d. Si la température de l'air change à proximité du capteur, par exemple la climatisation ou le chauffage central, etc.

1. Les LED en série peuvent fonctionner lorsque tous les joints sont installés en place.
2. Veuillez ne pas retirer ou connecter une autre lampe lorsqu'elle est allumée.
3. Lorsque les LED en série sont endommagées, vous avez besoin d'un technicien expérimenté pour réparer en utilisant les LED de même valeur.

Pour les fixations de type Y : si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé exclusivement par le fabricant ou son agent de service ou une personne qualifiée similaire afin d'éviter tout danger.

● Veuillez confirmer auprès d'un installateur professionnel.
● Veuillez couper l'alimentation électrique avant les opérations d'installation et de retrait.
● Assurez-vous d'avoir coupé l'alimentation électrique pour des raisons de sécurité.
● Une mauvaise opération a provoqué des pertes, le fabricant n'assume aucune responsabilité.

Nous nous engageons à promouvoir la qualité et la fiabilité du produit, cependant, tous les composants électroniques ont certaines probabilités de devenir inefficaces, ce qui entraînera des problèmes. Lors de la conception, nous avons prêté attention aux conceptions redondantes et adopté des quotas de sécurité pour éviter tout problème.
Cette instruction, sans notre autorisation, ne doit pas être copiée à d’autres fins.
