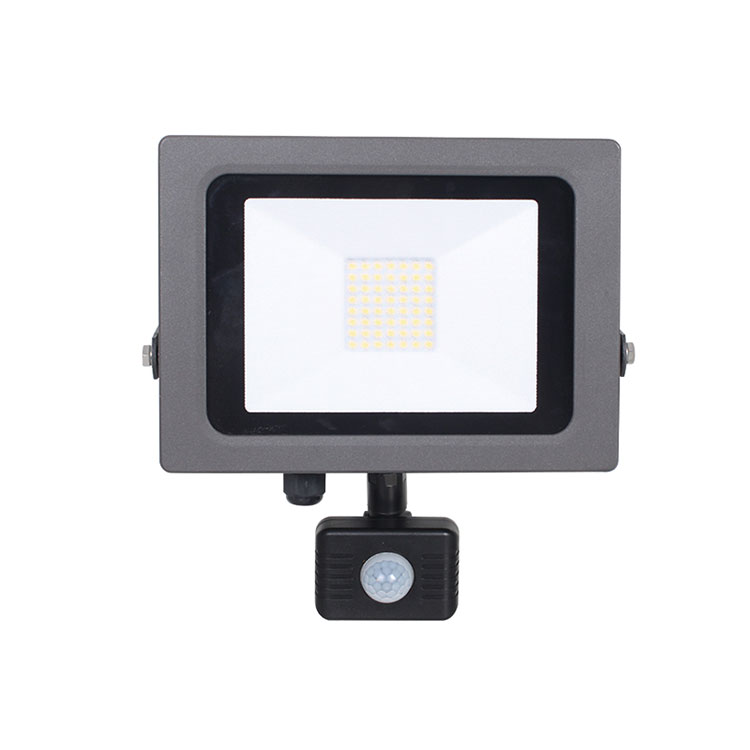

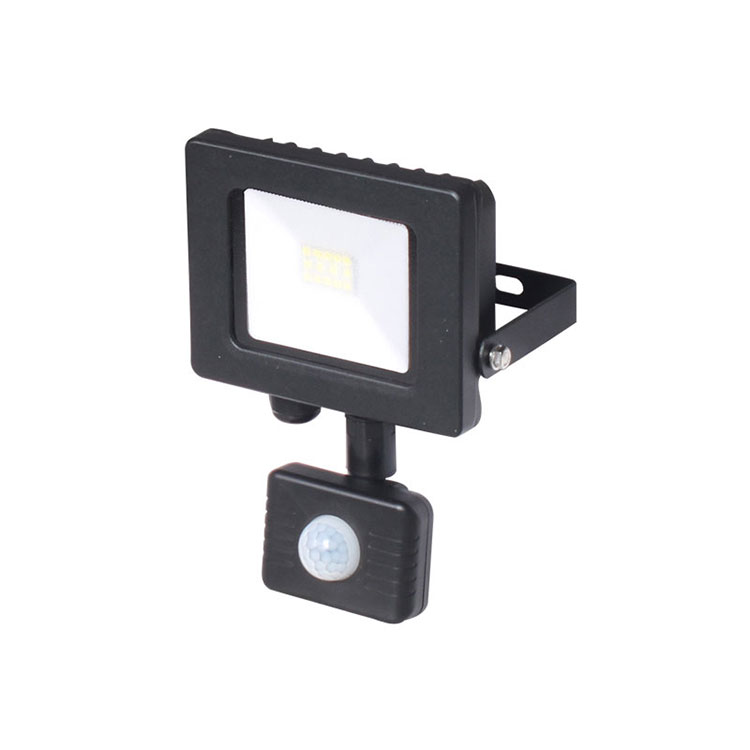

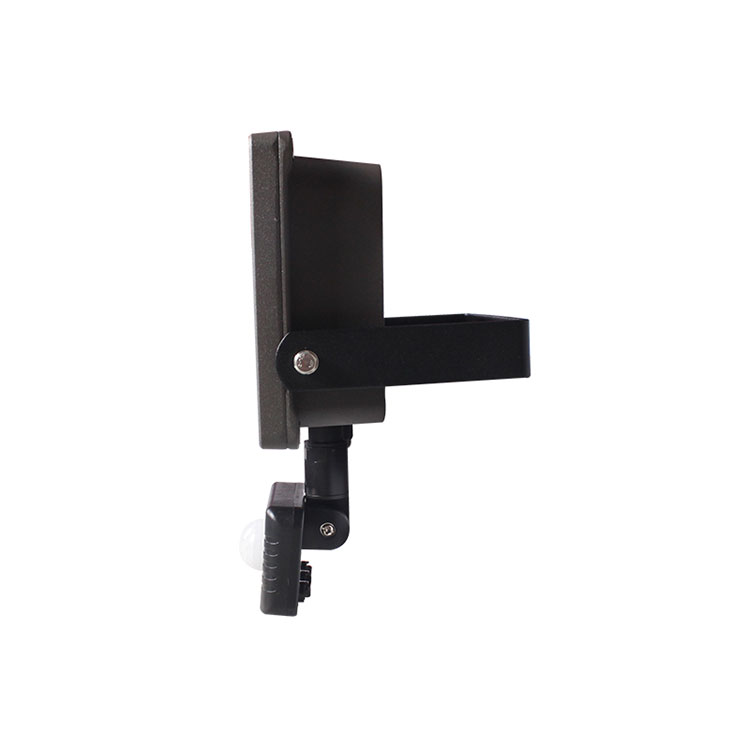

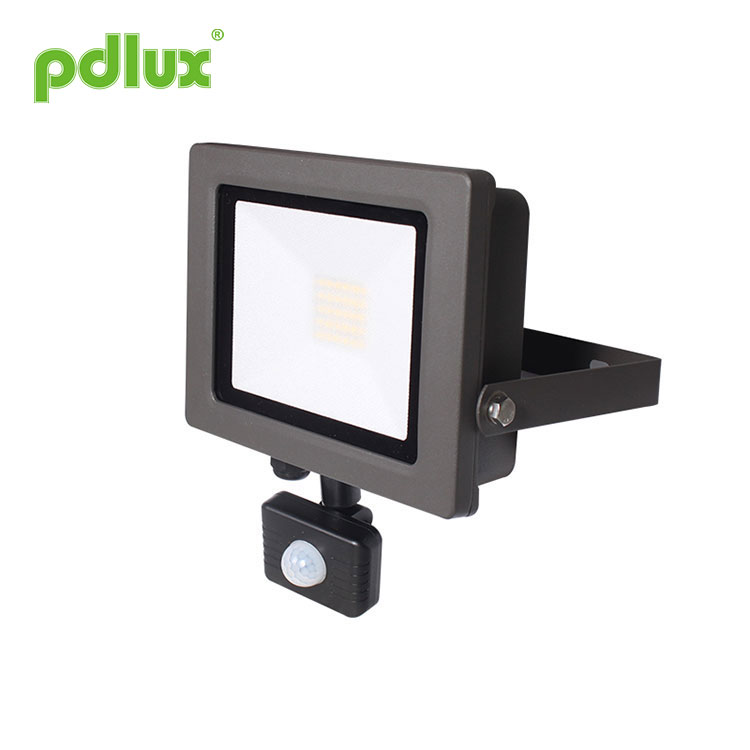

Projecteur LED à capteur infrarouge 50W

Instructions pour les projecteurs LED à capteur infrarouge PDF-50W

Résumé

Le produit est une lumière à capteur LED moulée haute puissance ; il adopte un bon détecteur de sensibilité, un circuit intégré et SMT. Il regroupe des fonctions d'automatisme, de commodité, de sécurité, d'économie d'énergie et de praticité. Le large champ de détection est composé d'un champ de service haut et bas, gauche et droite. Il fonctionne en recevant les rayons infrarouges des mouvements humains. Lorsqu'on entre dans le champ de détection, il peut démarrer le chargement immédiatement et s'identifier automatiquement de jour comme de nuit ; Son installation est très pratique et son utilisation est très large.

Peut identifier le jour et la nuit : le contrôle de la lumière peut être réglé librement lorsqu'il fonctionne. Il peut fonctionner de jour comme de nuit lorsqu'il est réglé sur la position « soleil » (max) ; mais il ne peut fonctionner que dans un contrôle de lumière inférieur à 10 lux lorsqu'il est réglé sur la position « lune » (min). Quant au modèle d'ajustement, veuillez vous référer au modèle de test.

La temporisation peut être ajoutée continuellement : lorsqu'il reçoit le deuxième signal d'induction après le premier, il calculera à nouveau le temps sur le reste de la première temporisation de base. (Temps défini)

Il peut être défini dans la plage de 10~>300 LUX. Tourner le bouton à fond dans le sens des aiguilles d'une montre équivaut à environ 10 lux, et à fond dans le sens inverse des aiguilles d'une montre équivaut à environ 300 lux. Lors du réglage de la zone de détection et de l'exécution du test de marche à la lumière du jour, vous devez tourner le bouton à fond dans le sens des aiguilles d'une montre.

Il peut être défini de 8 secondes (tourner à fond dans le sens inverse des aiguilles d'une montre) à 9 minutes (tourner à fond dans le sens des aiguilles d'une montre). Tout mouvement détecté avant l'expiration de ce délai redémarrera le chronomètre. Il est recommandé de sélectionner le temps le plus court pour ajuster la plage de détection et effectuer le test de marche.

Informations de détection

Le nom de chaque partie

(Coque de lampe pour matériau en aluminium)

En fonction de la demande de la lampe, ajustez la bonne utilisation des capteurs et éclairez l'angle de vue, utilisez au mieux les produits en vue.

Mode de réglage : potentiomètre

(1)Réglage de la temporisation

Il peut être défini de 8 secondes (tourner à fond dans le sens inverse des aiguilles d'une montre) à 9 minutes (tourner à fond dans le sens des aiguilles d'une montre). Tout mouvement détecté avant l'expiration de ce délai redémarrera le chronomètre. Il est recommandé de sélectionner le temps le plus court pour ajuster la plage de détection et effectuer le test de marche.

(2)Réglage de la plage de détection

Tournez dans le sens des aiguilles d’une montre pour l’augmenter et tournez dans le sens inverse pour le diminuer. Il fait 2 à 4 m lorsqu'il est activé en mini et 10 m lorsqu'il est activé en mode maximum.

Il peut être défini dans la plage de 10~>300 LUX. Tourner le bouton à fond dans le sens des aiguilles d'une montre équivaut à environ 10 lux, à fond dans le sens inverse des aiguilles d'une montre équivaut à environ 300 lux. Lors du réglage de la zone de détection et de l'exécution du test de marche à la lumière du jour, vous devez tourner le bouton à fond dans le sens des aiguilles d'une montre.

1. Bouton de réglage du temps (TIME) : l'utilisateur peut sélectionner le temps de retard en fonction des besoins, généralement lors de l'installation de la mesure, le bouton de réglage du temps (TIME) au minimum, afin que l'inspection de l'installation soit rapide et facile. Après l'installation, le temps d'extinction des lumières peut être arbitrairement sélectionné de 8 secondes à 9 minutes ± 2 minutes, régler l'heure et confirmer le temps de test, la tête du capteur doit être aussi loin que possible, afin de ne pas déplacer l'avant du signal du capteur, ce qui fait que le temps défini n'est pas quasi ;

2. Bouton de réglage de l'éclairage (LUX) : l'utilisateur peut utiliser ce bouton pour sélectionner sous quel type de lumière ambiante (du jour à la nuit) le capteur entre la valeur de l'éclairage à induction automatique.
Habituellement, 3LUX est affiché comme nuit, 100LUX ~ 2000LUX devrait être la valeur de jour. Par conséquent, lors du premier réglage, l'utilisateur peut ajuster le bouton LUX en fonction de ses besoins ;

3. Bouton de réglage de la sensibilité SENS (bouton de réglage de la distance de détection) : la distance de détection maximale du capteur est la distance maximale de 10 mètres lorsque la température ambiante est de 24 ℃. Si la température ambiante est trop élevée, la distance de détection sera réduite.
Haute sensibilité en hiver et faible sensibilité en été, l'utilisateur peut régler le bouton SENS en fonction de la taille de la zone pour que le capteur détecte automatiquement la distance requise par l'utilisateur.

Installation

Remarque : Veuillez apporter les outils suivants.

Coupez l'alimentation ;
Dévissez le clou en bas. Ouvrez le trou du fil. Le fil d'alimentation et le fil de charge sont percés en bas ;
Fixez le fond sur la position sélectionnée avec la vis gonflée ;
Connectez l'alimentation et la charge à la colonne de fils de connexion selon le schéma ;
Fixez le capteur en bas, veuillez visser le clou et allumer l'appareil.

Note

Un électricien ou un humain expérimenté peut l'installer ;
Les objets de troubles ne peuvent pas être considérés comme la base de l'installation ;
Devant la fenêtre de détection, aucun objet ne doit gêner ou perturber la détection ;
Évitez de l'installer à proximité de zones d'altération de la température de l'air par exemple : climatisation, chauffage central, etc.
Pour votre sécurité, veuillez ne pas ouvrir le boîtier si vous trouvez un accroc après l'installation ;
Afin d'éviter tout dommage inattendu du produit, veuillez ajouter un dispositif sûr de 6 A lors de l'installation de l'infrarouge.
capteur, par exemple, fusible, tube de sécurité, etc.

Un problème et une manière résolue

La charge ne fonctionne pas :
un. Vérifiez la puissance et la charge ;
b. Si la charge est bonne ;
c. Si la vitesse du voyant s'accélère après la détection ;
d. Veuillez vérifier si la lampe de travail correspond au contrôle de la lumière.

La sensibilité est mauvaise :
un. Veuillez vérifier s'il y a un obstacle devant la fenêtre de détection pour recevoir les signaux ;
b. Veuillez vérifier la température ambiante ;
c. Veuillez vérifier si la source du signal se trouve dans les champs de détection ;
d. Veuillez vérifier la hauteur d'installation ;
e. Si l'orientation du déplacement est correcte.

Le capteur ne peut pas fermer automatiquement la charge :
un. S'il y a des signaux continus dans les champs de détection ;
b. Si le réglage du temps est réglé sur le plus long ;
c. Si la puissance correspond à la consigne ;
d. Si la température de l'air change à proximité du capteur, par exemple la climatisation ou le chauffage central, etc.

1. Les LED en série peuvent fonctionner lorsque tous les joints sont installés en place.
2. Veuillez ne pas retirer ou connecter une autre lampe lorsqu'elle est allumée.
3. Lorsque les LED en série sont endommagées, vous avez besoin d'un technicien expérimenté pour réparer en utilisant les LED de même valeur.

Pour les fixations de type Y : si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé exclusivement par le fabricant ou son agent de service ou une personne qualifiée similaire afin d'éviter tout danger.

● Veuillez confirmer auprès d'un installateur professionnel.
● Veuillez couper l'alimentation électrique avant les opérations d'installation et de retrait.
● Assurez-vous d'avoir coupé l'alimentation électrique pour des raisons de sécurité.
● Une mauvaise opération a provoqué des pertes, le fabricant n'assume aucune responsabilité.

Nous nous engageons à promouvoir la qualité et la fiabilité du produit, cependant, tous les composants électroniques ont certaines probabilités de devenir inefficaces, ce qui entraînera des problèmes. Lors de la conception, nous avons prêté attention aux conceptions redondantes et adopté des quotas de sécurité pour éviter tout problème.
Cette instruction, sans notre autorisation, ne doit pas être copiée à d’autres fins.
