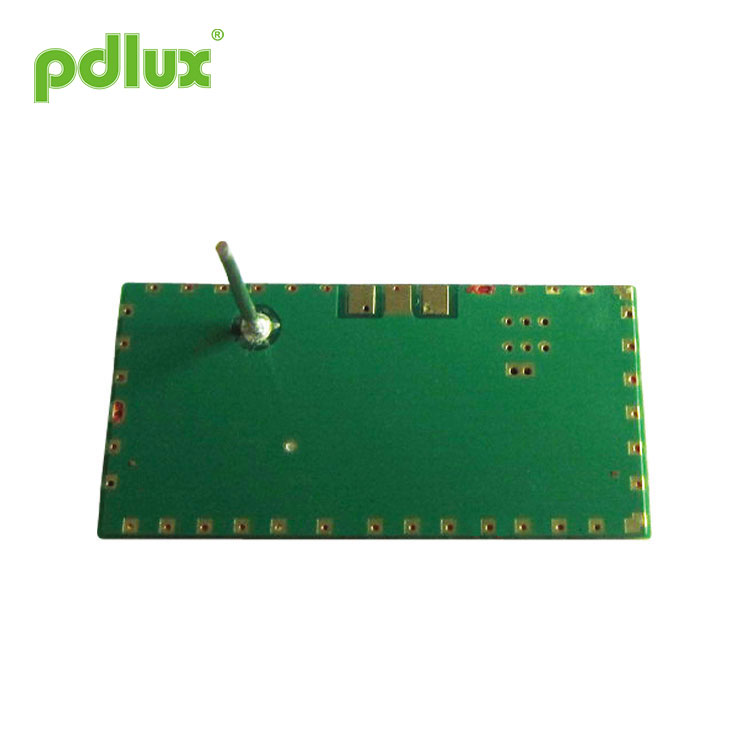

Module de détecteur de mouvement Doppler de capteur HF d'usine d'émetteur de micro-ondes PDLUX PD-V4
Le module de détecteur de mouvement Doppler d'usine d'émetteur de micro-ondes PDLUX PD-V4 est un module d'émetteur-récepteur Doppler bi-statique en bande C. Il adopte un circuit externe de signal amplifié par oscillateur résonateur (CRO) intégré. Il est pratique pour les clients de développer divers produits.
Modèle:PDLUX PD-V4
envoyer une demande
Module de détecteur de mouvement Doppler de capteur HF d'usine d'émetteur de micro-ondes PDLUX PD-V4
 |
Application of Module de détecteur de mouvement Doppler de capteur HF d'usine d'émetteur de micro-ondes PDLUX PD-V4 â— Interrupteur intelligent â— Lumière automatique â— Détection d'intrus Caractéristique et avantage â— Faible puissance de sortie sans fil â— Faible consommation d'énergie â— Détection sans contact â— Facile à assortir avec le circuit externe â— Haute capacité anti-brouillage â— Convient à divers environnements difficiles â— Sortie à faible bruit Module de détecteur de mouvement Doppler de capteur HF d'usine d'émetteur de micro-ondes PDLUX PD-V4 is a C-Band Bi-Static Doppler transceiver modlue .It adopts built-in Resonator Oscillator (CRO) amplificated signal external circuit.More sensitive and lower power consumption than V2. It is convenient for the customers to develop various products. Ce module est idéalement adapté aux détecteurs de présence dans les interrupteurs d'éclairage automatiques. Il peut également être utilisé pour les détecteurs d'intrusion montés au plafond. Selon EN 300440-V2.1.1〠EN 62479：2010,directive RED-2014/53/eu Conformément à la partie 15.249 de la FCC Selon EN 62321, directive ROHS-2011/65/eu Selon la directive REACH-1907/2006/ec |
|
Paramètre |
Remarques |
Min |
Type |
Max |
Unités |
|
Réglage de la fréquence |
1 |
5.75 |
5.80 |
5.85 |
GHz |
|
Puissance rayonnée (PIRE) |
1 |
0.18 |
0.20 |
0.22 |
mW |
|
Temps de prise |
|
5 |
10 |
20 |
μSec |
|
Force du signal reçu |
2 |
150 |
200 |
300 |
μVp-p |
|
Bruit |
3 |
0.5 |
|
2 |
mVrms |
|
Tension d'alimentation |
|
4.75 |
5.00 |
5.25 |
VDC |
|
Consommation de courant |
|
12 |
12.5 |
13.5 |
mA |
|
Fréquence de répétition d'impulsion |
4 |
2.0 |
2.2 |
3.0 |
KHz |
|
Largeur d'impulsion |
4 |
15 |
50 |
70 |
μSec |
|
Température de fonctionnement |
|
-15 |
22 |
90 |
℃ |
|
Poids |
|
4.5 |
4.8 |
5.3 |
g |
Remarque 1 : Les émissions rayonnées sont conçues pour répondre aux règles de la FCC.
Note2:The Force du signal reçu(RSS) is measured at the total 1 Ways path loss of 64dB.
Note3 : Les tensions de bruit sont mesurées de 10 Hz à 100 Hz au port de sortie, à l'intérieur d'une chambre anéchoïque.
Remarque4 : fonctionnement par impulsions
