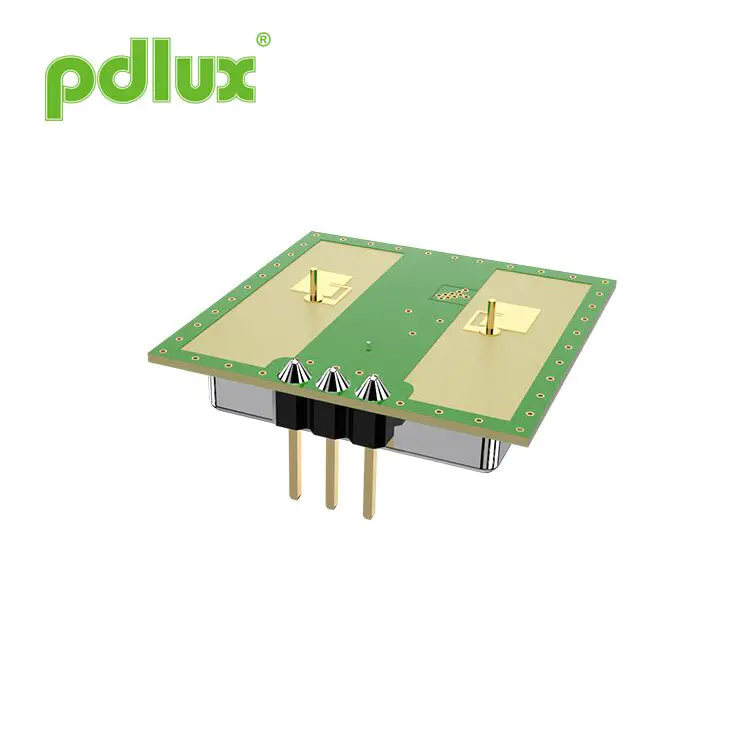

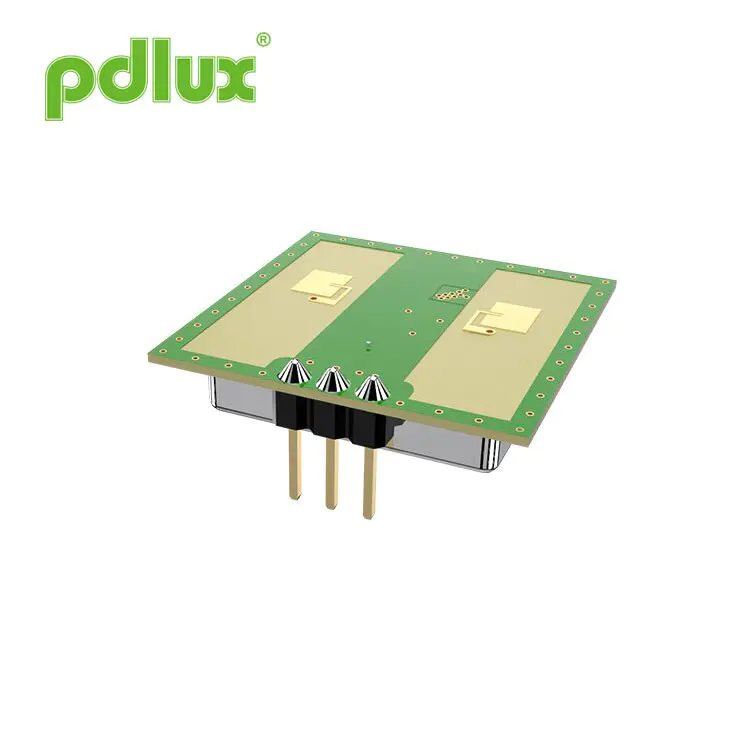

PDLUX PD-V12360A / B Capteur de mouvement à haute sensibilité en bande K pour Smart Switch & Security
PDLUX PD-V12360A / B Le capteur de mouvement à haute sensibilité à haute sensibilité pour Smart Switch & Security est un capteur breveté à haute sensibilité développé par l'équipe technique de PDLUX pour la détection de 360 degrés en bande K. Cela comprend V12360A et V12360B. La différence de performance entre A et B réside dans les différents rayons de détection.
Modèle:PD-V12360A/B
envoyer une demande
PD-V12360A / B Capteur de mouvement micro-ondes 24.125 GHz
Application
.Interrupteur intelligent
.Interrupteur à grains muraux
.Détection d'intrus

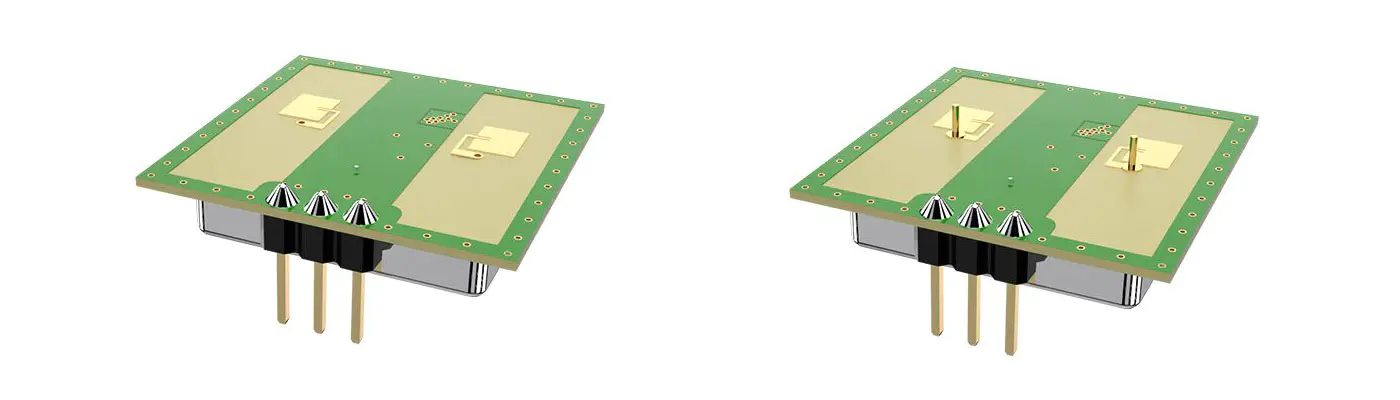

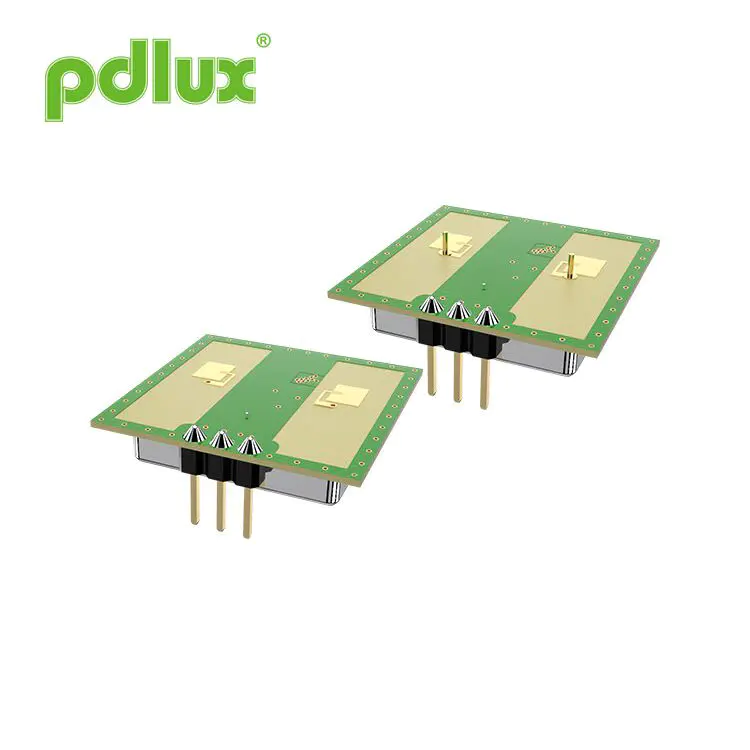

Le capteur de série PD-V12360 est un capteur breveté à haute sensibilité développé par le Équipe technique de PDLUX pour la détection de 360 degrés en bande K. Ce PDLUX PD-V12360A / B Le capteur de mouvement à haute sensibilité en bande K pour Smart Switch & Security comprend V12360A et V12360B. La différence de performance entre A et B réside dans la détection différente rayons. Lorsqu'il est installé à basse hauteur, l'angle de détection de V12360A est plus grand que celui de V12360B. L'angle de détection à 360 degrés de V12360A est de 120 degrés (veuillez vous référer à la figure ci-dessous), qui peut être utilisée pour installer des produits avec une hauteur inférieure à 5 mètres. L'angle de détection à 360 degrés de V12360B est de 80 degrés, qui peut être utilisé Pour l'installation de produits d'une hauteur de moins de 10 mètres. (Veuillez vous référer à ce qui suit image). L'extension de sa sensibilité de détection dépend du rapport signal / bruit de Le circuit d'amplification conçu par l'utilisateur et l'algorithme de programme du MCU. En raison de la plage d'application large et flexible de ce type de capteur analogique. C'est toujours largement utilisé.

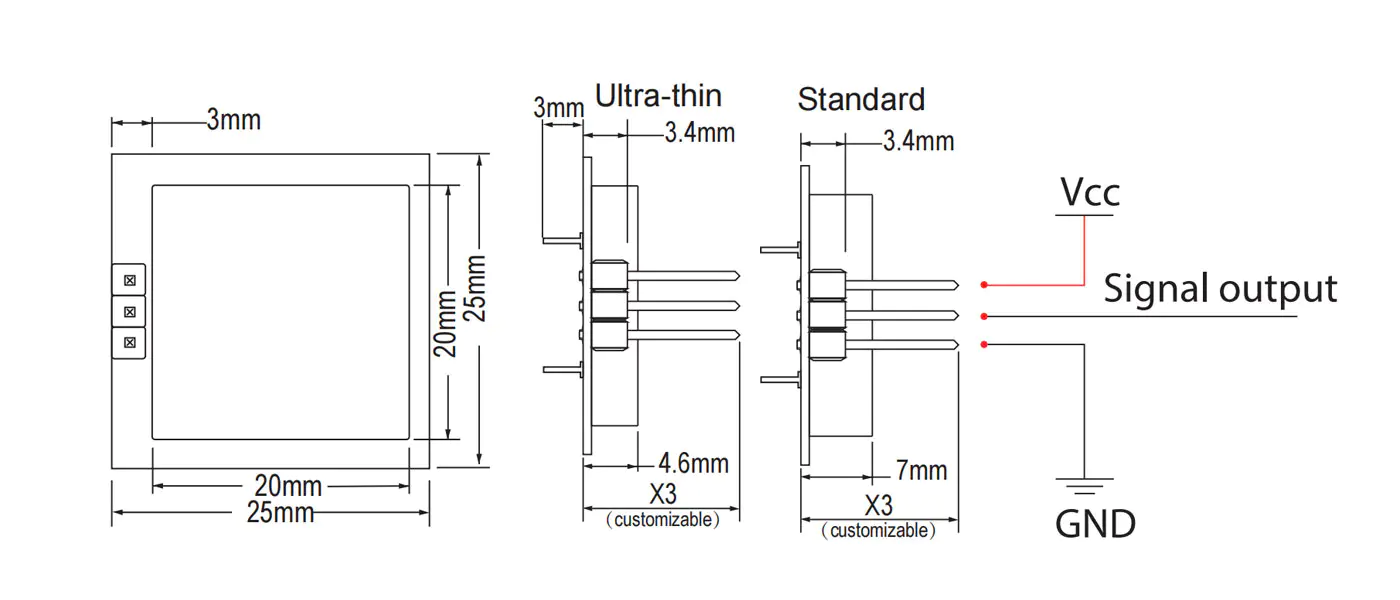

Taille des produits

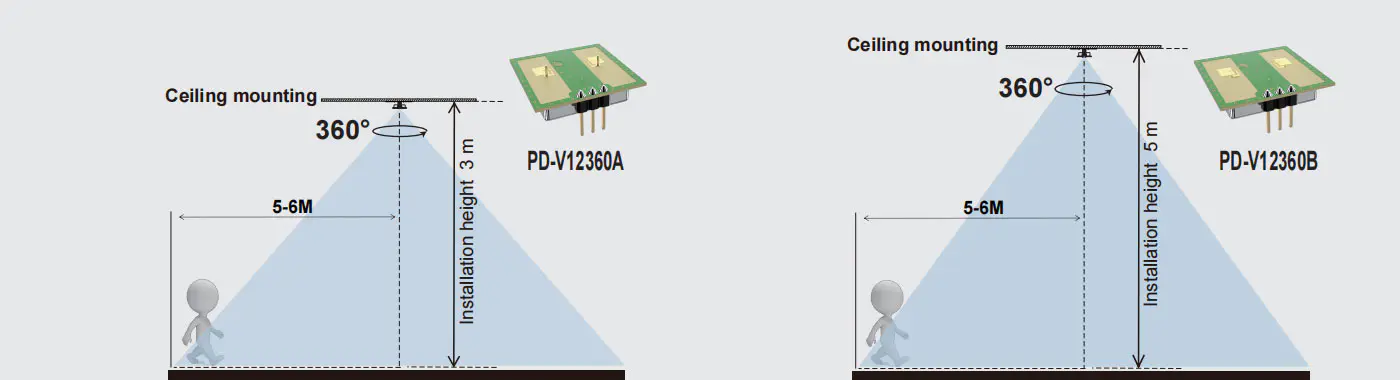

Plage de détection
Paramètres techniques
| Paramètre | Notes | Min | Taper | Max | Unités |
| Tension d'alimentation | VCC | 3.0 | 5.0 | 5.25 | V |
| Consommation actuelle | ICC | 20 | 35 | 38 | mame |
| Mode de fonctionnement | Propulsé par PWM, il peut contrôler le courant de travail à 3-15mA | ||||
| Largeur d'impulsion | Tpulse | 10 | μs | ||
| Température de fonctionnement | Haut | -30 ~ + 85 | ℃ | ||
| Température de stockage | Tstg | -10 | +60 | ℃ | |
| Temps stable |
|
<5 | μSEC | ||
| Bruit |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Réglage de fréquence | f | 24.000 | 24.125 | 24.250 | Ghz |
| Une puissance radiée (AUTHP) | Moue | <2.0 | <2,5 | <3.0 | MW |
| Humidité ambiante du stockage | 45% ~ 65% | Rh | |||
AVERTISSEMENT: La plage de détection réelle est liée au gain d'amplification du signal du circuit, la disposition globale du PCBA et le seuil du MCU.
Remarque 1: Les émissions radiées sont conçues pour respecter les règles FCC et CE.
Remarque2: La résistance du signal reçu (RSS) est mesurée à la perte de trajectoire totale de 1 façons de 70 dB.
Remarque3: Les tensions de bruit sont mesurées de 10 Hz à 100 Hz au port de sortie, à l'intérieur d'une chambre anéchoïque. Note4: opération d'impulsion
Rappel spécial
En raison de l'épaisseur totale de la carte de circuit imprimé étant seulement 0,52 mm. L'application d'une force latérale excessive aux épingles peut provoquer la rupture de la feuille de cuivre. Caution Dysfonctionnement du capteur.
