PDLUX PD-V12 24.125GHz Reconnaissance faciale Module de capteur à micro-ondes à détection Mobile Intelligent 24G CDM324

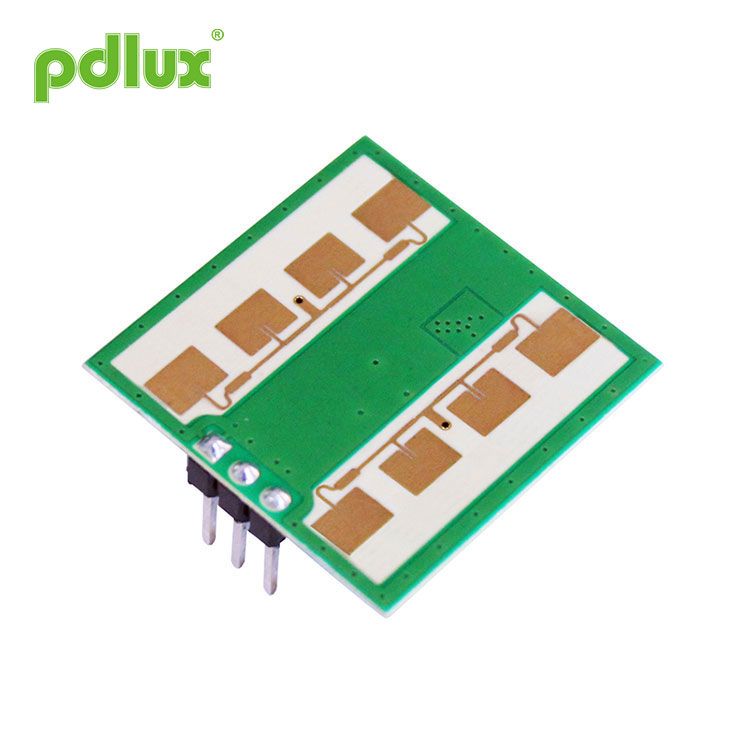

PDLUX PD-V12 24,125 GHz Module de capteur micro-ondes à détection mobile intelligente à reconnaissance faciale 24G CDM324 est un module d'émetteur-récepteur Doppler bi-statique à bande K. Il s'agit d'un oscillateur résonateur (CRO) intégré. Ce module, PD-V12, adopte une antenne plane, adaptée au montage mural. Il peut améliorer sa capacité de réception de signal avant et réduire sa zone aveugle de flanc. Ses performances sont meilleures que les capteurs du marché.
Modèle:PDLUX PD-V12
envoyer une demande
PDLUX PD-V12 24.125GHz Reconnaissance faciale Module de capteur à micro-ondes à détection Mobile Intelligent 24G CDM324
 |
Application of PDLUX PD-V12 24.125GHz Reconnaissance faciale Module de capteur à micro-ondes à détection Mobile Intelligent 24G CDM324 â— Interrupteur intelligent â— Interrupteur mural â— Détection d'intrus PDLUX PD-V12 24.125GHz Reconnaissance faciale Module de capteur à micro-ondes à détection Mobile Intelligent 24G CDM324 is a K-Band Bi-Static Doppler transceiver modlue. It’s built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Ce module est idéalement adapté aux détecteurs de présence dans les interrupteurs d'éclairage automatiques. Il peut également être utilisé pour les détecteurs d'intrusion montés au plafond. Selon EN 300440-V2.1.1〠EN 62479：2010, directive RED-2014/53/EU Conformément à la partie 15.249 de la FCC Selon la directive EN 62321, ROHS - 2011/65/UE Selon la directive REACH - 1907/2006/CE |
|
Paramètre |
Remarques |
Min |
Type |
Max |
Unités |
|
Tension d'alimentation |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Consommation de courant |
Cic |
20 |
35 |
38 |
mA |
|
Mode de fonctionnement |
Alimenté par PWM, il peut contrôler le courant de travail à 3-15mA |
||||
|
Largeur d'impulsion |
Tpulse |
10 |
Îs |
||
|
Température de fonctionnement |
Haut |
-30~+85+100（Max.） |
℃ |
||
|
Température de stockage |
Tstg |
-10 |
+60 |
℃ |
|
|
Temps stable |
|
<5 |
μSec |
||
|
Réglage de la fréquence |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Puissance rayonnée (PIRE) |
Moue |
<2.0 |
<2,5 |
<3.0 |
mW |
|
Humidité ambiante de stockage |
45% ~ 65% |
HR |
|||
WARNING: The actual detection range of PDLUX PD-V12 24.125GHz Reconnaissance faciale Module de capteur à micro-ondes à détection Mobile Intelligent 24G CDM324 is related to the signal amplification gain of the circuit, the overall layout of the PCBA and the threshold of the MCU.
Remarque 1 : les émissions rayonnées sont conçues pour répondre aux règles FCC et CE.
Remarque 2 : la force du signal reçu (RSS) est mesurée à la perte totale de trajet 1 voie de 70 dB.
Note3 : Les tensions de bruit sont mesurées de 10 Hz à 100 Hz au port de sortie, à l'intérieur d'une chambre anéchoïque.
Remarque4 : fonctionnement par impulsions
