Module de capteur micro-ondes PDLUX PD-S16-V1 Capteur micro-ondes 5,8 GHz + MCU + récepteur IR

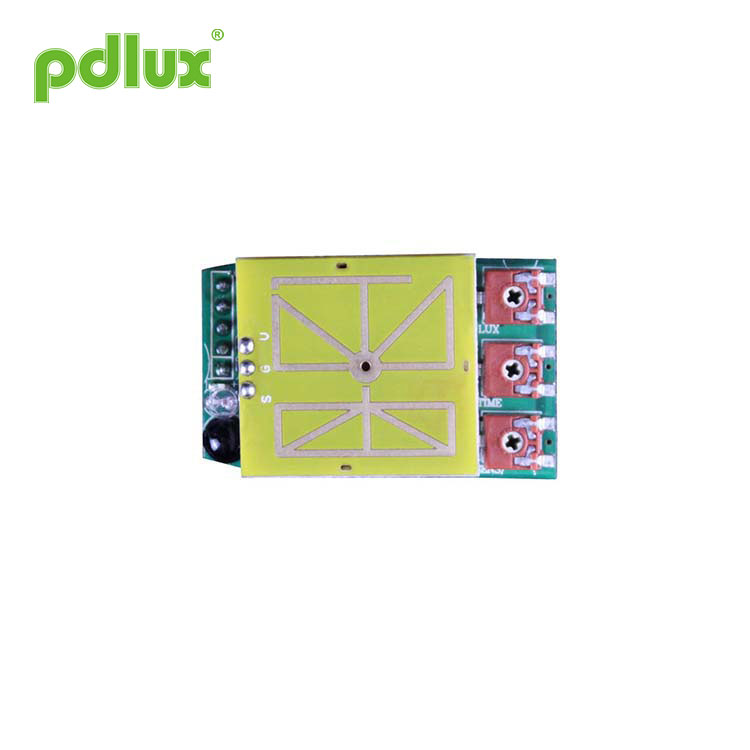

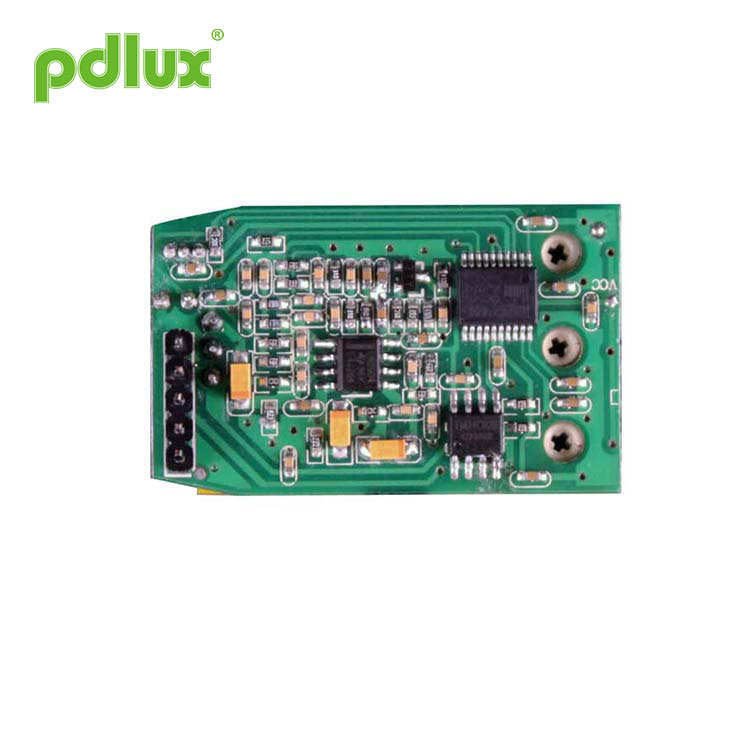

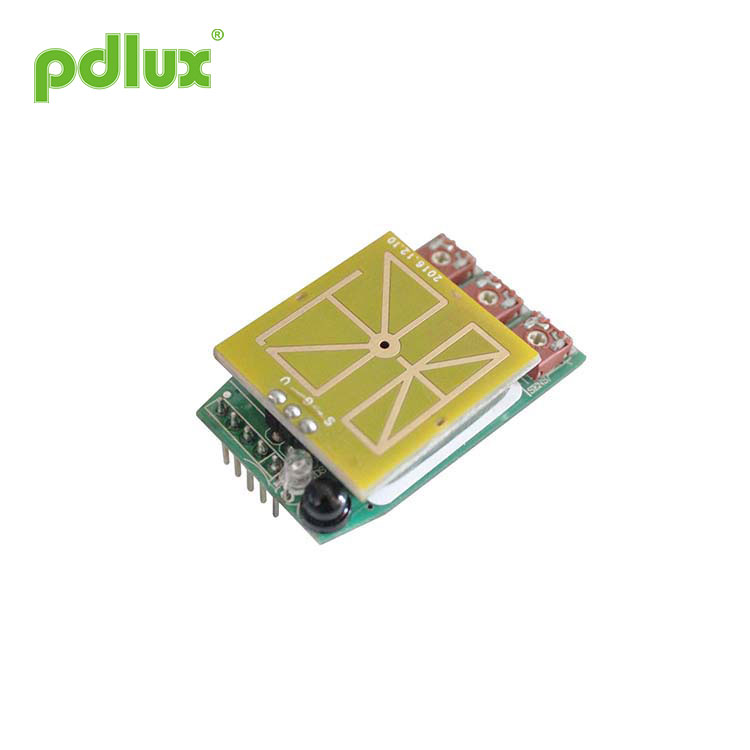

Module de capteur micro-ondes PDLUX PD-S16-V1 Le capteur micro-ondes 5,8 GHz + MCU + récepteur IR est un module de contrôle frontal de détection complet composé d'un capteur micro-ondes 360 degrés 5,8 GHz, d'un capteur photosensible, d'un circuit amplificateur de signal, d'un MCU et d'un circuit récepteur de télécommande . Trois potentiomètres peuvent régler la sensibilité de détection, le temps de retard et la plage d'éclairement. Le signal de commande de sortie peut contrôler directement le circuit de relais, la broche de démarrage de l'alimentation à découpage et d'autres circuits de commande. Il est pratique pour le développement secondaire de différents utilisateurs et l'installation de coques avec différentes structures.
Modèle:PDLUX PD-S16-V1
envoyer une demande
Résumé
Module de capteur micro-ondes PDLUX PD-S16-V1 Capteur micro-ondes 5,8 GHz + MCU + récepteur IR is a complete sensing front-end control module composed of 360-degree 5.8GHz microwave sensor, photosensitive sensor, signal amplifier circuit, MCU and remote control receiver circuit. Three potentiometers can adjust the detection sensitivity, delay time, and illuminance range. The output control signal can directly control the relay circuit, the start pin of the switching power supply, and other control circuits. It is convenient for the secondary development of different users and the installation of shells with different structures.
Specifications of Module de capteur micro-ondes PDLUX PD-S16-V1 Capteur micro-ondes 5,8 GHz + MCU + récepteur IR
|
Source d'alimentation: DC5V Courant de travail: <30mA Fréquence de fonctionnement du capteur micro-ondes : 5,8 GHz Température de fonctionnement : -15°C~+70°C Réglage de l'heure : 10sec-20min. (Ajustable)Contrôle de la lumière : 10-300LUX, toute lumière (réglable) |
Angle de détection : 360° (installation au plafond), 180° (installation murale) Portée de détection : 2-10 m (rayons) (réglable). (pose au plafond) Distance de détection de mouvement vertical : > 20 m Vitesse de détection : 0,5 m-1,5 m/sTaille d'apparence : 42,6 mm (longueur) X 26 mm (largeur) X 9,4 mm (hauteur) |
Informations sur le capteur
Function of Module de capteur micro-ondes PDLUX PD-S16-V1 Capteur micro-ondes 5,8 GHz + MCU + récepteur IR
Description de la fonction de broche
|
Nombre |
Nom de la broche |
Entrée sortie |
Explication |
|
1 |
NC |
|
NON |
|
2 |
NC |
|
NON |
|
3 |
Production |
Production |
Sortie de signal de haut niveau 10sec-20min (réglable) |
|
4 |
+5V |
Contribution |
Puissance positive |
|
5 |
GND |
Contribution |
Puissance négative |
Knob adjustment of Module de capteur micro-ondes PDLUX PD-S16-V1 Capteur micro-ondes 5,8 GHz + MCU + récepteur IR
(1)Réglage de la plage de détection (sensibilité)
L'utilisateur peut raisonnablement choisir la position du potentiomètre en fonction des besoins de la plage de détection.
(2) Réglage de l'heure
Les utilisateurs peuvent choisir le délai approprié en fonction des différents environnements d'utilisation et des différentes définitions de produits.
(3) Réglage de contrôle de la lumière
La valeur d'éclairement de travail peut choisir une position appropriée dans la plage de 10 ~ 300LUX et toute la lumière.
