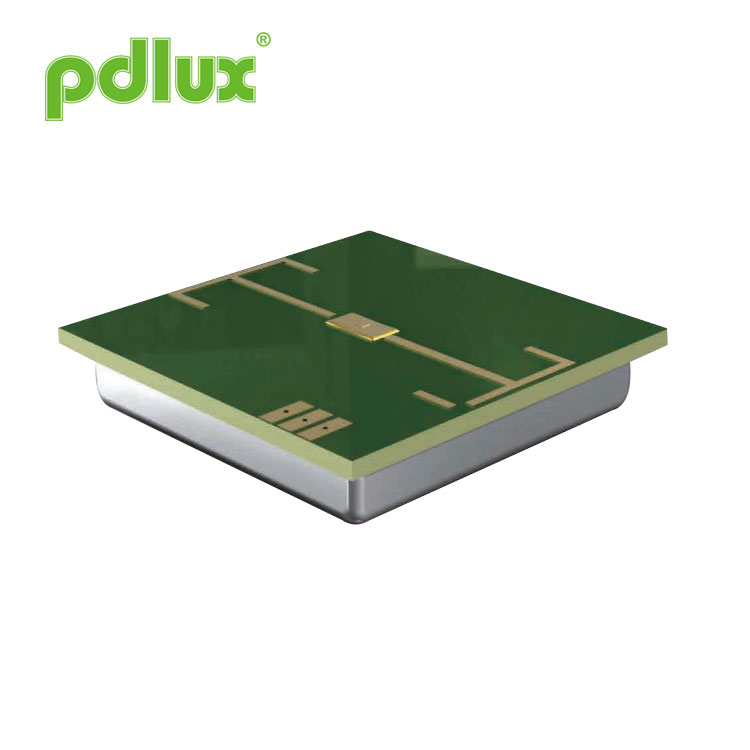

Détection de mouvement par micro-ondes haute fréquence PD-V6
La détection de mouvement micro-ondes haute fréquence PD-V6 est un module émetteur-récepteur Doppler bistatique en bande C. Il s'agit d'un oscillateur à résonateur (CRO) intégré. Ce module, qui utilise le circuit amplificateur intégré et produit directement le signal d'amplification, V6 adopte Antenne plane, adaptée au montage mural. Il peut améliorer sa capacité de réception de signal avant et réduire sa zone aveugle sur les flancs. Ses performances sont meilleures que les capteurs du marché.
Modèle:PD-V6
envoyer une demande
Capteur de mouvement micro-ondes PD-V6 180° 5,8 GHz
Application
Commutateur intelligent
Interrupteur mural
Lumière automatique
Détection d'intrus
Petit volume
Faible puissance de sortie sans fil
Basse consommation énergétique
Détection sans contact
Facile à connecter avec le contrôleur
Sortie à faible bruit
Commutateur intelligent
Interrupteur mural
Lumière automatique
Détection d'intrus
Petit volume
Faible puissance de sortie sans fil
Basse consommation énergétique
Détection sans contact
Facile à connecter avec le contrôleur
Sortie à faible bruit
La détection de mouvement micro-ondes haute fréquence PD-V6 est un module émetteur-récepteur Doppler bistatique en bande C. Il s'agit d'un oscillateur à résonateur (CRO) intégré. Ce module, qui utilise le circuit amplificateur intégré et produit directement le signal d'amplification, V6 adopte Antenne plane, adaptée au montage mural. Il peut améliorer sa capacité de réception de signal avant et réduire sa zone aveugle sur les flancs. Ses performances sont meilleures que les capteurs du marché.
Ce module convient parfaitement au capteur de présence dans les interrupteurs d'éclairage automatiques. Il peut également être utilisé pour les détecteurs d'intrusion montés au plafond.
Ce module convient parfaitement au capteur de présence dans les interrupteurs d'éclairage automatiques. Il peut également être utilisé pour les détecteurs d'intrusion montés au plafond.
Selon EN 300440、EN 62479
Directive RED - 2014/53/UE
Conformément à la partie 15.249 de la FCC
Conforme à la directive EN 62321,ROHS - 2011/65/UE
AConforme à la directive REACH - 1907/2006/CE
Directive RED - 2014/53/UE
Conformément à la partie 15.249 de la FCC
Conforme à la directive EN 62321,ROHS - 2011/65/UE
AConforme à la directive REACH - 1907/2006/CE
Taille des produits
Paramètres techniques
Paramètre | Remarques | Min. | Tapez | Max. | Unités |
Réglage de la fréquence | 1 | 5.75 | 5.80 | 5.85 | GHz |
Puissance rayonnée (PIRE) | 1 | 0.10 | 0.12 | 0.15 | mW |
Force du signal reçu | 2 | 100 | 150 | 200 | µVp-p |
Bruit | 3 | 80 | 150 | 180 | mVrms |
Tension d'alimentation | 4.75 | 5.00 | 5.25 | V | |
Consommation de courant |
|
18 | 20 | 23 | mA |
Température de fonctionnement |
|
-30 | 25 | 105 | ℃ |
Poids |
|
9.5 | 10 | 10.5 | g |
Remarque 1 : Les émissions rayonnées sont conçues pour répondre aux règles FCC et CE.
Remarque 2 : La force du signal reçu (RSS) est mesurée avec une perte totale sur le trajet à 1 voie de 70 dB.
Remarque 3 : Les tensions de bruit sont mesurées de 10 Hz à 100 Hz au port de sortie, à l'intérieur d'une chambre anéchoïque.
