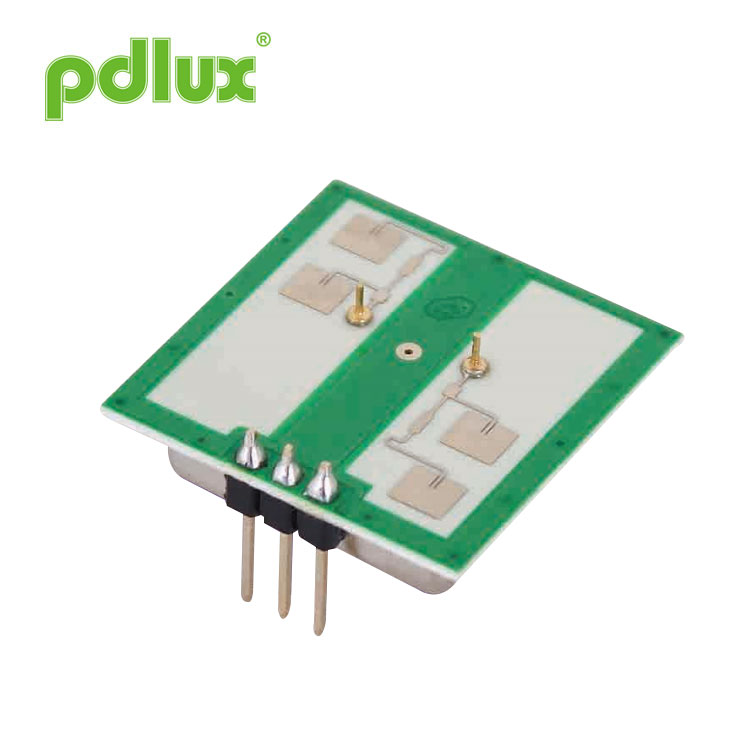

Capteur de porte automatique haute résolution PD-V20 à faible bruit

Le capteur de porte automatique haute résolution PD-V20 à faible bruit est un module émetteur-récepteur Doppler bistatique en bande K. Il est doté d'un oscillateur à résonateur (CRO) intégré. Ce module V20 adopte une antenne plane plate, adaptée au montage mural. Ça peut améliorer sa capacité de réception de signal avant et réduire sa zone aveugle de flanc. Ses performances sont meilleures que les capteurs du marché.

Modèle:PD-V20

envoyer une demande

Capteur de mouvement micro-ondes PD-V20 360° 24,125 GHz

Application

Commutateur intelligent
Interrupteur mural
Détection d'intrus

Le capteur de porte automatique haute résolution PD-V20 à faible bruit est un module émetteur-récepteur Doppler bistatique en bande K. Il est doté d'un oscillateur à résonateur (CRO) intégré. module, V20 adopte une antenne plane, adaptée au montage mural. Il peut améliorer sa capacité de réception de signal avant et réduire sa zone aveugle sur les flancs. Ses performances sont meilleures que les capteurs du marché.
Ce module convient parfaitement au capteur de présence dans les interrupteurs d'éclairage automatiques. Il peut également être utilisé pour les détecteurs d'intrusion montés au plafond.

Selon EN 300440、EN 62479
Directive RED-2014/53/UE
Conformément à la partie 15.249 de la FCC
Conforme à la directive EN 62321,ROHS - 2011/65/UE
Conforme à la directive REACH - 1907/2006/CE

Taille des produits

Products size

Paramètres techniques

Paramètre	Remarques	Min.	Tapez	Max.	Unités
Tension d'alimentation	VCC	3.0	5.0	5.25	V
Consommation actuelle	lcc	20	35	38	mA
Mode de fonctionnement	Alimenté par PWM, il peut contrôler le courant de fonctionnement à 3-15 mA
Largeur d'impulsion	Timpulsion	10			µs
Température de fonctionnement	Haut	-30~+85 +100(Max.)			℃
Température de stockage	Tstg	-10		+60	0
Temps stable		<5			µSec
Réglage de la fréquence	f	24.000	24.125	24.250	GHz
Puissance rayonnée (PIRE)	Moue	<2.0	<2,5	<3,0	mW
Humidité ambiante de stockage	45%~65%				RH

Remarque 1 : Les émissions rayonnées sont conçues pour répondre aux règles FCC et CE.
Remarque 2 : La force du signal reçu (RSS) est mesurée avec une perte totale sur le trajet à 1 voie de 70 dB.
Remarque 3 : Les tensions de bruit sont mesurées de 10 Hz à 100 Hz au port de sortie, à l'intérieur d'une chambre anéchoïque.
Remarque 4 : fonctionnement par impulsion
