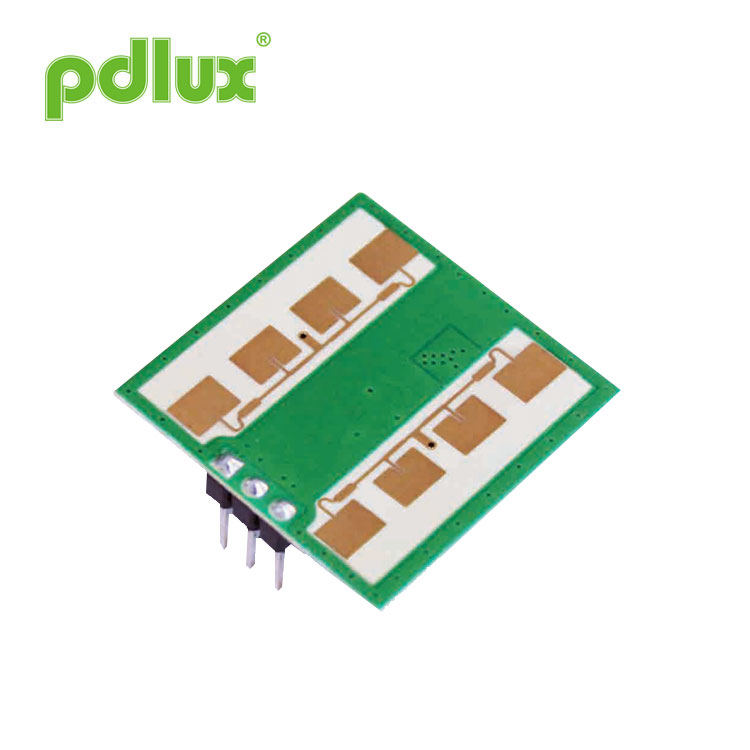

Capteur radar à micro-ondes miniature PD-V12 24,125 GHz
Le capteur radar à micro-ondes miniature PD-V12 de 24,125 GHz est un module émetteur-récepteur Doppler bistatique en bande K. Il s'agit d'un oscillateur à résonateur (CRO) intégré. Ce module, PD-V12, adopte une antenne plane, adaptée au montage mural. Il peut améliorer sa capacité de réception de signal avant et réduire sa zone aveugle sur les flancs. Ses performances sont meilleures que les capteurs du marché.
Modèle:PD-V12
envoyer une demande
Capteur de mouvement micro-ondes PD-V12 24,125 GHz
Application
Commutateur intelligent
Interrupteur mural
Détection d'intrus
Commutateur intelligent
Interrupteur mural
Détection d'intrus
![Antenna Beam Pattern](https://i.trade-cloud.com.cn/upload/6342/image/20240712/antenna-beam-pattern_61626.jpg)
Le capteur radar à micro-ondes miniature PD-V12 de 24,125 GHz est un module émetteur-récepteur Doppler bistatique aK-Band. Il s'agit d'un oscillateur à résonateur (CRO) intégré. Ce module, PD-V12, adopte une antenne plane, adaptée au montage mural. Il peut améliorer sa capacité de réception de signal avant et réduire sa zone aveugle sur les flancs. Ses performances sont meilleures que les capteurs du marché.
Ce module convient parfaitement au capteur de présence dans les interrupteurs d'éclairage automatiques. Il peut également être utilisé pour les détecteurs d'intrusion montés au plafond.
Ce module convient parfaitement au capteur de présence dans les interrupteurs d'éclairage automatiques. Il peut également être utilisé pour les détecteurs d'intrusion montés au plafond.
Selon EN 300440、EN 62479
Directive RED-2014/53/UE
Conformément à la partie 15.249 de la FCC
Conforme à la directive EN 62321,ROHS - 2011/65/UE
Conforme à la directive REACH - 1907/2006/CE
Directive RED-2014/53/UE
Conformément à la partie 15.249 de la FCC
Conforme à la directive EN 62321,ROHS - 2011/65/UE
Conforme à la directive REACH - 1907/2006/CE
Taille des produits
![Products size](https://i.trade-cloud.com.cn/upload/6342/image/20240712/products-size_83892.jpg)
Paramètres techniques
Paramètre | Remarques | Min. | Tapez | Max. | Unités |
Tension d'alimentation | VCC | 3.0 | 5.0 | 5.25 | V |
Consommation actuelle | lcc | 20 | 35 | 38 | mA |
Mode de fonctionnement | Alimenté par PWM, il peut contrôler le courant de fonctionnement à 3-15 mA | ||||
Largeur d'impulsion | Timpulsion | 10 | µS | ||
Température de fonctionnement | Haut | -30~+85 +100(Max.) | ℃ | ||
Température de stockage | Tstg | -10 | +60 | ℃ | |
Temps stable |
|
<5 | µS | ||
Réglage de la fréquence | f | 24.000 | 24.125 | 24.250 | GHz |
Puissance rayonnée (PIRE) | Moue | <2.0 | <2,5 | <3,0 | mW |
Humidité ambiante de stockage | 45%~65% | RH |
AVERTISSEMENT : la plage de détection réelle est liée au gain d'amplification du signal du circuit, à la disposition globale du PCBA et au seuil du MCU.
Remarque 1 : Les émissions rayonnées sont conçues pour répondre aux règles FCC et CE.
Remarque 2 : La force du signal reçu (RSS) est mesurée avec une perte totale sur le trajet à 1 voie de 70 dB.
Remarque 3 : Les tensions de bruit sont mesurées de 10 Hz à 100 Hz au port de sortie, à l'intérieur d'une chambre anéchoïque.
Remarque 4 : fonctionnement par impulsion
