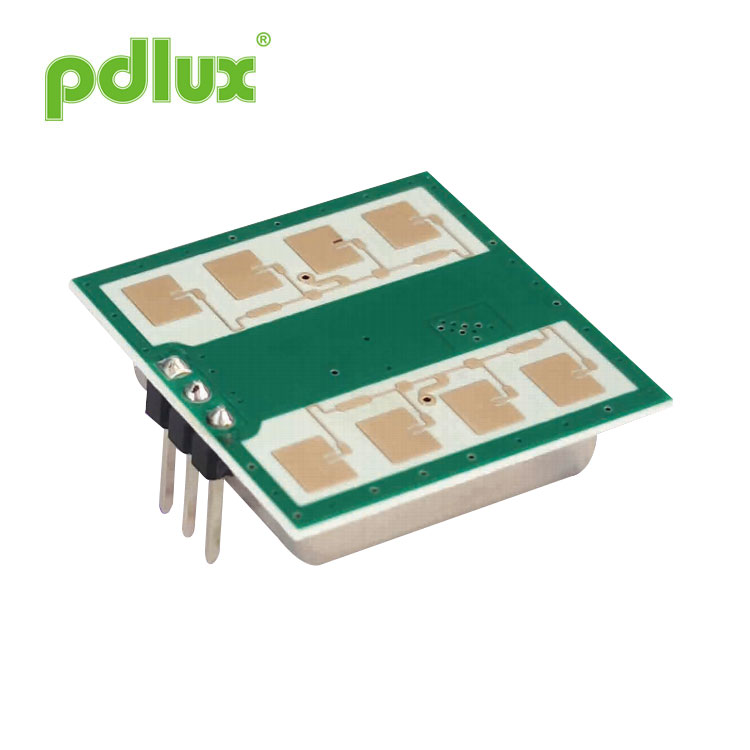

Capteur micro-ondes PD-165 24 GHz pour portes automatiques

Capteur micro-ondes PD-165 24 GHz pour portes automatiques, appartenant à la société PDLUX avec des droits de propriété intellectuelle indépendants, avec une fréquence centrale de 24,125 GHz. Comparé aux capteurs similaires sur le marché, il présente un bruit plus faible, une résolution de détection plus élevée et un angle de détection plus grand.

Modèle:PD-165

envoyer une demande

Capteur de mouvement micro-ondes PD-165 24,125 GHz

Application

Commutateur intelligent
Interrupteur mural
Détection d'intrus

Capteur micro-ondes PPD-165 24 GHz pour portes automatiques, appartenant à la société PDLUX avec des droits de propriété intellectuelle indépendants, avec une fréquence centrale de 24,125 GHz. Comparé aux capteurs similaires sur le marché, il présente un bruit plus faible, une résolution de détection plus élevée et un angle de détection plus grand. Une plus grande stabilité pour détecter des cibles en mouvement. Il peut être largement utilisé dans des domaines tels que la détection de cibles mobiles de sécurité, les capteurs de porte automatiques, la détection de présence de vie, la détection de vitesse de mouvement, l'éclairage automatique à détection de mouvement, etc.
PD-165 prend pleinement en compte les performances de sensibilité moyenne de la zone de détection. Il présente une résolution de détection élevée, une bonne cohérence et de bonnes caractéristiques basse tension, ainsi qu'un décalage basse fréquence. C'est un capteur de détection mobile haute performance.

Selon EN 300440、EN 62479
Directive RED - 2014/53/UE
Conformément à la partie 15.249 de la FCC
Conforme à la directive EN 62321,ROHS - 2011/65/UE
Conforme à la directive REACH - 1907/2006/CE

Taille des produits

Products size

Paramètres techniques

Paramètre	Remarques	Min.	Tapez	Max.	Unités
Tension d'alimentation	VCC	3.0	5.0	5.25	V
Consommation actuelle	lcc	20	35	38	mA
Mode de fonctionnement	Alimenté par PWM, il peut contrôler le courant de fonctionnement à 3-15 mA
Largeur d'impulsion	Timpulsion	10			µs
Température de fonctionnement	Haut	-30~+85 +100(Max.)			℃
Température de stockage	Tstg	-10		+60	℃
Temps stable		<5			µSec
Réglage de la fréquence	f	24.000	24.125	24.250	GHz
Puissance rayonnée (PIRE)	Moue	<2.0	<2,5	<3,0	mW
Humidité ambiante de stockage	45%~65%				RH

AVERTISSEMENT : la plage de détection réelle est liée au gain d'amplification du signal du circuit, à la disposition globale du PCBA et au seuil du MCU. Selon l'application, afin de fournir une amplitude suffisante du signal FI émis par le mélangeur au circuit d'amplification, l'amplification externe totale requise peut être d'environ 70 à 80 dB (avec différentes largeurs de bande et gains configurés en fonction des différents besoins).
- SI Sortie : - Plage de détection conventionnelle PD-165F (350-550 mVp-p)
- PD-165H Version haute sensibilité (580-980 mVp-p)

Remarque 1 : Les émissions rayonnées sont conçues pour répondre aux règles FCC et CE.
Remarque 2 : La force du signal reçu (RSS) est mesurée avec une perte totale sur le trajet à 1 voie de 70 dB.
Remarque 3 : fonctionnement par impulsion
