PDLUX déploie des modules de détection Doppler en bande X PD-V9H/PD-V9P/PD-V9S améliorés, version personnalisée sans broches en option

Ningbo PDLUX Electronic Technology lance officiellement des capteurs radar Doppler en bande X PD-V9 raffinés, notamment PD-V9H, PD-V9P et PD-V9S. Dotée de configurations de broches variées et de deux options de fréquence grand public ainsi que d'une personnalisation sans broches en option, la série répond à diverses exigences de configuration de circuits imprimés des fabricants d'électronique du monde entier.

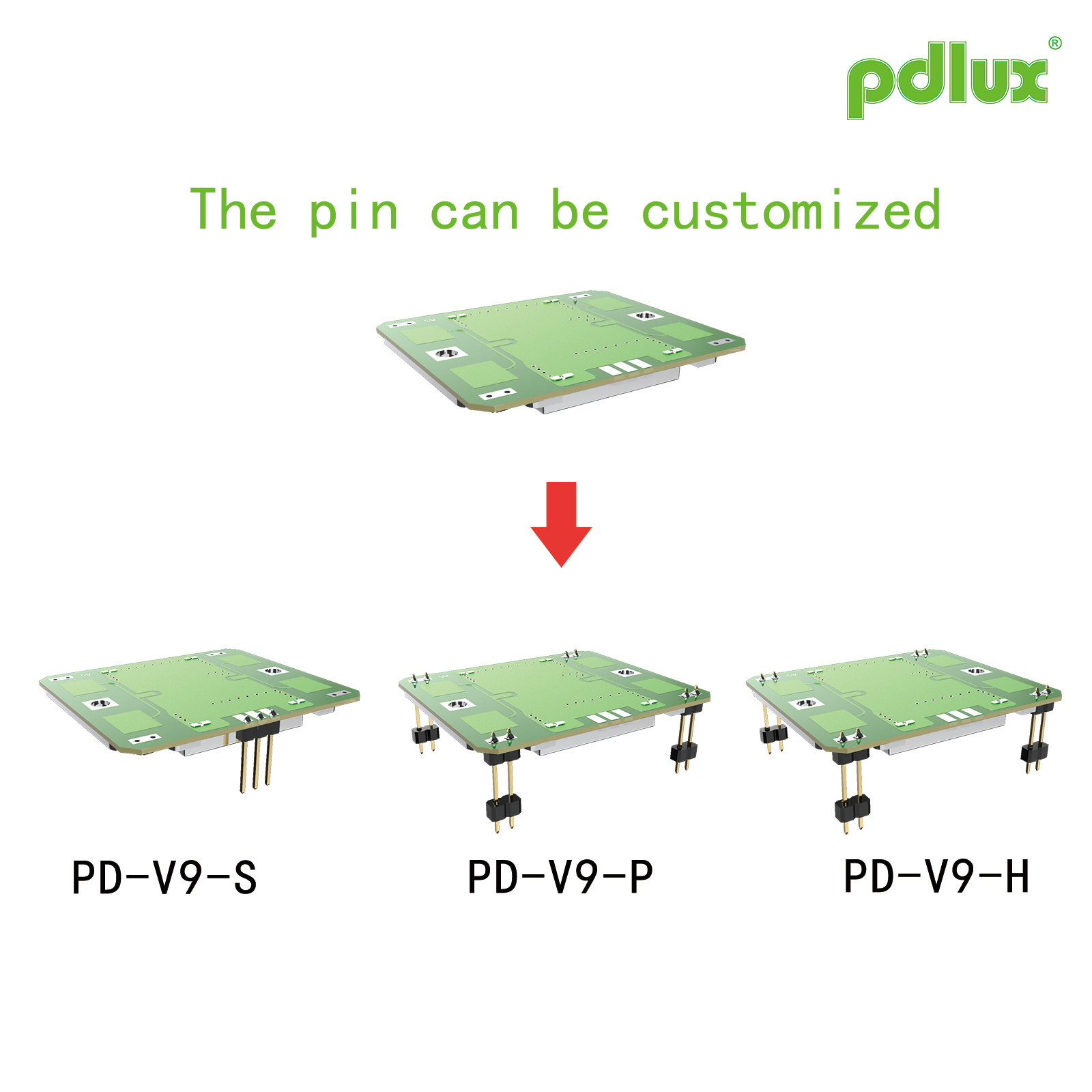

Différenciation de base : disposition des broches et sélection de fréquence

Les trois modèles présentent les mêmes performances de circuit, d'antenne et électriques, avec des différences uniquement au niveau du pas des broches et de la fréquence de fonctionnement pour répondre aux normes radio régionales :

· PD-V9H :10,587 GHz ± 10 MHz (fréquence standard de l'UE), X1 = 3,4 mm, X2 = espacement des broches de 9,8 mm pour une conception de PCB européenne et américaine commune

· PD-V9P :10,525 GHz ± 20 MHz (fréquence universelle mondiale), broches compactes X1 = 3 mm, X2 = 8,9 mm pour économiser l'empreinte du PCB

· PD-V9S :10,525 GHz ± 20 MHz, disposition des broches standard de 3,4/9,8 mm pour un remplacement direct des capteurs existants

Option personnalisée :Des modules nus sans broches pour montage CMS sont disponibles sur demande ; La taille X3 peut être personnalisée selon les spécifications du client.

Spécifications supérieures unifiées pour toutes les séries PD-V9

Construite avec un oscillateur à résonateur diélectrique DRO et une antenne patch intégrée, toute la gamme partage des spécifications cohérentes :

· Tension d'alimentation : DC5V ± 0,5 V, courant typique inférieur à 32 mA ; Mode d'alimentation PWM pris en charge pour une consommation d'énergie ultra faible

· PIRE typique : 13 dBm (20 mW), sensibilité de réception -90 dBc, deuxième harmonique ≤ -40 dBm

· Température de fonctionnement : plage régulière de -30 ℃ ~ + 55 ℃, étendue de -40 ℃ à +80 ℃

· Angle de faisceau : 36° plan E, 72° plan H ; angle de montage flexible disponible

· Certifié RoHS et conforme à la norme ETS 300 440 pour l'approbation du marché mondial

Scénarios d'application étendus

Idéal pour les portes automatiques, les éclairages à détecteur de mouvement, les alarmes de sécurité, les capteurs de présence IoT et les équipements de détection de vitesse. Lors du remplacement d'anciens modules radar, les utilisateurs n'ont qu'à modifier le gain de l'amplificateur pour résoudre les problèmes de sensibilité sans révision du code MCU, ce qui réduit considérablement les coûts de développement.
