Module radar de sécurité à ondes millimétriques 24 GHz
Pdlux fournit un module radar de sécurité à ondes millimétriques 24 GHz de qualité fabriqué en Chine. Il s'agit d'un capteur d'ondes haute performance à angle étroit en bande K conçu pour l'activation par ondes manuelles sans contact, la détection d'intrusion et le contrôle automatique des portes. Avec un circuit amplificateur avancé et un algorithme MCU, il prend en charge des fonctions d'application polyvalentes telles que les commutateurs mains libres et les systèmes d'entrée. Le capteur offre une détection fiable et ciblée tout en étant conforme aux normes internationales, notamment EN 300440, FCC Part 15.249, RED, RoHS et REACH, garantissant la sécurité et la responsabilité environnementale pour divers besoins de sécurité et d'automatisation.
Modèle:PD-V18-A
envoyer une demande

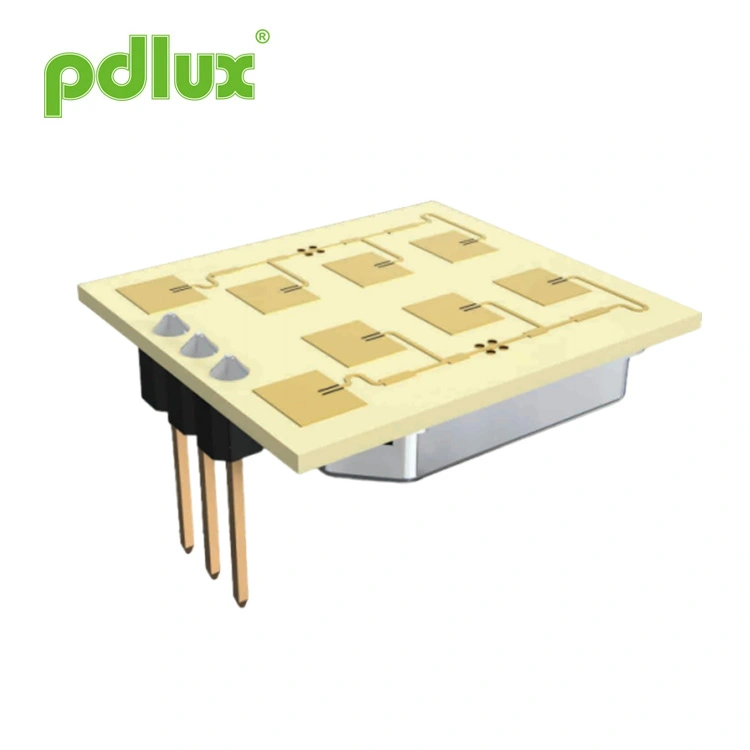

Capteur de mouvement à micro-ondes PD-V18-A 24,125 GHz
Application
Capteur d'ondes manuelles sans contact
Hautes performances à angle étroit
Détection d'intrus
Capteur d'ondes manuelles sans contact
Hautes performances à angle étroit
Détection d'intrus
PD-V18-A est une onde haute performance à angle étroit en bande K (24,125 GHz)
capteur. Avec l'algorithme du circuit amplificateur et du MCU, application
des produits avec différentes fonctions peuvent être fabriqués.
Par exemple : il est utilisé pour l’induction automatique sans contact en agitant la main
portes, interrupteurs à induction sans contact et autres applications
produits.
Conforme à la norme EN 300440-V2.1.1、EN 62479：2010
Directive RED - 2014/53/UE
Conformément à la partie 15.249 de la FCC
Conforme à la directive EN 62321,ROHS - 2011/65/UE
Conforme à la directive REACH - 1907/2006/CE
Directive RED - 2014/53/UE
Conformément à la partie 15.249 de la FCC
Conforme à la directive EN 62321,ROHS - 2011/65/UE
Conforme à la directive REACH - 1907/2006/CE

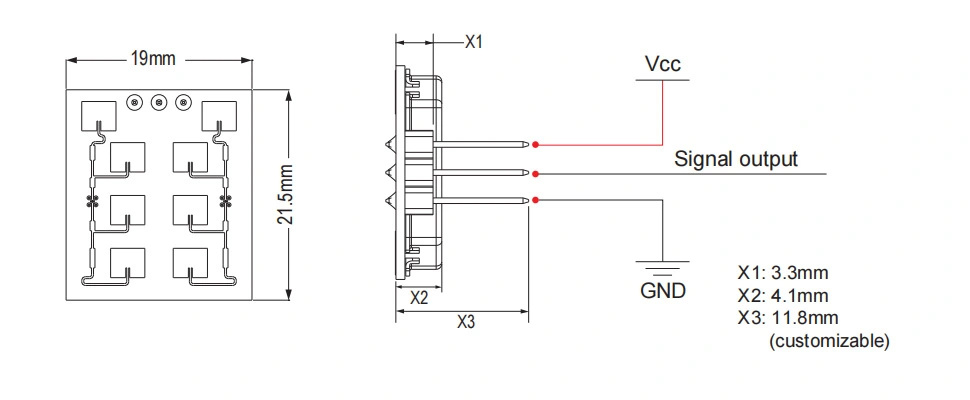

Taille des produits
Paramètres techniques
| Paramètre | Remarques | Min. | Tapez | Max. | Unités |
| Tension d'alimentation | VCC | 3.0 | 5.0 | 5.25 | V |
| Consommation actuelle | lcc | 20 | 30 | 35 | mA |
| Mode de fonctionnement | Alimenté par PWM, il peut contrôler le courant de fonctionnement à 3-15 mA | ||||
| Largeur d'impulsion | Timpulsion | 10 | µs | ||
| Température de fonctionnement | Haut | -30~+65 | ℃ | ||
| Température de stockage | Tstg | -10 | +60 | ℃ | |
| Temps stable |
|
<5 |
|
µSec | |
| Bruit | 3.5 | 4.5 | 4.5 | mVrms | |
| Réglage de la fréquence | f | 24.000 | 24.125 | 24.250 | GHz |
| Puissance rayonnée (PIRE) | Moue | <2.0 | <2,5 | <3,0 | mW |
| Humidité ambiante de stockage | 45%~65% | RH | |||
AVERTISSEMENT : la plage de détection réelle est liée au gain d'amplification du signal du circuit, à la disposition globale du PCBA et le seuil du MCU.
Remarque 1 : Les émissions rayonnées sont conçues pour répondre aux règles FCC et CE.
Remarque 2 : La force du signal reçu (RSS) est mesurée avec une perte totale sur le trajet à 1 voie de 70 dB.
Remarque 3 : Les tensions de bruit sont mesurées de 10 Hz à 100 Hz au port de sortie, à l'intérieur d'une chambre anéchoïque.
Remarque 4 : le fonctionnement par impulsion est recommandé
