Plafonniers à capteur infrarouge LED

Résumé

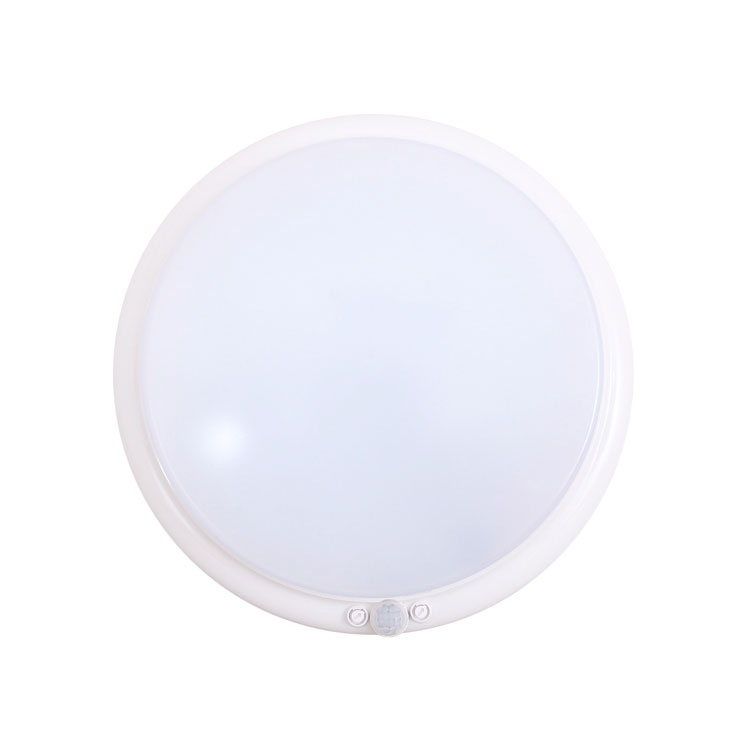

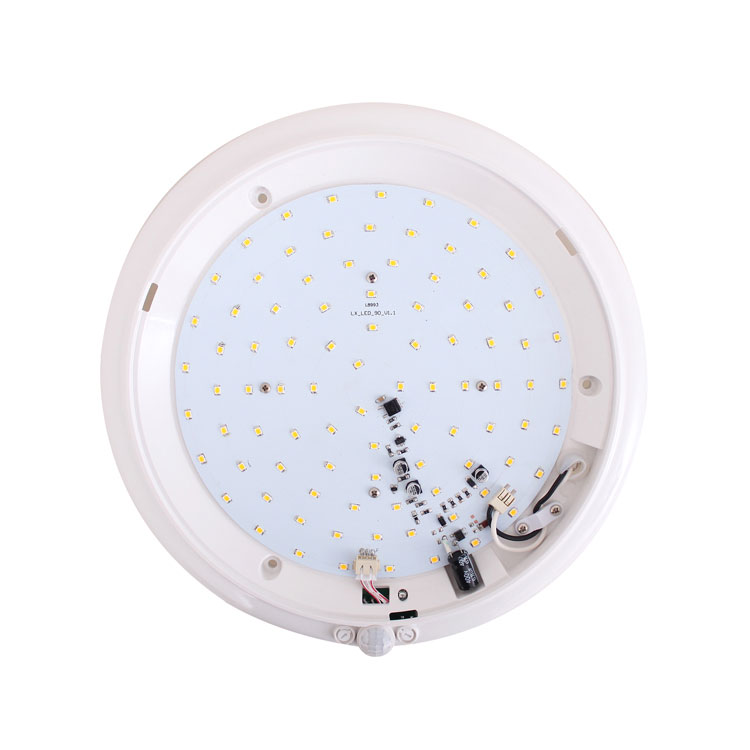

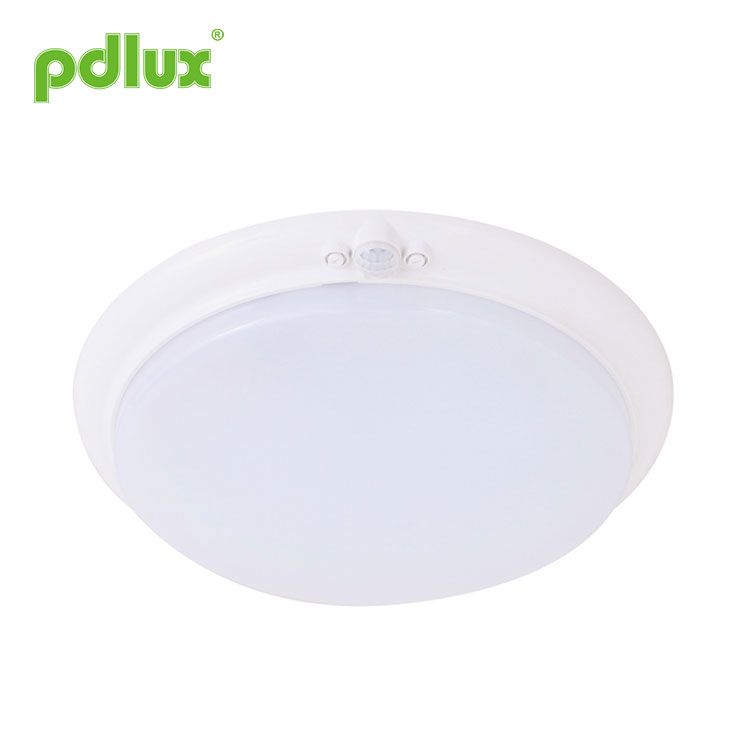

En tant qu'illuminan modernet, la LED est devenue une tendance de développement dans l'industrie de l'éclairage en raison de ses caractéristiques de rendement élevé, de longue durée de vie et de consommation d'énergie relativement faible. Comment l'utiliser de manière raisonnable et efficace est la question clé dans l'industrie de l'éclairage. PD-PIR2600 est un capteur infrarouge qui commute les lumières LED contrôlées, le capteur infrarouge a été intégré à la lumière, il contient 86 LED haute luminosité à l'intérieur, avec une puissance totale de 12 watts. La disposition raisonnable des LED crée un flux de chaleur homogène et permet d'obtenir l'efficacité lumineuse la plus optimisée. La luminance est supérieure à celle d'une lampe à incandescence de 60 W lorsqu'elle fonctionne, et la durée de vie est beaucoup plus longue que celle d'une lampe halogène commune. Lorsque l'on entre dans le champ de détection et que l'on déclenche le capteur fonctionne, la lumière s'allume ; lorsque l'on quitte le champ de détection et que le temps de réglage atteint, la lumière s'éteint. Elle peut détecter automatiquement l'éclairage ambiant et définir et ajuster la valeur en fonction des besoins. Par exemple, la lumière s'allumera et fonctionnera lorsque la lumière ambiante est inférieure à la valeur de réglage. une fois qu'elle dépasse la valeur de réglage, la lumière cessera de fonctionner. La lumière sera allumée jusqu'à ce que le délai vienne lorsque le capteur est déclenché. Une fois le signal constant détecté, l'heure sera superposée et la lumière sera allumée en permanence. Elle peut être installée à l'intérieur, dans les couloirs et dans les bâtiments publics. C'est un substitut très idéal comme éclairage à économie d'énergie.

Informations sur le capteur

Fonction

Champ de détection : le champ de détection est composé d'un champ de service haut et bas, gauche et droit, il peut être sélectionné en fonction du désir du consommateur. Mais l'orientation du mouvement a une grande relation avec la sensibilité.

Peut identifier le jour et la nuit : le contrôle de la lumière peut être réglé librement lorsqu'il fonctionne. Il peut fonctionner de jour comme de nuit lorsqu'il est réglé sur la position « soleil » (max) ; mais il ne peut fonctionner que dans un contrôle de lumière inférieur à 10 lux lorsqu'il est réglé sur la position « lune » (min). En ce qui concerne le modèle d'ajustement, veuillez vous référer au modèle de test.

La temporisation peut être ajoutée continuellement : lorsqu'il reçoit le deuxième signal d'induction après le premier, il calculera à nouveau le temps sur le reste de la première temporisation de base. (Régler le temps)

Potentiomètre de contrôle de la lumière (LUX) : tournez le bouton dans le sens des aiguilles d'une montre pour augmenter sa valeur ; dans le sens inverse des aiguilles d'une montre pour diminuer sa valeur.

Potentiomètre de temps (TIME) : tournez le bouton dans le sens des aiguilles d'une montre pour augmenter sa valeur, le temps de retard maximum est de (5 ± 1) minutes ; dans le sens inverse des aiguilles d'une montre, tournez le bouton pour diminuer sa valeur, le temps de retard minimum est de (12 ± 3) secondes.

Première méthode de réglage : potentiomètre
L'ajustement des valeurs peut prendre du temps avant qu'elles ne répondent à vos besoins.

(1)Réglage de l'heure

Il peut être défini de 9 secondes (tourner complètement dans le sens inverse des aiguilles d'une montre) à 6 minutes (tourner complètement dans le sens des aiguilles d'une montre). Tout mouvement détecté avant l’expiration de ce délai relancera le chronomètre. Il est recommandé de sélectionner le temps le plus court pour ajuster la plage de détection et effectuer le test de marche.

Il s'agit principalement du réglage du temps de retard à partir du moment où le signal est détecté et l'allumage automatique de la lumière jusqu'à l'extinction automatique de la lumière. Vous pouvez définir le temps de retard selon vos besoins pratiques. Mais il est préférable de réduire le délai pour des raisons d'économie d'énergie, car le capteur à micro-ondes a la fonction de détection continue, c'est-à-dire que tout mouvement détecté avant l'expiration du délai redémarrera la minuterie et la lumière restera allumée. uniquement s'il y a un humain dans la plage de détection.

(2) réglage du contrôle de la lumière

Il peut être défini dans la plage de 10 à 2 000 LUX. Tourner le bouton à fond dans le sens inverse des aiguilles d'une montre équivaut à environ 10 lux, à fond dans le sens des aiguilles d'une montre équivaut à environ 2 000 lux. Lors du réglage de la zone de détection et de l'exécution du test de marche à la lumière du jour, vous devez tourner le bouton à fond dans le sens des aiguilles d'une montre.

Procédure d'installation

Étape 1 : Coupez l'alimentation.

Étape 2 Avant d'installer la lampe, utilisez des outils pour ouvrir tour à tour trois baïonnettes et retirer l'abat-jour. (comme Fig.2)
Étape 3 Marquez la position du trou avec un crayon après avoir déterminé l'endroit où vous souhaitez installer le produit.

Remarque : s'il s'agit d'un mur en bois, il n'est pas nécessaire d'utiliser une vis d'expansion en plastique, il suffit de fixer la vis avec le tournevis.
Étape 4 : percez des trous sur les murs là où il y a une marque de crayon avec une perceuse électrique et insérez l'expansion en plastique à l'intérieur du trou.
Étape 5 Connectez le câble à la lampe à travers les ouvertures d'entrée de câble. Taille du fil : 0,2-0,75 mm² (comme Fig.3).
Étape 6 Utilisez la vis pour fixer le pied de la lampe à l'endroit où a été choisi. (comme Fig.4)
Étape 7 Fixez le couvercle au pied de la lampe qui a été installé sur le mur et ajustez le bouton. (comme Fig.5)
Étape 8 Le produit peut être utilisé lorsque l'alimentation est coupée.

Remarque : si la lampe doit être retirée ou remplacée, veuillez utiliser les outils de fonctionnement B07 et retirer le câble d'alimentation. (comme Fig.6).

Remarques
Un électricien ou un humain expérimenté peut l'installer.
Les objets de troubles ne peuvent pas être considérés comme la base de l'installation.
Devant la fenêtre de détection, aucun objet ne devrait gêner ou perturber la détection.
Évitez de l'installer à proximité de zones de variation de la température de l'air par exemple : climatisation, chauffage central, etc.
Veuillez ne pas ouvrir le boîtier pour votre sécurité si vous trouvez l'attelage après l'installation.

Remarque

1. Gardez le capteur face à la zone où les humains se déplacent habituellement.
2. Gardez le capteur face à la position de la lumière ambiante afin d'obtenir un réglage d'éclairement beaucoup plus précis.
3. Si vous détectez à nouveau le signal dans le délai imparti, le délai sera dépassé.
4. Bouton LUX : la luminance des conditions de travail. Lorsque le bouton commute, cela signifie qu'il peut détecter toute la journée, lorsque le bouton commute, il ne fonctionnera qu'en dessous de la luminance <10 LUX.
5. Bouton TIME : c'est une période pendant laquelle la lumière s'allume lentement sans aucun signal progressivement, jusqu'à ce qu'elle ne fonctionne plus.

● Veuillez confirmer auprès d'un installateur professionnel.
● Veuillez couper l'alimentation électrique avant les opérations d'installation et de retrait.
● Assurez-vous d'avoir coupé l'alimentation électrique pour des raisons de sécurité.
● Une mauvaise opération a provoqué des pertes, le fabricant n'assume aucune responsabilité.

Ce manuel concerne la programmation du contenu actuel de ce produit, il y a des changements et des modifications du fabricant sans préavis !
Cette instruction, sans notre autorisation, ne doit pas être copiée à d’autres fins.
