Module de capteur micro-ondes de détection mobile 5,8 GHz

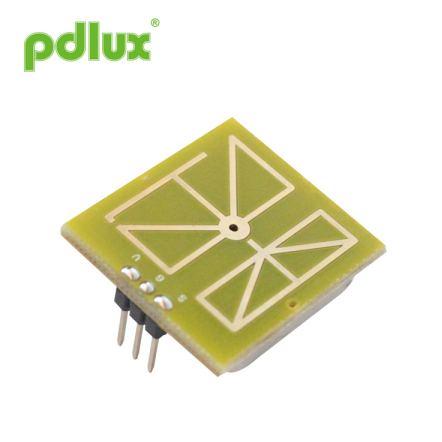

Le module de capteur micro-ondes de détection mobile 5,8 GHz est un module émetteur-récepteur Doppler bistatique en bande C. Il s'agit d'un oscillateur à résonateur (CRO) intégré. Ce module, V8-S, adopte une antenne plane, adaptée au montage mural. Le module de capteur micro-ondes de détection mobile peut améliorer sa capacité de réception de signal avant et réduire sa zone aveugle de flanc. Ses performances sont meilleures que les capteurs du marché.
Modèle:PD-V8-S
envoyer une demande
Module de capteur micro-ondes de détection mobile 5,8 GHz
Le module de capteur micro-ondes de détection mobile 5,8 GHz est un module émetteur-récepteur Doppler bistatique en bande C. Il s'agit d'un oscillateur à résonateur (CRO) intégré. Ce module, V8-S, adopte une antenne plane, adaptée au montage mural. Le module de capteur micro-ondes de détection mobile de 5,8 GHz peut améliorer sa capacité de réception de signal avant et réduire sa zone aveugle de flanc. Ses performances sont meilleures que les capteurs du marché.
Le module de capteur micro-ondes de détection mobile 5,8 GHz convient parfaitement au capteur de présence dans les interrupteurs d'éclairage automatiques. Module de capteur micro-ondes de détection mobile 5,8 GHz cet peut également être utilisé pour les détecteurs d'intrusion montés au plafond.
|
Module de capteur micro-ondes de détection mobile 5,8 GHz • Commutateur intelligent • Interrupteur mural • Détection d'intrus
Caractéristique et avantage • Faible puissance de sortie sans fil • Basse consommation énergétique • Détection sans contact • Facile à connecter au contrôleur • Faible bruit de sortie |
Conforme à EN 300440-V2.1.1 > EN 62479 : 2010, directive RED-2014/53/eu Conformément à la partie 15.249 de la FCC Conforme à la norme EN 62321, directive ROHS-2011/65/eu Conforme à la directive REACH-1907/2006/ec |
| Paramètre | Remarques | Min. | Tapez | Max. | Unités |
| Réglage de la fréquence | 1 | 5.75 | 5.80 | 5.85 | GHz |
| Puissance rayonnée (PIRE) | 1 | 0.18 | 0.20 | 0.22 | mW |
| Temps de prise |
|
5 | 10 | 20 | pSec |
| Force du signal reçu | 2 | 80 | 150 | 180 | MVp-p |
| Bruit | 3 | 0.5 |
|
1.5 | mVrms |
| Tension d'alimentation |
|
4.75 | 5.00 | 5.25 | VCC |
| Consommation de courant |
|
15 | 17 | 19 | mA |
| Fréquence de répétition des impulsions | 4 | 2.0 | 2.2 | 3.0 | KHz |
| Largeur d'impulsion | 4 | 15 | 50 | 70 | pSec |
| Température de fonctionnement |
|
-dix | 22 | 90 | °C |
| Poids |
|
6.0 | 6.6 | 7.2 | g |
Remarque 1 : Les émissions rayonnées sont conçues pour répondre aux règles de la FCC.
Remarque 2 : la force du signal reçu (RSS) est mesurée avec une perte totale de chemin sur 1 voie de 70 dB.
Remarque 3 : Les tensions de bruit sont mesurées de 10 Hz à 100 Hz au port de sortie, à l'intérieur d'une chambre anéchoïque.
Remarque 4 : fonctionnement par impulsion
