Capteur radar d'intrusion de sécurité domestique 24 GHz

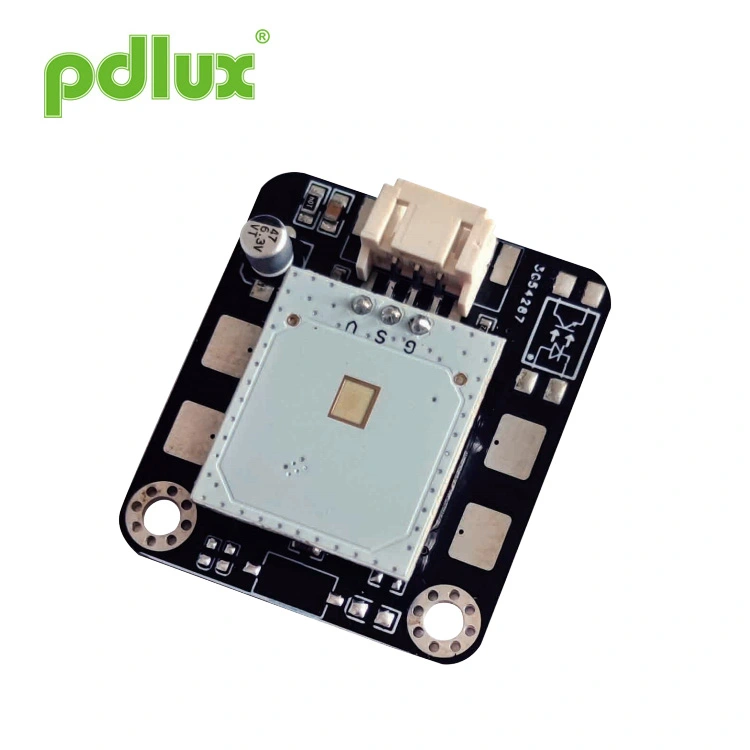

Le PD-V18-M1 est un module d'application composé d'un capteur d'ondes super millimétriques et d'un circuit d'amplification + MCU conçu pour un contrôle sans contact. Il peut également être appelé module contrôleur pour la détection des ondes à courte portée. Son application les scénarios sont très étendus, vous pouvez contrôler les travaux électriques ou éteindre d'un simple geste de la main sous différents angles de 10-30 cm, et vous pouvez même générer différentes productions avec le nombre de balançoires. Par exemple : une balançoire pour ouvrir la porte électrique ; deux balançoires pour ouvrir le système d'éclairage.

Surtout après le baptême de l'épidémie, les gens opposent une résistance sincère au changement de contact public. C'est pour ça raison pour laquelle nous avons développé un système de capteur d'ondes, qui peut également être appliqué à des systèmes électriques et électroniques similaires. produits, afin que vous puissiez avoir plus de place pour votre imagination.

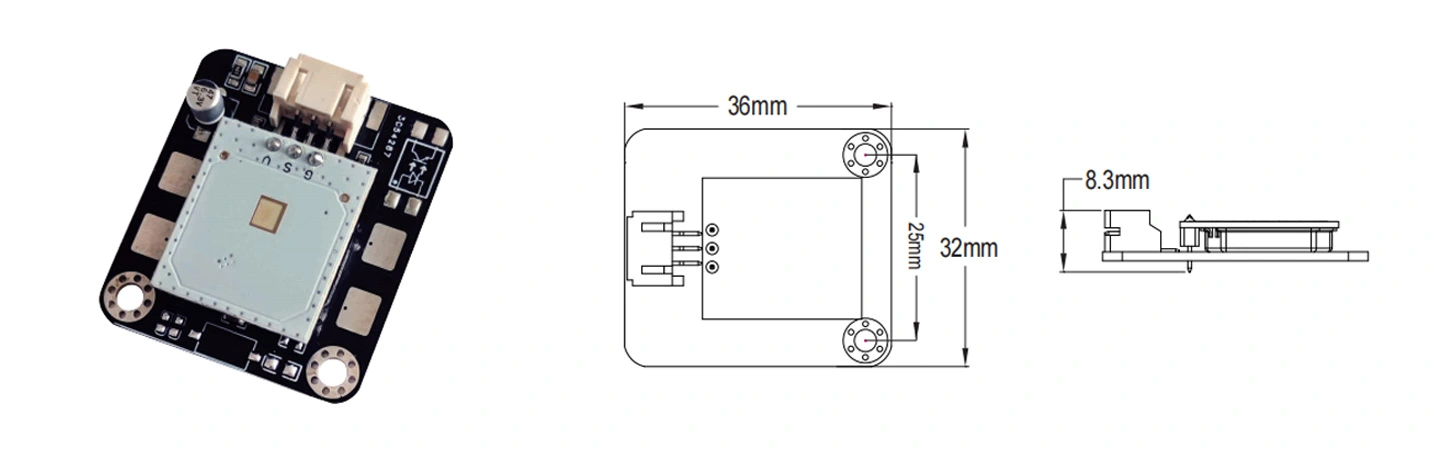

Il s'agit d'un module d'application spécialement conçu pour le contrôle sans contact. Au début de la conception, nous avons pleinement considéré l'application de produits dans différents produits, nous avons donc spécialement conçu le capteur mobile à ondes millimétriques (24,125 GHz) dans une taille ultra-petite, et le circuit d'amplification du signal et le MCU étaient prévus sur un PCB, qui était compact et stable. Les modules pouvant être appliqués dans une plage de 10 à 30 cm peuvent contrôler les appareils électriques d'un geste de la main. Les utilisateurs peuvent l'appliquer à différents produits selon leurs besoins. La distance de détection peut être personnalisée selon les besoins du client.

1. Afin d'éviter d'endommager l'équipement, des précautions doivent être prises. Des mesures de protection ESD doivent être prises étapes de stockage, de manipulation, d’assemblage et de test. Ne touchez pas l'antenne radar et les broches de ce module, et ne
touchez les broches avec un multimètre pour mesurer. 2. Pour le PD-V18-M1 installé à l'extérieur, le détecteur peut détecter le signal de goutte de pluie lorsqu'il pleut. Autrement dit, un détecteur de radar installé à l'extérieur un jour de pluie peut détecter les gouttes de pluie.

En raison du capteur à ondes millimétriques utilisé, le matériau métallique ne peut pas être utilisé devant le capteur et du plastique technique doit être utilisé comme matériau du boîtier. Puisqu'il s'agit d'un émetteur-récepteur de signal de petite puissance, l'épaisseur du boîtier présente également un certain degré de différence dans l'atténuation du signal. Avant de commander, l'utilisateur doit expliquer pleinement l'environnement d'utilisation et les exigences, et si nécessaire, les produits qui doivent être installés peuvent nous être fournis et nous pouvons les adapter.
L'effet de ce produit variera légèrement lorsqu'il est utilisé sur différents produits. Les utilisateurs peuvent demander à commander une version avec réglage de la sensibilité, et les exigences particulières peuvent être expliquées à l'avance avec PDLUX. Différents capteurs et algorithmes logiciels peuvent être sélectionnés en fonction des différentes exigences de l'utilisateur.

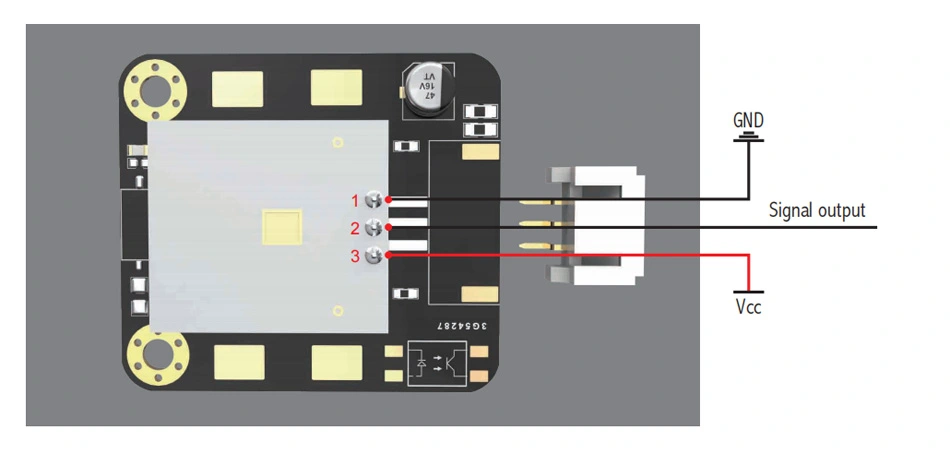

Ce module peut fonctionner sur une alimentation CC sans interférence de 3 V à 5 V.

Que peut-il arriver :En l’absence d’un objet en mouvement se déplaçant dans la plage de détection, le mauvais fonctionnement testé est généralement provoqué par une puissante source d’interférence. Par exemple, des interférences via le cordon d'alimentation en série ; Par exemple, les interférences des téléphones portables ; Par exemple, les fortes interférences provoquées par l’arc lors du soudage de la machine à souder. Veuillez revérifier les sources d'interférences ci-dessus pour la présence de.
Les rappels ci-dessus doivent être lus attentivement et compris.
