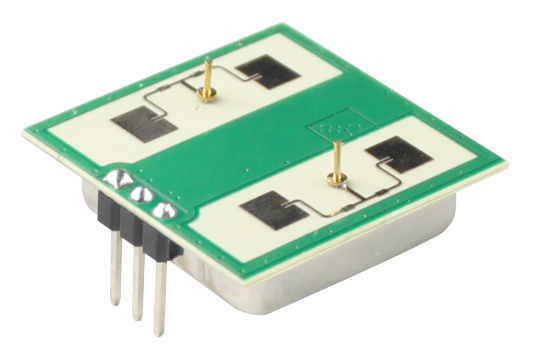

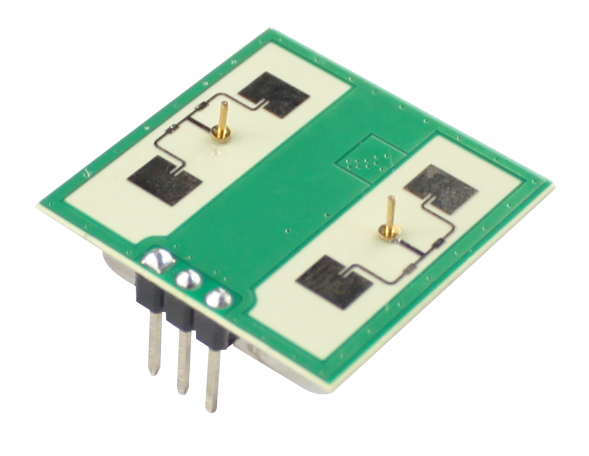

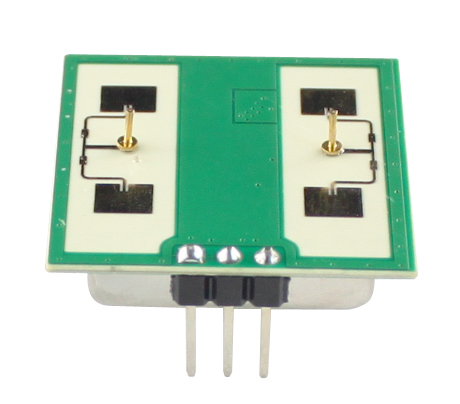

Module de commutation de capteur intelligent 24,125 GHz
Le module de commutation de capteur intelligent 24,125 GHz est un module émetteur-récepteur Doppler bistatique en bande K. Il est doté d'un oscillateur à résonateur (CRO) intégré. Ce module, V21360, adopte une antenne plane plate, adaptée au montage mural. Le commutateur de capteur intelligent de 24,125 GHz peut améliorer sa capacité de réception du signal avant et réduire sa zone aveugle de flanc. Ses performances sont meilleures que les capteurs du marché.
Modèle:PD-V21360
envoyer une demande
Module de commutation de capteur intelligent 24,125 GHz
 |
Application du module de commutation de capteur intelligent 24,125 GHz ● Commutateur intelligent ● Interrupteur mural ● Détection d'intrusion Le commutateur de capteur intelligent 24,125 GHz est un module émetteur-récepteur Doppler bistatique en bande K. Il est doté d'un oscillateur à résonateur (CRO) intégré. Ce module, V21360, adopte une antenne plane, adaptée au montage mural. Il peut améliorer sa capacité de réception de signal avant et réduire sa zone aveugle sur les flancs. Ses performances sont meilleures que les capteurs du marché. Ce module convient parfaitement au capteur de présence dans les interrupteurs d'éclairage automatiques. Il peut également être utilisé pour les détecteurs d'intrusion montés au plafond. Conforme à la norme EN 300440-V2.1.1、EN 62479：2010, directive RED-2014/53/UE Conformément à la partie 15.249 de la FCC Conforme à la directive EN 62321, ROHS - 2011/65/UE Conforme à la directive REACH - 1907/2006/CE |
|
Paramètre |
Remarques |
Min. |
Tapez |
Max. |
Unités |
|
Tension d'alimentation |
VCC |
3.0 |
5.0 |
5.25 |
V |
|
Consommation de courant |
CCI |
20 |
35 |
38 |
mA |
|
Mode de fonctionnement |
Alimenté par PWM, il peut contrôler le courant de fonctionnement à 3-15 mA |
||||
|
Largeur d'impulsion |
Timpulsion |
10 |
µs |
||
|
Température de fonctionnement |
Haut |
-30~+85+100（Max.） |
℃ |
||
|
Température de stockage |
Tstg |
-dix |
+60 |
℃ |
|
|
Temps stable |
|
<5 |
µSec |
||
|
Réglage de la fréquence |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Puissance rayonnée (PIRE) |
Moue |
<2.0 |
<2,5 |
<3,0 |
mW |
|
Humidité ambiante de stockage |
45%~65% |
RH |
|||
Remarque 1 : Les émissions rayonnées sont conçues pour répondre aux règles FCC et CE.
Remarque 2 : La force du signal reçu (RSS) est mesurée avec une perte totale sur le trajet à 1 voie de 70 dB.
Remarque 3 : Les tensions de bruit sont mesurées de 10 Hz à 100 Hz au port de sortie, à l'intérieur d'une chambre anéchoïque.
Remarque 4 : fonctionnement par impulsion
