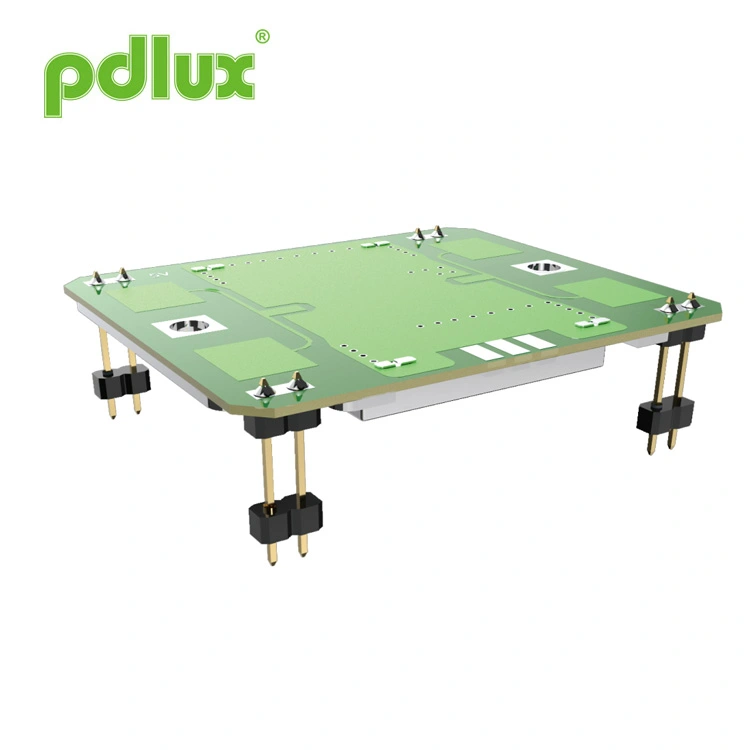

Module de capteur radar à micro-ondes de sécurité 10,587 GHz
Pdlux est un fournisseur dédié de modules de capteurs radar à micro-ondes de sécurité 10,587 GHz fonctionnant dans la bande X (10,525-10,687 GHz, fréquence personnalisable par région). Doté d'une antenne patch, d'un DRO, d'une faible consommation de courant et d'une taille compacte, il offre une détection à la fois grand angle (plan H) et étroit (plan E) pour un montage flexible. La consommation d'énergie peut être encore réduite via le mode PWM. Conforme RoHS, il convient aux systèmes de sécurité, aux portes automatiques, à l'éclairage de mouvement, à l'IoT et aux capteurs de vitesse.
Modèle:PD-V9H
envoyer une demande
PD-V9H
- Réglage de la fréquence : 10,587 GHz ± 10 M
- Y compris l'antenne patch
- DRO : Oscilato à Résonateur Diélectrique
- Faible consommation de courant continu
- Petite taille
- Conformité RoHS
| Article | Caractéristiques | |
| Réglage de la fréquence | 10,587 GHz ± 10 M | |
| Condition | Ta = +25 C, Vin = +5 VCC | |
| Tension de fonctionnement | +5,0 ± 0,5 VCC | |
| Courant de fonctionnement | <32 mA typ. | |
| Puissance de sortie | 20 mW (13 dBm) E.I.R.P. typ. | |
| Stabilité de fréquence | ±5 MHz maximum. (Ta : -30 à +55 C) | |
| Sensibilité à la perte de retour | -90 dBc typique. | |
| Deuxième émission harmonique | Plage de -40 dBm | |

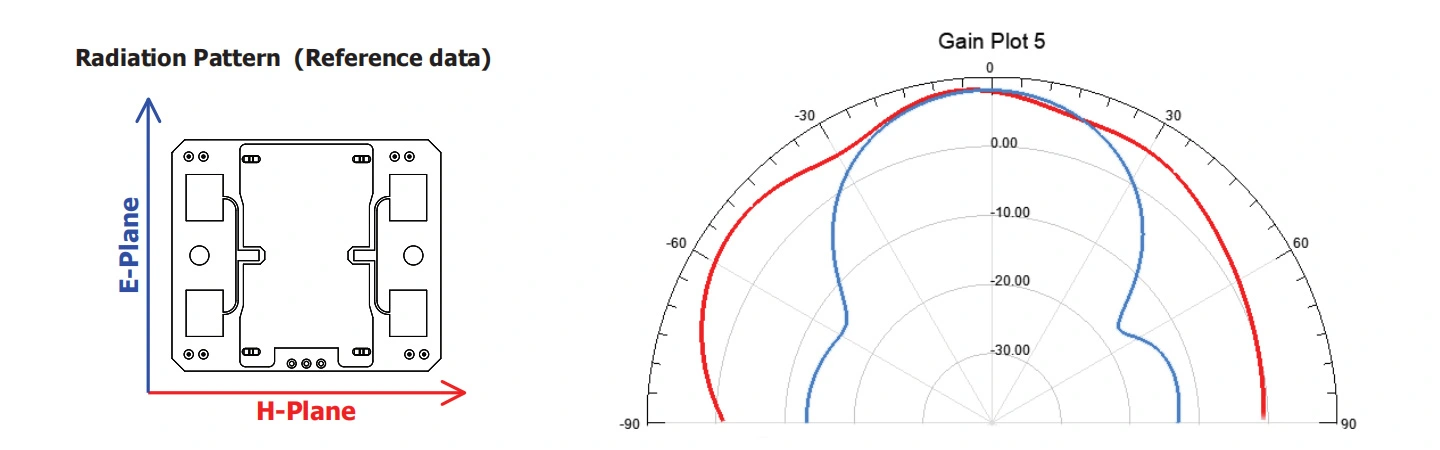

| Largeur du faisceau d'antenne (-3 dB) | Avion électronique | 36 degrés nom. (L'angle complet théorique de 72 degrés) |
| Avion H | 72 degrés nom. (L'angle complet théorique de 144 degrés) | |
| Interface RF | Antenne patch | |
| Plage de température | -30 à +55 C (plage d'utilisation standard), -40 à +80 C (plage d'utilisation maximale) | |
| Règlement de conformité | -30 ETS 300 440 | |
Le capteur de luminosité de la série PD-V9 fonctionne dans la bande X. La fréquence de fonctionnement se situe dans la plage de fréquences de 10,525 GHz à
10,687 GHz. Les utilisateurs doivent effectuer des achats personnalisés conformément aux réglementations de fréquence du pays où ils se trouvent.
situé. Par exemple, 10,525 GHz, 10,587 GHz, 10,687 GHz. Les capteurs de la série PD-V9 sont largement utilisés dans les domaines de la sécurité et de la surveillance
produits d'applications, capteurs de porte automatiques, lumières de détection mobiles, capteurs IoT, capteurs de vitesse et divers capteurs mobiles
produits.
Le capteur est doté d'une détection grand angle H-Plane et d'une détection petit angle Eplan. Les utilisateurs peuvent fixer le capteur sous différents angles.
nécessaire pendant l'utilisation. comme si les utilisateurs souhaitaient que le courant de fonctionnement du capteur soit aussi faible que possible, vous pouvez définir le mode d'alimentation
du capteur en mode PWM (cycle de service), ce qui peut réduire efficacement le courant de fonctionnement.
Lorsque les utilisateurs rencontrent les problèmes suivants lors de l'utilisation ou du remplacement direct du capteur d'origine.
1. Première utilisation :
Lorsque vous utilisez le capteur de la série PD-V9 pour la première fois et que vous rencontrez une sensibilité élevée ou insuffisante, vous devez
Vérifiez d'abord l'état de réglage du gain du circuit d'amplification. Et si la méthode de calcul utilisée par MCU pour traiter les signaux
est approprié. D'une manière générale, il est facile de trouver une solution.
2. Problèmes possibles pouvant survenir lors du remplacement direct de capteurs précédemment utilisés :
Lors du remplacement direct de capteurs précédemment utilisés, il peut également y avoir des problèmes de sensibilité élevée et faible, qui peuvent être
facilement résolu. Il suffit d'augmenter le circuit d'amplification ou de diminuer le gain du circuit d'amplification. Pas besoin de
Considérez l'algorithme de traitement du signal du MCU.
Aide dont les débutants peuvent avoir besoin lors de l'utilisation de :
Si vous rencontrez des difficultés lors de l'utilisation des capteurs de la série PD-V9 et avez besoin d'aide. Vous pouvez nous contacter par e-mail. De manière générale, des réponses peuvent être obtenues.
Présentation du produit :
La présentation du produit peut être modifiée et améliorée par PDLUX à tout moment lorsque cela est nécessaire. Tout le monde ne sera pas nécessairement informé en temps opportun.
